Gebrauchsanweisung TRAVELER
Hinweis:
Bei einem Produktrahmen mit V-Form bzw. mit
einer größeren Unterschenkelweite oben als
unten ist es erforderlich, die durch die Längen-
einstellung resultierende Verspannung der
Fußstützen-Halterohre in der Fußauflagehalte-
platte zu lösen. Daher öffnen Sie in diesem
Fall die M6 Befestigungsklemmschrauben (SW
5 mm) an der Fußauflagehalteplatte bevor Sie
mit der Einstellung der Unterschenkellänge be-
ginnen. Die Vorgehensweise entnehmen Sie
Kapitel 24.1.
24.4 Fußstütze einseitig hochklappbar

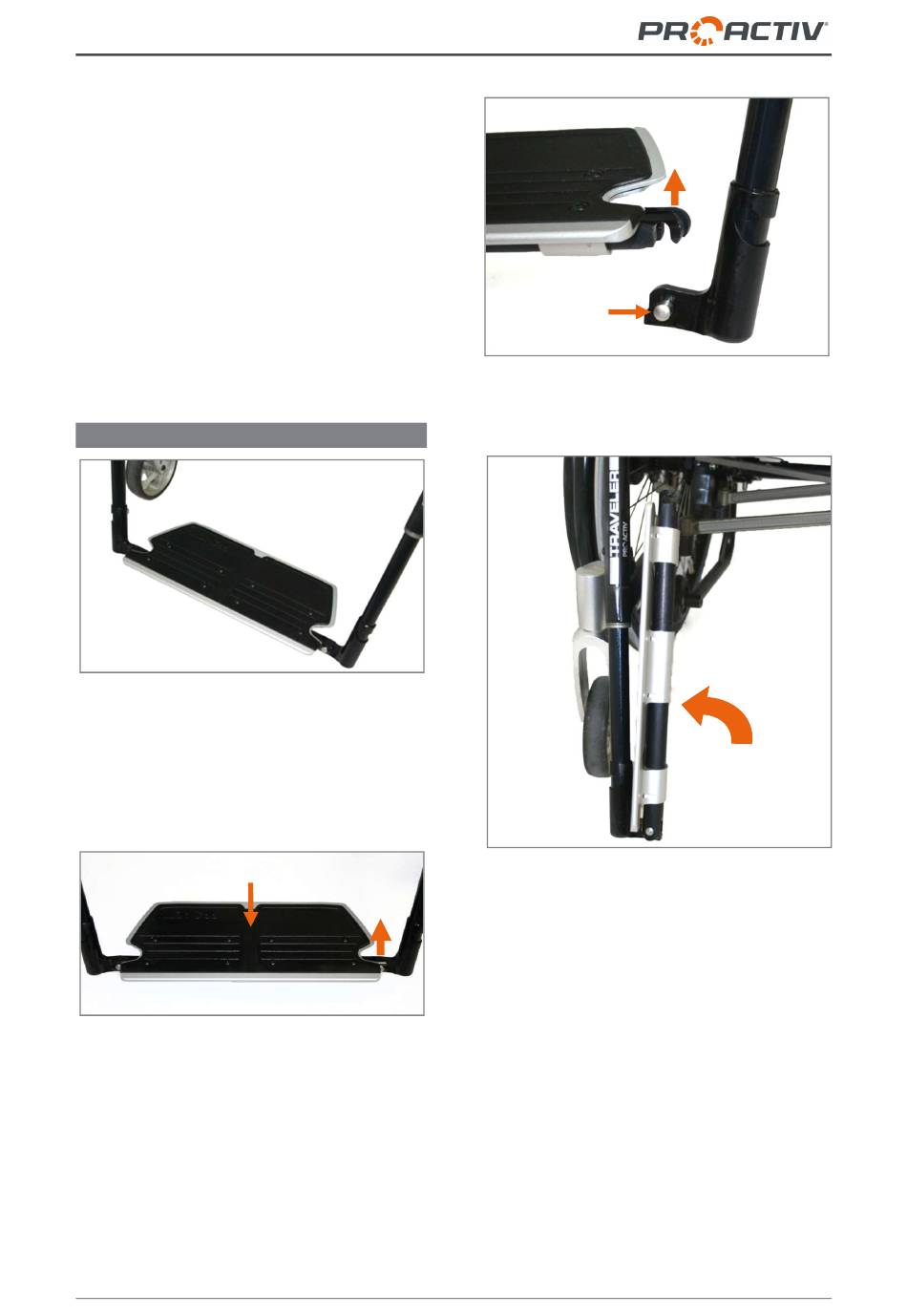

Abbildung 104: Fußstütze einseitig hochklappbar, in
Standardposition
Zum einseitigen Hochklappen der Fußstütze
heben Sie die Fußbrettauflage auf in Fahrtrich-
tung linker Seite nach oben an.
Fußbrettauflage
Abbildung 105: Zum einseitigen Hochklappen heben
Sie die Fußstütze auf in Fahrtrichtung linker Seite
nach oben (Produktansicht von vorne)
Halterung mit
Zylinderstift
Abbildung 106: Fußbrettauflage aus Halterung ge-
hoben (Produktansicht von vorne)
Abbildung 107: Fußstütze einseitig hochgeklappt
(Produktansicht von vorne)
Wenn Sie die Fußstütze wieder herunterklap-
pen, achten Sie darauf, dass die beiden Aus-
sparungen genau hinten und vorne auf dem
Zylinderstift der Halterung aufsitzen.
einseitig
hochklappen
42
