Aussparungen

Halterung mit
Zylinderstift

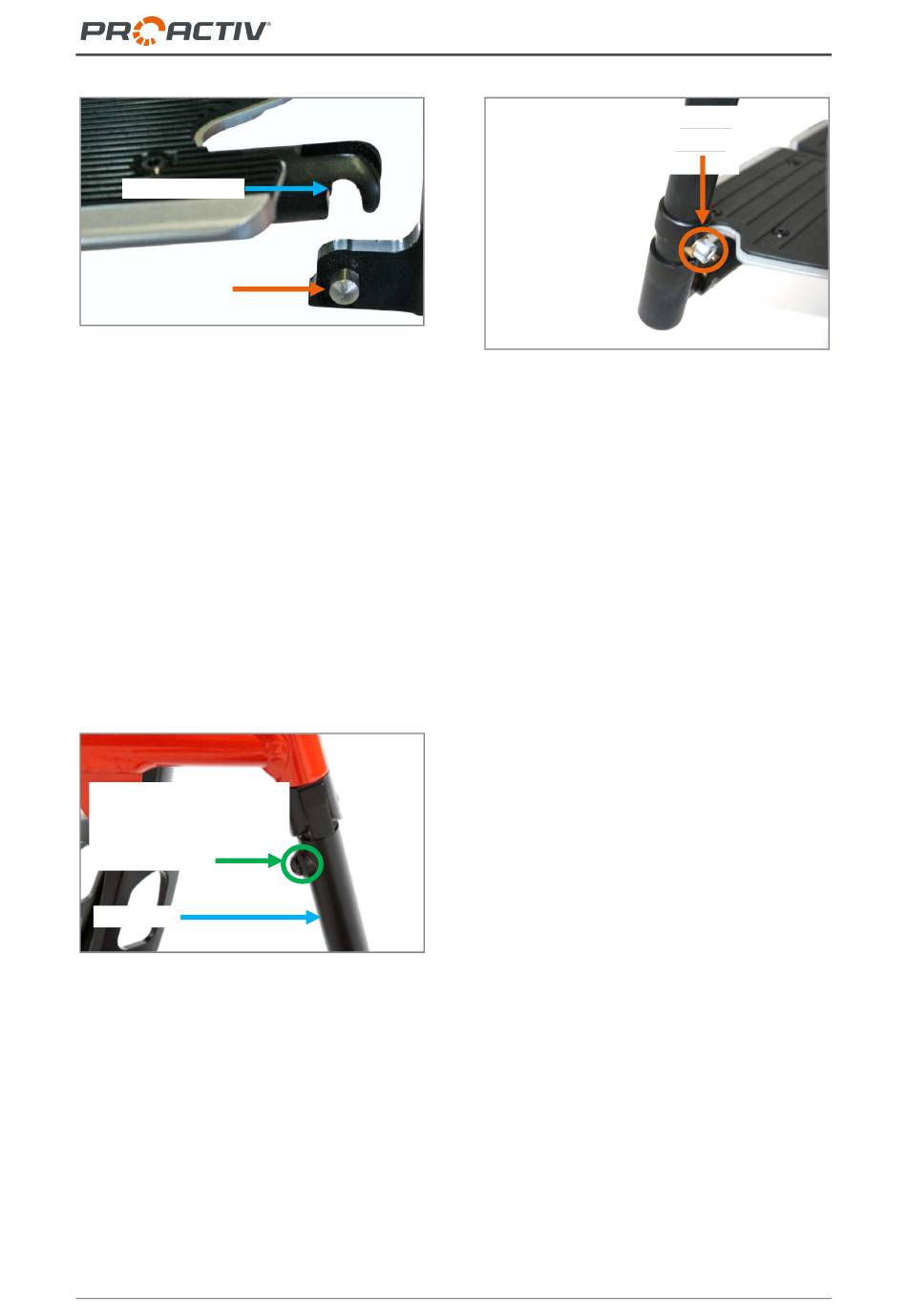

Abbildung 108: Zylinderstift und zugehörige Ausspa-
rungen
Zur Längeneinstellung der Fußstützen-Hal-
terohre bzw. Anpassung der Unterschen-
kellänge gibt es zwei M6 Befestigungsschrau-
ben an jedem Fußstützen-Halterohr. Die obere
M6 Befestigungsschraube (SW 4 mm) kann in
einem Lochraster (in der Regel drei mögliche
Positionen) versetzt werden. Die untere M6
Befestigungsschraube (SW 5 mm) kann in ei-
nem Langloch stufenlos verschoben werden.
Je nach Ausmaß der Längenanpassung kann
nur eine der Befestigungsschrauben oder kön-
nen beide Befestigungsschrauben in ihrer Po-
sition versetzt werden.
Obere M6 Befestigungs-
schraube mit Unterleg-
scheibe (Versetzen im
Lochraster)
Halterohr
Abbildung 109: Obere M6 Befestigungsschraube
(SW 4 mm) kann im Lochraster positioniert werden
43
Gebrauchsanweisung TRAVELER
Untere M6 Befestigungs-
schraube mit Unterlegscheibe
(Versetzen im Langloch)
Abbildung 110: Untere M6 Befestigungsschraube
(SW 5 mm) kann im Langloch positioniert werden
Zur Anpassung der Unterschenkellänge wird
nun die entsprechende M6 Befestigungs-
schraube (SW 4 mm oben oder 5 mm unten)
auf beiden Seiten gelöst. Die Fußstützen-Hal-
terohre werden dann im Lochraster bzw. ent-
lang der Langlöcher verschoben und so in die
richtige Position gebracht. Es ist darauf zu ach-
ten, dass die Fußstützen-Halterohre nach der
Einstellung auf beiden Seiten gleich lang sind.
Ist die Position eingestellt, fixieren Sie die Fuß-
stützen-Halterohre, indem Sie die M6 Befesti-
gungsschrauben (SW 4 mm oben oder 5 mm
unten) mit Unterlegscheiben auf beiden Seiten
mit 11 Nm (oben) bzw. 7 Nm (unten) anziehen.
Hinweis:
Bei einem Produktrahmen mit V-Form bzw. mit
einer größeren Unterschenkelweite oben als
unten ist es erforderlich, die durch die Längen-
einstellung resultierende Verspannung der
Fußstützen-Halterohre in der Fußauflagehalte-
platte bzw. die Positionsverschiebung der Fuß-
brettauflage zu korrigieren. Durch Öffnen der
M6 Befestigungsklemmschrauben (SW 5 mm)
an der Fußauflagehalteplatte kann die Fuß-
brettauflage wieder in die korrekte Position ge-
schoben werden. Die Vorgehensweise entneh-
men Sie Kapitel 24.1.
