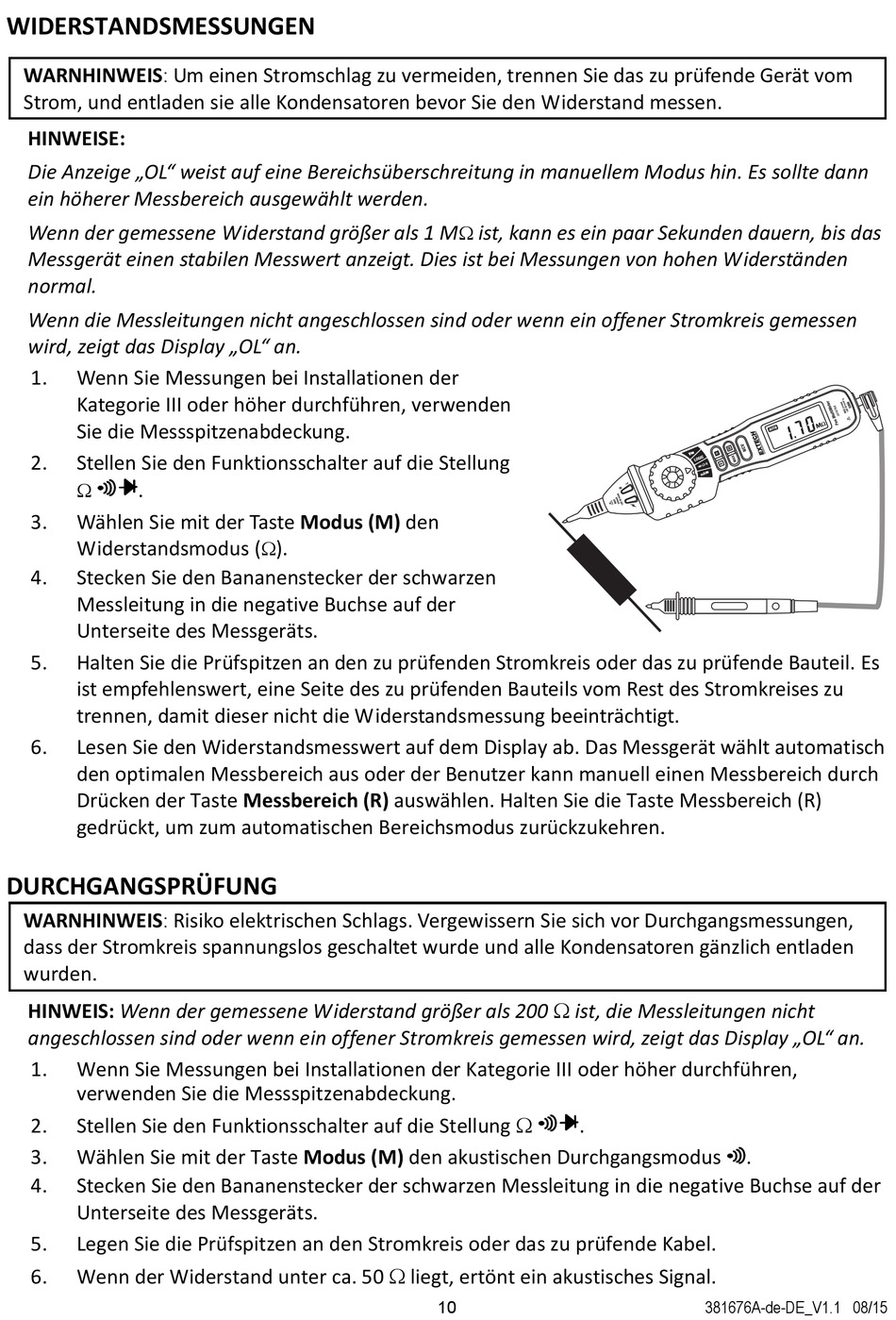

WIDERSTANDSMESSUNGEN
:
WARNHINWEIS
Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät vom
Strom, und entladen sie alle Kondensatoren bevor Sie den Widerstand messen.
HINWEISE:
Die Anzeige „OL" weist auf eine Bereichsüberschreitung in manuellem Modus hin. Es sollte dann
ein höherer Messbereich ausgewählt werden.
Wenn der gemessene Widerstand größer als 1 M
Messgerät einen stabilen Messwert anzeigt. Dies ist bei Messungen von hohen Widerständen
normal.
Wenn die Messleitungen nicht angeschlossen sind oder wenn ein offener Stromkreis gemessen
wird, zeigt das Display „OL" an.
1.
Wenn Sie Messungen bei Installationen der
Kategorie III oder höher durchführen, verwenden
Sie die Messspitzenabdeckung.
2.
Stellen Sie den Funktionsschalter auf die Stellung
.
3.
Wählen Sie mit der Taste Modus (M) den
Widerstandsmodus (
4.
Stecken Sie den Bananenstecker der schwarzen
Messleitung in die negative Buchse auf der
Unterseite des Messgeräts.
5.
Halten Sie die Prüfspitzen an den zu prüfenden Stromkreis oder das zu prüfende Bauteil. Es
ist empfehlenswert, eine Seite des zu prüfenden Bauteils vom Rest des Stromkreises zu
trennen, damit dieser nicht die Widerstandsmessung beeinträchtigt.
6.
Lesen Sie den Widerstandsmesswert auf dem Display ab. Das Messgerät wählt automatisch
den optimalen Messbereich aus oder der Benutzer kann manuell einen Messbereich durch
Drücken der Taste Messbereich (R) auswählen. Halten Sie die Taste Messbereich (R)
gedrückt, um zum automatischen Bereichsmodus zurückzukehren.
DURCHGANGSPRÜFUNG
:
WARNHINWEIS
Risiko elektrischen Schlags. Vergewissern Sie sich vor Durchgangsmessungen,
dass der Stromkreis spannungslos geschaltet wurde und alle Kondensatoren gänzlich entladen
wurden.
HINWEIS: Wenn der gemessene Widerstand größer als 200 ist, die Messleitungen nicht
angeschlossen sind oder wenn ein offener Stromkreis gemessen wird, zeigt das Display „OL" an.
1.
Wenn Sie Messungen bei Installationen der Kategorie III oder höher durchführen,
verwenden Sie die Messspitzenabdeckung.
2.
Stellen Sie den Funktionsschalter auf die Stellung
3.
Wählen Sie mit der Taste Modus (M) den akustischen Durchgangsmodus .
4.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative Buchse auf der
Unterseite des Messgeräts.
5.
Legen Sie die Prüfspitzen an den Stromkreis oder das zu prüfende Kabel.
6.
Wenn der Widerstand unter ca. 50 liegt, ertönt ein akustisches Signal.
).
ist, kann es ein paar Sekunden dauern, bis das
.
10
381676A-de-DE_V1.1 08/15
