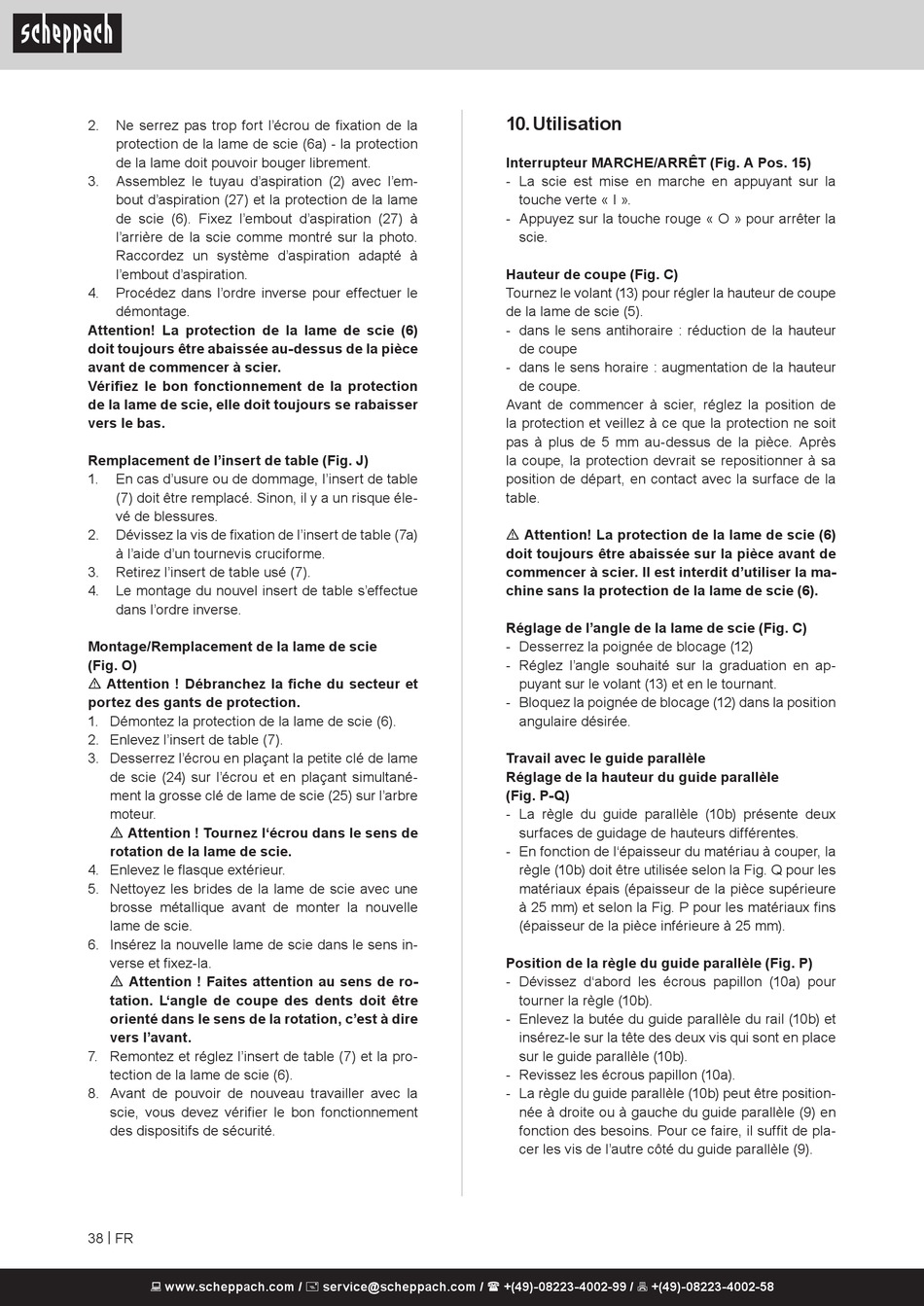

2.
Ne serrez pas trop fort l'écrou de fixation de la
protection de la lame de scie (6a) - la protection
de la lame doit pouvoir bouger librement.
3.
Assemblez le tuyau d'aspiration (2) avec l'em-
bout d'aspiration (27) et la protection de la lame
de scie (6). Fixez l'embout d'aspiration (27) à
l'arrière de la scie comme montré sur la photo.
Raccordez un système d'aspiration adapté à
l'embout d'aspiration.
4.
Procédez dans l'ordre inverse pour effectuer le
démontage.
Attention! La protection de la lame de scie (6)
doit toujours être abaissée au-dessus de la pièce
avant de commencer à scier.
Vérifiez le bon fonctionnement de la protection
de la lame de scie, elle doit toujours se rabaisser
vers le bas.
Remplacement de l'insert de table (Fig. J)
1.
En cas d'usure ou de dommage, l'insert de table
(7) doit être remplacé. Sinon, il y a un risque éle-
vé de blessures.
2.
Dévissez la vis de fixation de l'insert de table (7a)
à l'aide d'un tournevis cruciforme.
3.
Retirez l'insert de table usé (7).
4.
Le montage du nouvel insert de table s'effectue
dans l'ordre inverse.
Montage/Remplacement de la lame de scie
(Fig. O)
m Attention ! Débranchez la fiche du secteur et
portez des gants de protection.
1. Démontez la protection de la lame de scie (6).
2. Enlevez l'insert de table (7).
3. Desserrez l'écrou en plaçant la petite clé de lame
de scie (24) sur l'écrou et en plaçant simultané-
ment la grosse clé de lame de scie (25) sur l'arbre
moteur.
m Attention ! Tournez l'écrou dans le sens de
rotation de la lame de scie.
4. Enlevez le flasque extérieur.
5. Nettoyez les brides de la lame de scie avec une
brosse métallique avant de monter la nouvelle
lame de scie.
6. Insérez la nouvelle lame de scie dans le sens in-
verse et fixez-la.
m Attention ! Faites attention au sens de ro-
tation. L'angle de coupe des dents doit être
orienté dans le sens de la rotation, c'est à dire
vers l'avant.
7. Remontez et réglez l'insert de table (7) et la pro-
tection de la lame de scie (6).
8. Avant de pouvoir de nouveau travailler avec la
scie, vous devez vérifier le bon fonctionnement
des dispositifs de sécurité.
38 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Utilisation

Interrupteur MARCHE/ARRÊT (Fig. A Pos. 15)
- La scie est mise en marche en appuyant sur la
touche verte « I ».
- Appuyez sur la touche rouge « O » pour arrêter la
scie.
Hauteur de coupe (Fig. C)
Tournez le volant (13) pour régler la hauteur de coupe
de la lame de scie (5).
- dans le sens antihoraire : réduction de la hauteur
de coupe
- dans le sens horaire : augmentation de la hauteur
de coupe.
Avant de commencer à scier, réglez la position de
la protection et veillez à ce que la protection ne soit
pas à plus de 5 mm au-dessus de la pièce. Après
la coupe, la protection devrait se repositionner à sa
position de départ, en contact avec la surface de la
table.
m Attention! La protection de la lame de scie (6)
doit toujours être abaissée sur la pièce avant de
commencer à scier. Il est interdit d'utiliser la ma-
chine sans la protection de la lame de scie (6).
Réglage de l'angle de la lame de scie (Fig. C)
- Desserrez la poignée de blocage (12)
- Réglez l'angle souhaité sur la graduation en ap-
puyant sur le volant (13) et en le tournant.
- Bloquez la poignée de blocage (12) dans la position
angulaire désirée.
Travail avec le guide parallèle
Réglage de la hauteur du guide parallèle
(Fig. P-Q)
- La règle du guide parallèle (10b) présente deux
surfaces de guidage de hauteurs différentes.
- En fonction de l'épaisseur du matériau à couper, la
règle (10b) doit être utilisée selon la Fig. Q pour les
matériaux épais (épaisseur de la pièce supérieure
à 25 mm) et selon la Fig. P pour les matériaux fins
(épaisseur de la pièce inférieure à 25 mm).
Position de la règle du guide parallèle (Fig. P)
- Dévissez d'abord les écrous papillon (10a) pour
tourner la règle (10b).
- Enlevez la butée du guide parallèle du rail (10b) et
insérez-le sur la tête des deux vis qui sont en place
sur le guide parallèle (10b).
- Revissez les écrous papillon (10a).
- La règle du guide parallèle (10b) peut être position-
née à droite ou à gauche du guide parallèle (9) en
fonction des besoins. Pour ce faire, il suffit de pla-
cer les vis de l'autre côté du guide parallèle (9).
