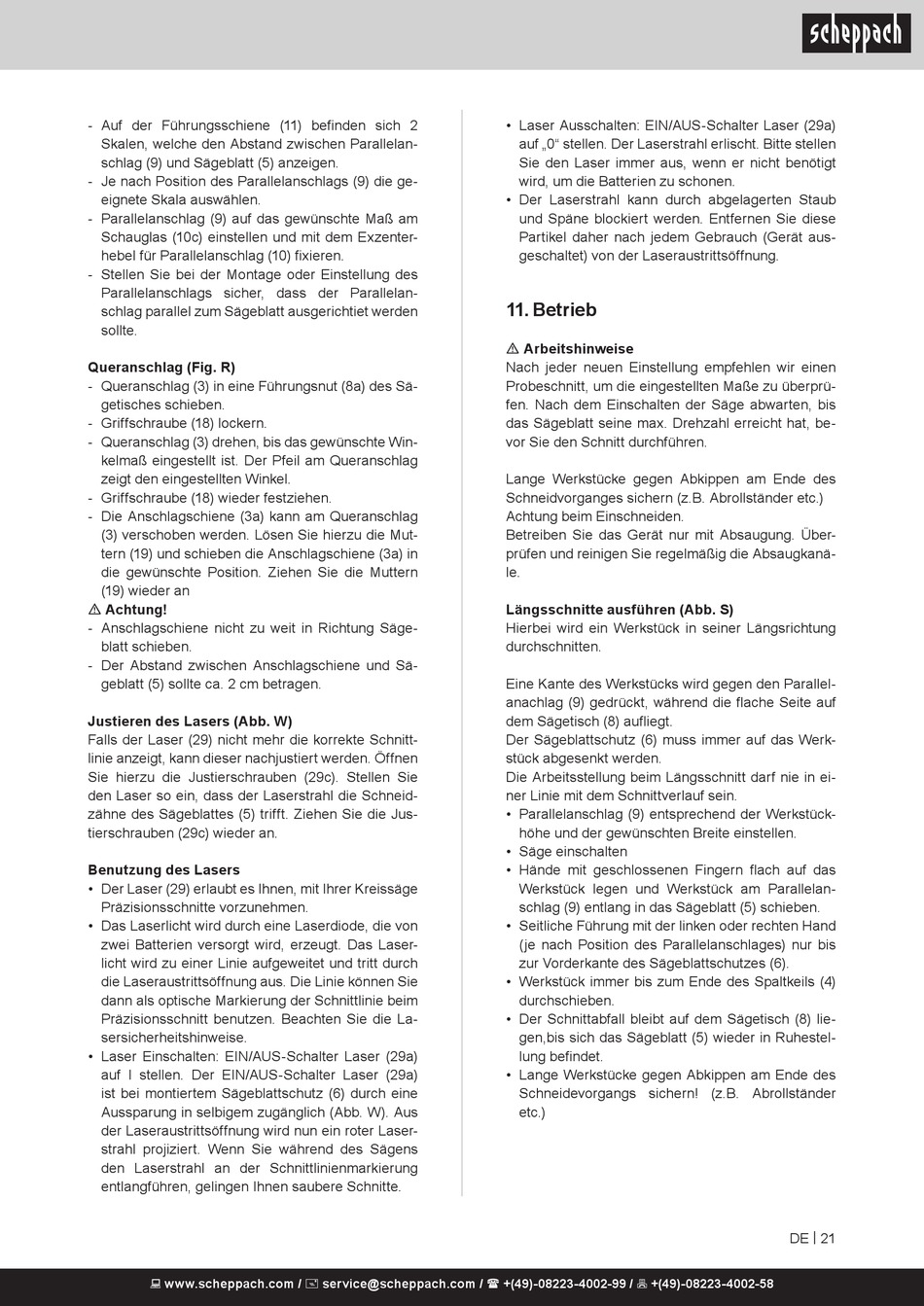

- Auf der Führungsschiene (11) befinden sich 2
Skalen, welche den Abstand zwischen Parallelan-
schlag (9) und Sägeblatt (5) anzeigen.
- Je nach Position des Parallelanschlags (9) die ge-
eignete Skala auswählen.
- Parallelanschlag (9) auf das gewünschte Maß am
Schauglas (10c) einstellen und mit dem Exzenter-
hebel für Parallelanschlag (10) fixieren.
- Stellen Sie bei der Montage oder Einstellung des
Parallelanschlags sicher, dass der Parallelan-
schlag parallel zum Sägeblatt ausgerichtiet werden
sollte.
Queranschlag (Fig. R)
- Queranschlag (3) in eine Führungsnut (8a) des Sä-
getisches schieben.
- Griffschraube (18) lockern.
- Queranschlag (3) drehen, bis das gewünschte Win-
kelmaß eingestellt ist. Der Pfeil am Queranschlag
zeigt den eingestellten Winkel.
- Griffschraube (18) wieder festziehen.
- Die Anschlagschiene (3a) kann am Queranschlag
(3) verschoben werden. Lösen Sie hierzu die Mut-
tern (19) und schieben die Anschlagschiene (3a) in
die gewünschte Position. Ziehen Sie die Muttern
(19) wieder an
m Achtung!
- Anschlagschiene nicht zu weit in Richtung Säge-
blatt schieben.
- Der Abstand zwischen Anschlagschiene und Sä-
geblatt (5) sollte ca. 2 cm betragen.
Justieren des Lasers (Abb. W)
Falls der Laser (29) nicht mehr die korrekte Schnitt-
linie anzeigt, kann dieser nachjustiert werden. Öffnen
Sie hierzu die Justierschrauben (29c). Stellen Sie
den Laser so ein, dass der Laserstrahl die Schneid-
zähne des Sägeblattes (5) trifft. Ziehen Sie die Jus-
tierschrauben (29c) wieder an.
Benutzung des Lasers
• Der Laser (29) erlaubt es Ihnen, mit Ihrer Kreissäge
Präzisionsschnitte vorzunehmen.
• Das Laserlicht wird durch eine Laserdiode, die von
zwei Batterien versorgt wird, erzeugt. Das Laser-
licht wird zu einer Linie aufgeweitet und tritt durch
die Laseraustrittsöffnung aus. Die Linie können Sie
dann als optische Markierung der Schnittlinie beim
Präzisionsschnitt benutzen. Beachten Sie die La-
sersicherheitshinweise.
• Laser Einschalten: EIN/AUS-Schalter Laser (29a)
auf I stellen. Der EIN/AUS-Schalter Laser (29a)
ist bei montiertem Sägeblattschutz (6) durch eine
Aussparung in selbigem zugänglich (Abb. W). Aus
der Laseraustrittsöffnung wird nun ein roter Laser-
strahl projiziert. Wenn Sie während des Sägens
den Laserstrahl an der Schnittlinienmarkierung
entlangführen, gelingen Ihnen saubere Schnitte.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Laser Ausschalten: EIN/AUS-Schalter Laser (29a)
auf „0" stellen. Der Laserstrahl erlischt. Bitte stellen
Sie den Laser immer aus, wenn er nicht benötigt
wird, um die Batterien zu schonen.
• Der Laserstrahl kann durch abgelagerten Staub
und Späne blockiert werden. Entfernen Sie diese
Partikel daher nach jedem Gebrauch (Gerät aus-
geschaltet) von der Laseraustrittsöffnung.

11. Betrieb

m Arbeitshinweise
Nach jeder neuen Einstellung empfehlen wir einen
Probeschnitt, um die eingestellten Maße zu überprü-
fen. Nach dem Einschalten der Säge abwarten, bis
das Sägeblatt seine max. Drehzahl erreicht hat, be-
vor Sie den Schnitt durchführen.
Lange Werkstücke gegen Abkippen am Ende des
Schneidvorganges sichern (z.B. Abrollständer etc.)
Achtung beim Einschneiden.
Betreiben Sie das Gerät nur mit Absaugung. Über-
prüfen und reinigen Sie regelmäßig die Absaugkanä-
le.
Längsschnitte ausführen (Abb. S)
Hierbei wird ein Werkstück in seiner Längsrichtung
durchschnitten.
Eine Kante des Werkstücks wird gegen den Parallel-
anachlag (9) gedrückt, während die flache Seite auf
dem Sägetisch (8) aufliegt.
Der Sägeblattschutz (6) muss immer auf das Werk-
stück abgesenkt werden.
Die Arbeitsstellung beim Längsschnitt darf nie in ei-
ner Linie mit dem Schnittverlauf sein.
• Parallelanschlag (9) entsprechend der Werkstück-
höhe und der gewünschten Breite einstellen.
• Säge einschalten
• Hände mit geschlossenen Fingern flach auf das
Werkstück legen und Werkstück am Parallelan-
schlag (9) entlang in das Sägeblatt (5) schieben.
• Seitliche Führung mit der linken oder rechten Hand
(je nach Position des Parallelanschlages) nur bis
zur Vorderkante des Sägeblattschutzes (6).
• Werkstück immer bis zum Ende des Spaltkeils (4)
durchschieben.
• Der Schnittabfall bleibt auf dem Sägetisch (8) lie-
gen,bis sich das Sägeblatt (5) wieder in Ruhestel-
lung befindet.
• Lange Werkstücke gegen Abkippen am Ende des
Schneidevorgangs sichern! (z.B. Abrollständer
etc.)
DE | 21
