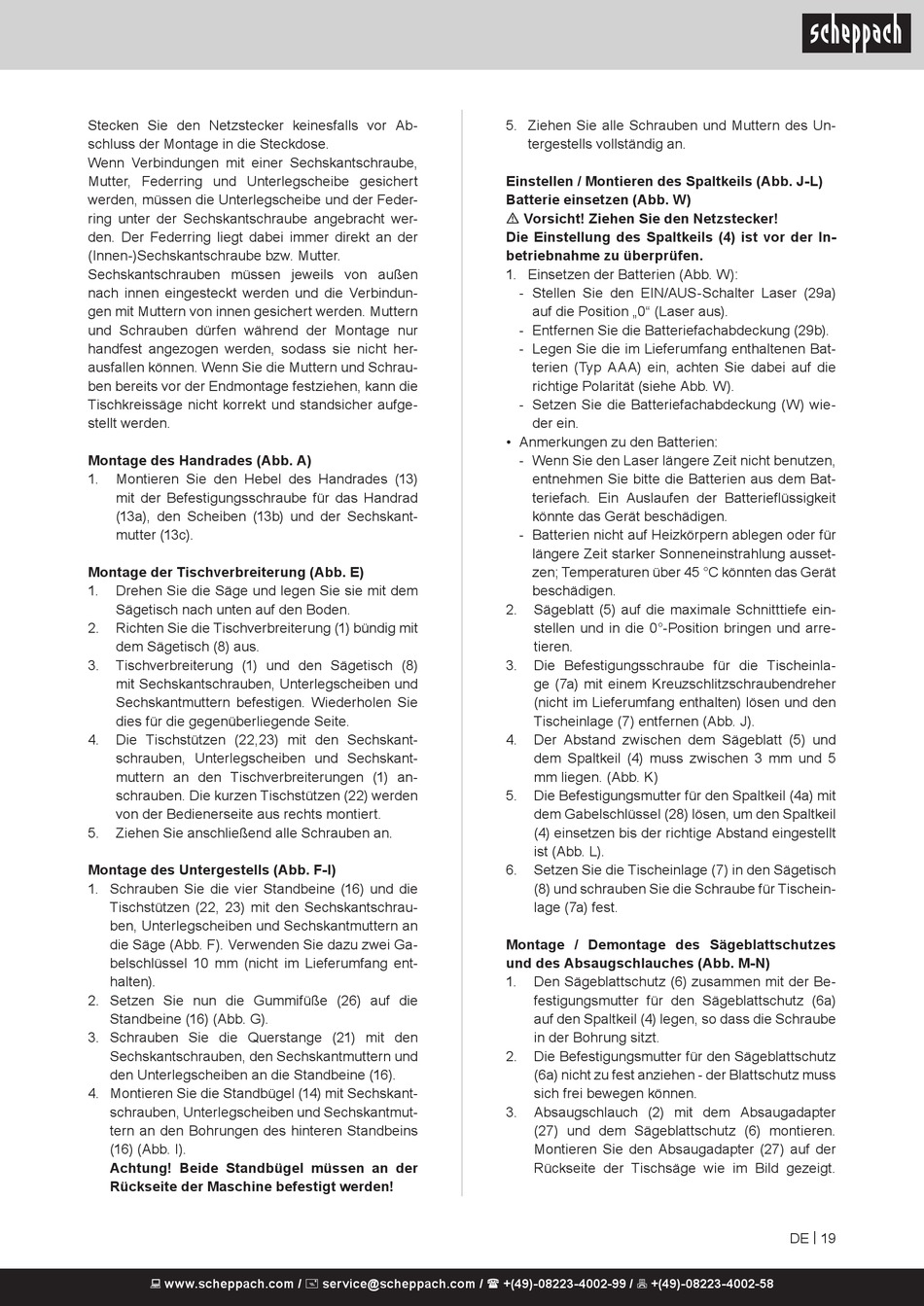

Scheppach HS260L Bedienungsanleitung Seite 19

Stecken Sie den Netzstecker keinesfalls vor Ab-
schluss der Montage in die Steckdose.
Wenn Verbindungen mit einer Sechskantschraube,
Mutter, Federring und Unterlegscheibe gesichert
werden, müssen die Unterlegscheibe und der Feder-
ring unter der Sechskantschraube angebracht wer-
den. Der Federring liegt dabei immer direkt an der
(Innen-)Sechskantschraube bzw. Mutter.
Sechskantschrauben müssen jeweils von außen
nach innen eingesteckt werden und die Verbindun-
gen mit Muttern von innen gesichert werden. Muttern
und Schrauben dürfen während der Montage nur
handfest angezogen werden, sodass sie nicht her-
ausfallen können. Wenn Sie die Muttern und Schrau-
ben bereits vor der Endmontage festziehen, kann die
Tischkreissäge nicht korrekt und standsicher aufge-
stellt werden.
Montage des Handrades (Abb. A)
1. Montieren Sie den Hebel des Handrades (13)
mit der Befestigungsschraube für das Handrad
(13a), den Scheiben (13b) und der Sechskant-
mutter (13c).
Montage der Tischverbreiterung (Abb. E)
1. Drehen Sie die Säge und legen Sie sie mit dem
Sägetisch nach unten auf den Boden.
2. Richten Sie die Tischverbreiterung (1) bündig mit
dem Sägetisch (8) aus.
3. Tischverbreiterung (1) und den Sägetisch (8)
mit Sechskantschrauben, Unterlegscheiben und
Sechskantmuttern befestigen. Wiederholen Sie
dies für die gegenüberliegende Seite.
4. Die Tischstützen (22,23) mit den Sechskant-
schrauben, Unterlegscheiben und Sechskant-
muttern an den Tischverbreiterungen (1) an-
schrauben. Die kurzen Tischstützen (22) werden
von der Bedienerseite aus rechts montiert.
5. Ziehen Sie anschließend alle Schrauben an.
Montage des Untergestells (Abb. F-I)
1. Schrauben Sie die vier Standbeine (16) und die
Tischstützen (22, 23) mit den Sechskantschrau-
ben, Unterlegscheiben und Sechskantmuttern an
die Säge (Abb. F). Verwenden Sie dazu zwei Ga-
belschlüssel 10 mm (nicht im Lieferumfang ent-
halten).
2. Setzen Sie nun die Gummifüße (26) auf die
Standbeine (16) (Abb. G).
3. Schrauben Sie die Querstange (21) mit den
Sechskantschrauben, den Sechskantmuttern und
den Unterlegscheiben an die Standbeine (16).
4. Montieren Sie die Standbügel (14) mit Sechskant-
schrauben, Unterlegscheiben und Sechskantmut-
tern an den Bohrungen des hinteren Standbeins
(16) (Abb. I).
Achtung! Beide Standbügel müssen an der
Rückseite der Maschine befestigt werden!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Ziehen Sie alle Schrauben und Muttern des Un-
tergestells vollständig an.
Einstellen / Montieren des Spaltkeils (Abb. J-L)
Batterie einsetzen (Abb. W)
m Vorsicht! Ziehen Sie den Netzstecker!
Die Einstellung des Spaltkeils (4) ist vor der In-
betriebnahme zu überprüfen.
1. Einsetzen der Batterien (Abb. W):
- Stellen Sie den EIN/AUS-Schalter Laser (29a)
auf die Position „0" (Laser aus).
- Entfernen Sie die Batteriefachabdeckung (29b).
- Legen Sie die im Lieferumfang enthaltenen Bat-
terien (Typ AAA) ein, achten Sie dabei auf die
richtige Polarität (siehe Abb. W).
- Setzen Sie die Batteriefachabdeckung (W) wie-
der ein.
• Anmerkungen zu den Batterien:
- Wenn Sie den Laser längere Zeit nicht benutzen,
entnehmen Sie bitte die Batterien aus dem Bat-
teriefach. Ein Auslaufen der Batterieflüssigkeit
könnte das Gerät beschädigen.
- Batterien nicht auf Heizkörpern ablegen oder für
längere Zeit starker Sonneneinstrahlung ausset-
zen; Temperaturen über 45 °C könnten das Gerät
beschädigen.
2. Sägeblatt (5) auf die maximale Schnitttiefe ein-
stellen und in die 0°-Position bringen und arre-
tieren.
3. Die Befestigungsschraube für die Tischeinla-
ge (7a) mit einem Kreuzschlitzschraubendreher
(nicht im Lieferumfang enthalten) lösen und den
Tischeinlage (7) entfernen (Abb. J).
4. Der Abstand zwischen dem Sägeblatt (5) und
dem Spaltkeil (4) muss zwischen 3 mm und 5
mm liegen. (Abb. K)
5. Die Befestigungsmutter für den Spaltkeil (4a) mit
dem Gabelschlüssel (28) lösen, um den Spaltkeil
(4) einsetzen bis der richtige Abstand eingestellt
ist (Abb. L).
6. Setzen Sie die Tischeinlage (7) in den Sägetisch
(8) und schrauben Sie die Schraube für Tischein-
lage (7a) fest.
Montage / Demontage des Sägeblattschutzes
und des Absaugschlauches (Abb. M-N)
1. Den Sägeblattschutz (6) zusammen mit der Be-
festigungsmutter für den Sägeblattschutz (6a)
auf den Spaltkeil (4) legen, so dass die Schraube
in der Bohrung sitzt.
2. Die Befestigungsmutter für den Sägeblattschutz
(6a) nicht zu fest anziehen - der Blattschutz muss
sich frei bewegen können.
3. Absaugschlauch (2) mit dem Absaugadapter
(27) und dem Sägeblattschutz (6) montieren.
Montieren Sie den Absaugadapter (27) auf der
Rückseite der Tischsäge wie im Bild gezeigt.
