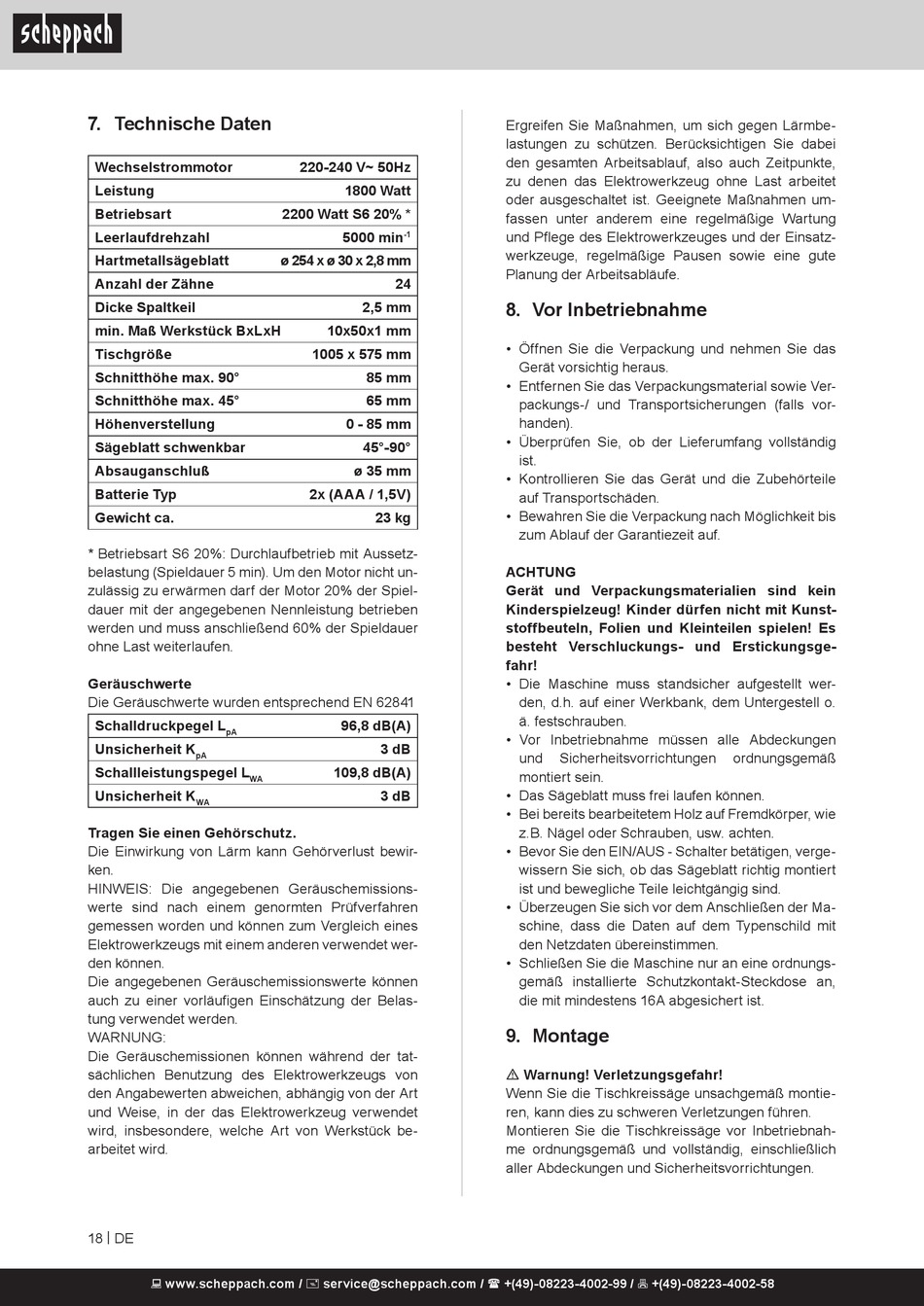

7. Technische Daten

Wechselstrommotor
Leistung
Betriebsart
Leerlaufdrehzahl
Hartmetallsägeblatt
Anzahl der Zähne
Dicke Spaltkeil
min. Maß Werkstück BxLxH
Tischgröße
Schnitthöhe max. 90°
Schnitthöhe max. 45°
Höhenverstellung
Sägeblatt schwenkbar
Absauganschluß
Batterie Typ
Gewicht ca.
* Betriebsart S6 20%: Durchlaufbetrieb mit Aussetz-
belastung (Spieldauer 5 min). Um den Motor nicht un-
zulässig zu erwärmen darf der Motor 20% der Spiel-
dauer mit der angegebenen Nennleistung betrieben
werden und muss anschließend 60% der Spieldauer
ohne Last weiterlaufen.
Geräuschwerte
Die Geräuschwerte wurden entsprechend EN 62841
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
HINWEIS: Die angegebenen Geräuschemissions-
werte sind nach einem genormten Prüfverfahren
gemessen worden und können zum Vergleich eines
Elektrowerkzeugs mit einem anderen verwendet wer-
den können.
Die angegebenen Geräuschemissionswerte können
auch zu einer vorläufigen Einschätzung der Belas-
tung verwendet werden.
WARNUNG:
Die Geräuschemissionen können während der tat-
sächlichen Benutzung des Elektrowerkzeugs von
den Angabewerten abweichen, abhängig von der Art
und Weise, in der das Elektrowerkzeug verwendet
wird, insbesondere, welche Art von Werkstück be-
arbeitet wird.
18 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50Hz
1800 Watt
2200 Watt S6 20% *
5000 min
-1
ø 254 x ø 30 x 2,8 mm
24
2,5 mm
10x50x1 mm
1005 x 575 mm
85 mm
65 mm
0 - 85 mm
45°-90°
ø 35 mm
2x (AAA / 1,5V)
23 kg
96,8 dB(A)
3 dB
109,8 dB(A)
3 dB
Ergreifen Sie Maßnahmen, um sich gegen Lärmbe-
lastungen zu schützen. Berücksichtigen Sie dabei
den gesamten Arbeitsablauf, also auch Zeitpunkte,
zu denen das Elektrowerkzeug ohne Last arbeitet
oder ausgeschaltet ist. Geeignete Maßnahmen um-
fassen unter anderem eine regelmäßige Wartung
und Pflege des Elektrowerkzeuges und der Einsatz-
werkzeuge, regelmäßige Pausen sowie eine gute
Planung der Arbeitsabläufe.

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
• Die Maschine muss standsicher aufgestellt wer-
den, d.h. auf einer Werkbank, dem Untergestell o.
ä. festschrauben.
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den EIN/AUS - Schalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt-Steckdose an,
die mit mindestens 16A abgesichert ist.

9. Montage

m Warnung! Verletzungsgefahr!
Wenn Sie die Tischkreissäge unsachgemäß montie-
ren, kann dies zu schweren Verletzungen führen.
Montieren Sie die Tischkreissäge vor Inbetriebnah-
me ordnungsgemäß und vollständig, einschließlich
aller Abdeckungen und Sicherheitsvorrichtungen.
ordnungsgemäß
