Messeinrichtung
2

Arbeitsweise und Systemaufbau

Eine vollständige Messeinrichtung besteht mindestens aus:
• Halterung CYH112
• Armatur, z. B. CYA112
• Messumformer, z. B. Liquiline CM44
• Sensor, z. B. CUS71D
3
2
1

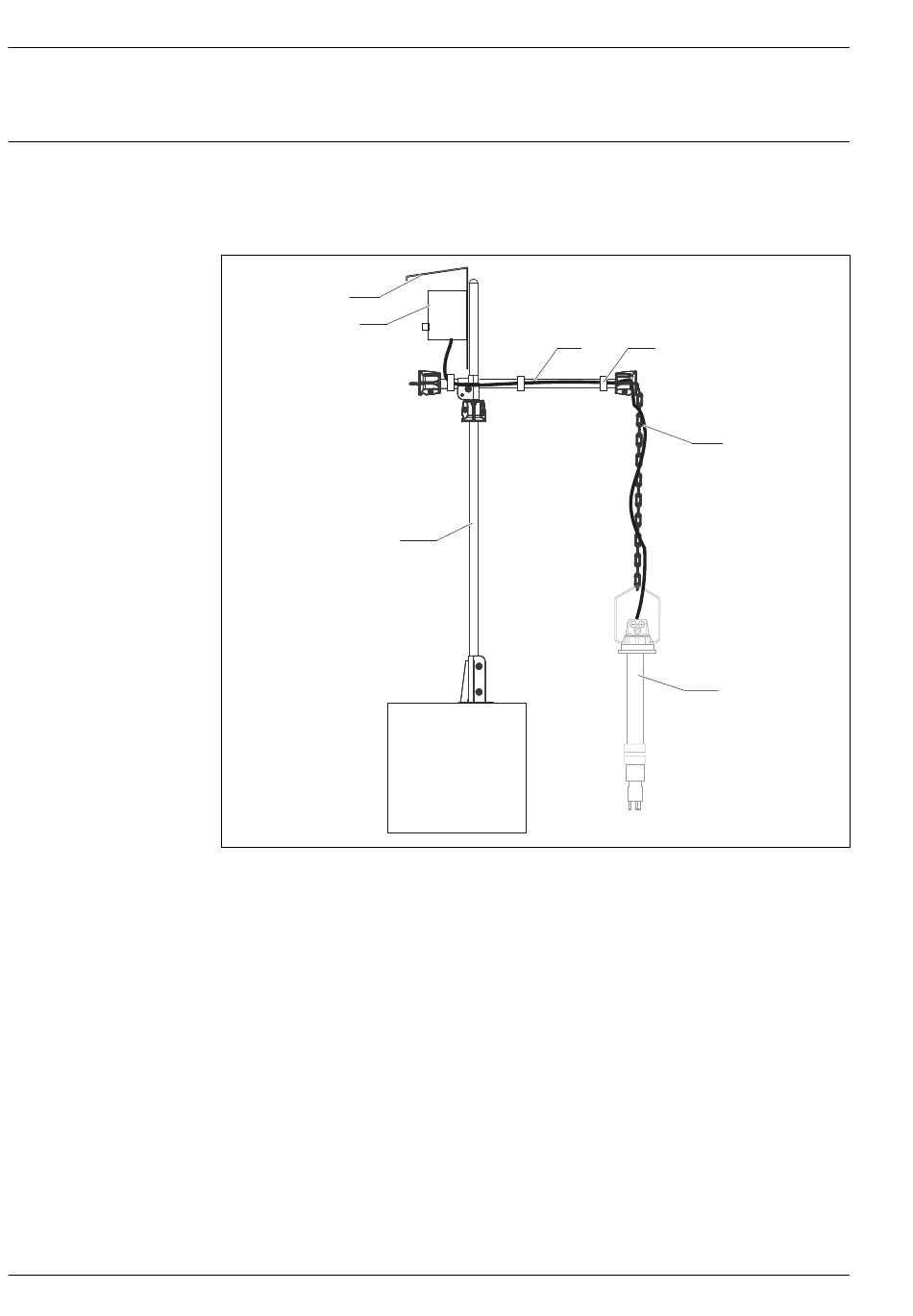

 1 Messeinrichtung mit Halterung CYH112
1 Hauptrohr mit Bodenbefestigung
2 Messumformer
3 Wetterschutzdach
4 Querrohr mit Befestigungselementen
5 Klettkabelbinder
6 Kette
7 Armatur CPA111
Das Halterungssystem lässt beliebige Kombinationen der Bauelemente untereinander zu.
Das Hauptrohr eignet sich zur Montage eines Messumformers mit Wetterschutzdach. An das Wet-
terschutzdach lassen sich zusätzlich eine Anschlussdose und ein Überspannungsschutz montieren.
Hierfür sind die Montagebohrungen beim Kunden vor Ort vorzunehmen.
Mit dem Querrohr erfolgt die Positionierung der Sensoren hinsichtlich des Wandabstands und des
Eintauchorts. Die Armatur dient zur Einstellung der Eintauchtiefe und der sicheren Fixierung des
Sensors im Medium. Die Kabelführung des Sensorkabels an der Halterung erfolgt vorzugsweise über
Klettkabelbinder (siehe Produktstruktur). Die Kabelführung für die Energieversorgung ist kundensei-
tig zu installieren.
Flexdip CYH112
4 5
6
7
