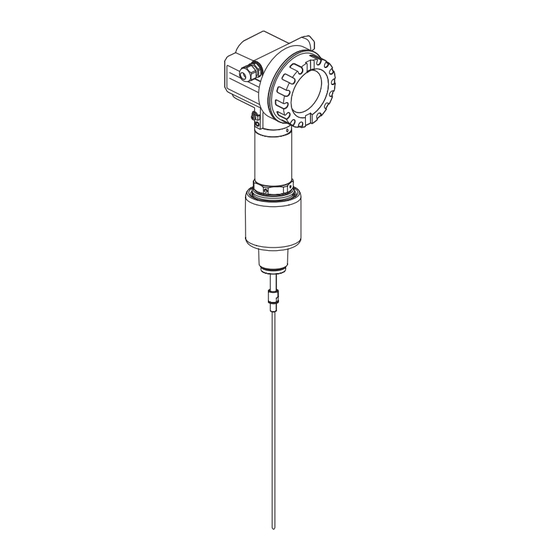

Endress+Hauser Levelflex M FMP45 FOUNDATION Fieldbus Betriebsanleitung

Endress+Hauser Levelflex M FMP45 FOUNDATION Fieldbus Betriebsanleitung

Geführtes füllstand-radar
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Levelflex M FMP45
Geführtes Füllstand-Radar
BA00281F/00/DE/15.11
71154973
gültig ab Software-Version:
01.04.zz

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Levelflex M FMP45 FOUNDATION Fieldbus

Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP45 FOUNDATION Fieldbus

  • Seite 1 Betriebsanleitung Levelflex M FMP45 Geführtes Füllstand-Radar BA00281F/00/DE/15.11 71154973 gültig ab Software-Version: 01.04.zz...
  • Seite 2 Levelflex M FMP45 FOUNDATION Fieldbus Kurzanleitung KA189F/00/a2/03.07 Levelflex M - Kurzanleitung 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Grund- Behälter Medium Messbe- Abgleich Abgleich Distanz/ Distanz Bereich Starte abgleich Eigensch. Eigensch. dingungen leer voll Messwert prüfen Ausblend. Ausblend.

  • Seite 3: Inhaltsverzeichnis

    Anschlussempfehlung ..... . 28 Kontaktadressen von Endress+Hauser ..88 Schutzart ....... 28 Anschlusskontrolle .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Levelflex M FMP45 FOUNDATION Fieldbus Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schüttgüt- tern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die ein- schlägigen Vorschriften und EG-Richtlinien.

  • Seite 5: Sicherheitszeichen Und -Symbole

    Levelflex M FMP45 FOUNDATION Fieldbus Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung...

  • Seite 6: Identifizierung

    Identifizierung Levelflex M FMP45 FOUNDATION Fieldbus Identifizierung Gerätebezeichnung 2.1.1 Typenschild Dem Gerätetypenschild können Sie folgende technische Daten entnehmen: Bestellnummer Kennzeichnung nach Richtlinie 94/9/EG (siehe Bestellinformationen) und Kennzeichnung der Zündschutzart ENDRESS+HAUSER Made in Germany Seriennummer LEVELFLEX-M D-79689 Maulburg Order Code: Ser.-No.:...
  • Seite 7 Levelflex M FMP45 FOUNDATION Fieldbus Identifizierung Prozesstemperatur: A -200...+280 °C (XT); Sattdfampf max. +200 °C -200...+400 °C (HT) Sonderausführung, TSP-Nr. zu spez. Sonde: A ..mm, Seil 4mm, 316 C ..inch, Seil 1/6", 316 K ..mm, Stab 16 mm, 316L ..
  • Seite 8 Identifizierung Levelflex M FMP45 FOUNDATION Fieldbus Sondenbauart: B Kompakt, Zentrierscheibe d=45 mm, 316L, Rohrdurchmesser DN50/2" C Kompakt, Zentrierscheibe d=75 mm, 316L, Rohrdurchmesser DN80/3" + DN100/4" getrennt, Kabel 3m, oben, Zentr. d=45 mm, Zentrierscheibe d=45mm, 316L, Rohrdurchmesser DN50/2" G getrennt, Kabel 3m, oben, Zentr. d=75 mm, Zentrierscheibe d=75mm, 316L, Rohrdurchmesser DN80/3"...

  • Seite 9: Lieferumfang

    Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Marke ®...

  • Seite 10: Montage

    Montage Levelflex M FMP45 FOUNDATION Fieldbus Montage Montage auf einen Blick Montage mit Einschraubstück Gehäuse F12/F23 oder T12 Gehäuse drehen Für besseren Zugang zum Bedienmodul / Anschlussraum ½ " Gehäuse F12 Achtung! Gerät nur am Einschraubstück einschrauben SW 60 max. Drehmoment...

  • Seite 11: Einbaubedingungen

    Levelflex M FMP45 FOUNDATION Fieldbus Montage Einbaubedingungen 3.3.1 Einbaumaße Gehäuseabmessungen 65 (2.56) 78 (3.07) max. 110 (4.33) ENDRESS+HAUSER Gehäuse F12 (Aluminium) 85 (3.35) mm (in) L00-F12xxxx-06-00-00-de-001 max. 100 (4.33) 94 (3.7) 65 (2.56) 78 (3.07) ENDRESS+HAUSER Gehäuse T12 (Aluminium) 85 (3.35)
  • Seite 12 Montage Levelflex M FMP45 FOUNDATION Fieldbus Prozessanschluss, Sondentyp Gehäuse F12 / T12 / F23 Variante “3” / “4”: abgesetzte Elektronik, Einführung oben 4 x ø8,5 Variante “4”: abgesetzte Elektronik, Einführung seitlich ø21.3 ø76 ø76 ø81 HT 400 °C XT 280 °C Einschraubstück...

  • Seite 13: Einbau

    Levelflex M FMP45 FOUNDATION Fieldbus Montage Einbau 3.4.1 Montagewerkzeuge Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug: • Für das Befestigen von Einschraubstücken: 60 mm Gabelschlüssel für 1½". • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.4.2 Kürzen von Sonden...

  • Seite 14: Montage Von Seilsonden Im Leeren Silo

    Montage Levelflex M FMP45 FOUNDATION Fieldbus Koaxsonden Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist als 10 mm. Koaxsonden können max. 80 mm von unten gekürzt werden. Sie haben in ihrem Inne- ren Zentrierungen, die den Stab zentrisch im Rohr fixieren. Die Zentrierungen werden durch Bördel auf dem Stab gehalten.

  • Seite 15: Montage Von Seilsonden Im Teilbefüllten Silo

    Levelflex M FMP45 FOUNDATION Fieldbus Montage 3.4.4 Montage von Seilsonden im teilbefüllten Silo Bei einer nachträglichen Ausrüstung eines Silos mit dem Levelflex, ist es nicht immer möglich, das Silo zu entleeren. Der Einbau ist unter folgenden Bedingungen auch bei teilbefülltem Silo möglich: •...

  • Seite 16: Allgemeine Hinweise

    Montage Levelflex M FMP45 FOUNDATION Fieldbus 3.4.6 Allgemeine Hinweise Verwenden Sie im Normalfall Stabsonden. Seilsonden werden verwendet für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau von starren Sonden nicht zulässt. Koaxsonden werden von den Einbauverhältnissen nicht beinflusst. Sie können auch eingesetzt wer- den: •...

  • Seite 17: Behältereinbauten

    Levelflex M FMP45 FOUNDATION Fieldbus Montage Behältereinbauten • Wählen Sie den Einbauort so, dass der Abstand zu Einbauten (5) (z. B. Grenzschal- ter, Verstrebungen) über die ganze Sonden- länge > 300 mm beträgt, auch während des Betriebs. • Sonde darf während des Betriebs innerhalb des Messbereiches keine Einbauten berühren.
  • Seite 18 Montage Levelflex M FMP45 FOUNDATION Fieldbus Abstützung von Sonden gegen Verbiegen Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung). Stabsonden Sondenstab Hülse eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist! kurzes Metallrohr z.B.

  • Seite 19: Einbau Mit Wärmeisolation

    Levelflex M FMP45 FOUNDATION Fieldbus Montage Einbau mit Wärmeisolation • Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen (≥ 200 °C) der FMP45 in die übliche Behälterisolation mit einzube- ziehen. • Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinaus- gehen.

  • Seite 20: Spezielle Hinweise

    Gefahr das Behältnisse komplett geflutet werden. Dabei kann es bei Mediengrup- pen mit großem DK-Wert zur Ausgabe eines Messwertes kommen, der unterhalb des tatsächlichen Füllstandes liegt. Bitte kontaktieren Sie Ihre lokale Endress+Hauser Niederlassung für Abhilfemass- nahmen. Endress+Hauser...

  • Seite 21: Schräger Einbau

    Levelflex M FMP45 FOUNDATION Fieldbus Montage 3.4.8 Hinweise zu besonderen Einbausituationen Anschweißen der Sonde im Tank " Achtung! Falls die Sonde im Behälter angeschweißt werden soll, muss die Sonde vorher sehr niederohmig geerdet werden. Falls das nicht möglich ist, muss die Elektronik inklusive HF-Modul ausgebaut werden.

  • Seite 22: Einbau Bei Schlecht Zugänglichen Prozessanschlüssen

    Montage Levelflex M FMP45 FOUNDATION Fieldbus 3.4.9 Einbau bei schlecht zugänglichen Prozessanschlüssen Einbau mit abgesetzter Elektronik • Der Wand- und Rohrhalter ist im Lieferumfang enthalten und bereits vormontiert. • Bei Einbau beachten Sie bitte die Projektierungshinweise, Seite 16. • Gehäuse an Wand bzw. Rohr (wahlweise senkrecht oder waagerecht) wie abgebildet montieren.

  • Seite 23: Gehäuse Drehen

    Levelflex M FMP45 FOUNDATION Fieldbus Montage 3.4.10 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •...

  • Seite 24: Verdrahtung

    Verdrahtung Levelflex M FMP45 FOUNDATION Fieldbus Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: FOUNDATION Fi eldbus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Busspannung muss dem Achtung! ENDRESS+HAUSER Made in Germany FOUNDATION Fieldbus-Standard und dem gewählten...

  • Seite 25: Verdrahtung Im Gehäuse T12

    Levelflex M FMP45 FOUNDATION Fieldbus Verdrahtung Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: FOUNDATION Fieldbus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Versorgungsspannung muss dem Achtung! ENDRESS+HAUSER Made in Germany FOUNDATION Fieldbus Standard und dem gewählten...

  • Seite 26: Verdrahtung Mit Foundation Fieldbus Stecker

    Verdrahtung Levelflex M FMP45 FOUNDATION Fieldbus Verdrahtung mit FOUNDATION Fieldbus Stecker " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg Foundation-Fieldbus-Geräte sind auf dem Typenschild (1) Order Code: Ser.-No.: IP68 / NEMA 6P gekennzeichnet. Die Versorgungsspannung muss dem...

  • Seite 27: Anschluss Messeinheit

    Levelflex M FMP45 FOUNDATION Fieldbus Verdrahtung Anschluss Messeinheit Erdanschluss Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen. Kabelverschraubung Klemmbereich Standard, Ex ia, IS Kunststoff M20x1,5 5...10 mm Ex em, Ex nA Metall M20x1,5 7...10,5 mm...

  • Seite 28: Anschlussempfehlung

    Verdrahtung Levelflex M FMP45 FOUNDATION Fieldbus Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß EN/IEC 60079-14 oder EN/IEC 60060-1 (10 kA, Puls 8/20 μs) erfordert, muss • das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse verwendet werden, siehe "Produktübersicht", →...

  • Seite 29: Bedienung

    Levelflex M FMP45 FOUNDATION Fieldbus Bedienung Bedienung Dieses Kapitel gibt einen Überblick über die verschiedenen Bedienmöglichkeiten für das Gerät. Es beschreibt die unterschiedlichen Methoden für den Parameterzugriff und nennt jeweils die Voraussetzungen für die Bedienung. Die Bedeutung der einzelnen Parameter ist nicht Inhalt dieses Kapitels. Siehe dazu: •...

  • Seite 30: Vor-Ort-Bedienung

    Bedienung Levelflex M FMP45 FOUNDATION Fieldbus 5.1.1 Vor-Ort-Bedienung Möglichkeiten der Vor-Ort-Bedienung • Anzeige- und Bedienmodul VU331 • Endress+Hauser-Bedienprogramm "FieldCare" Parameterzugriff bei Vor-Ort-Bedienung Bei Vor-Ort-Bedienung sind folgende Parameter zugänglich: • Parameter der gerätespezifischen Blöcke (Sensor Block, Diagnostic Block, Display Block) • Endress+Hauser-Serviceparameter •...

  • Seite 31: Bedienung Über Das Anzeige- Und Bedienmodul Vu331

    Levelflex M FMP45 FOUNDATION Fieldbus Bedienung Bedienung über das Anzeige- und Bedienmodul VU331 5.2.1 Flüssigkristallanzeige (LCD-Anzeige) Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Flüssigkristallanzeige Orde Orde r Code r Code Ser.- Ser.- No.: No.: Mess Meas Mess Meas...

  • Seite 32: Anzeigesymbole

    Bedienung Levelflex M FMP45 FOUNDATION Fieldbus 5.2.3 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.

  • Seite 33: Das Bedienmenü

    Levelflex M FMP45 FOUNDATION Fieldbus Bedienung 5.2.5 Das Bedienmenü Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, ..., 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", usw.

  • Seite 34: Die Aktive Wahl Ist Durch Ein 3.) Mit O Oder S

    Bedienung Levelflex M FMP45 FOUNDATION Fieldbus Navigation im Bedienmenü ENDRESS + HAUSER – >3 s Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die Gruppenauswahl wechseln 2.) Mit oder die gewünschte Funktionsgruppe (z.B. "Grundabgleich (00)") auswählen und mit bestätigen...

  • Seite 35: Bedienung Über Endress+Hauser-Bedienprogramm

    Bedienung Bedienung über Endress+Hauser-Bedienprogramm Das Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset- Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, parametrieren. Hard- und Softwareanforderungen finden Sie im Internet: www.de.endress.com → Suche: FieldCare → FieldCare → Technische Daten.

  • Seite 36: Tanklinearisierung

    Bedienung Levelflex M FMP45 FOUNDATION Fieldbus Signalanalyse durch Hüllkurve L00-FMP4xxxx-20-00-00-de-007 Tanklinearisierung L00-fmp-Ixxx-20-00-00-de-041 Endress+Hauser...

  • Seite 37: Bedienung Über Foundation Fieldbus-Konfigurations-Programm

    Levelflex M FMP45 FOUNDATION Fieldbus Bedienung Bedienung über FOUNDATION Fieldbus- Konfigurations-Programm 5.4.1 FOUNDATION Fieldbus-Konfigurationsprogramme Für die Bedienung stehen dem Benutzer spezielle, von unterschiedlichen Herstellern angebotene Konfigurationsprogramme zur Verfügung. Damit können sowohl die allgemeinen FOUNDATION Fieldbus-Funktionen als auch die gerätespezifischen Paramter konfiguriert werden.

  • Seite 38: Darstellung Von Parametern

    In einem FOUNDATION Fielebus-Konfigurationstool können Sie zwischen zwei Arten der Parameterdarstellung wählen: • Darstellung durch Parametername Beispiele: "PAROPERATIONCODE", "PARRESET" • Darstellung durch Parameterlabel (wie auf dem Display VU331 oder im Endress+Hauser-Bedientool) Beispiele: "Freigabecode", "Rücksetzen" Bedienung über Field Communicator 375, 475 5.5.1 Anschluss Das Handbediengerät wird - ohne zusätzlichen Kommunikationswiderstand - an die...
  • Seite 39 Levelflex M FMP45 FOUNDATION Fieldbus Bedienung 5.5.4 Beispiel basic setup dsdmdm df das. asdas fa asas la. tank properties: standard Fieldbus Live Device List Number of Devices found = 1 standard Address aluminium tank plastic tank E+H_LEVELFLEX_M_XXXXXXX bypass / pipe...

  • Seite 40: Inbetriebnahme

    • "Inbetriebnahme mit Anzeige- und Bedienmodul VU331", → ä 46 • "Blockdistanz", → ä 56 • "Grundabgleich mit Endress+Hauser Bedienprogramm", → ä 63 • "Inbetriebnahme mit einem FOUNDATION Fieldbus- Konfigurationsprogramm", → ä 69 • "Inbetriebnahme mit dem Field Communicator 375, 475", → ä 74 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Anschlusskontrolle durchgeführt wurden,...

  • Seite 41: Verriegelung Der Parameter

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme 6.2.2 Tastenkombination (Anzeige- und Bedienmodul VU331) Verriegelung durch gleichzeitiges Drücken von S, O und F. Entriegelung Beim Versuch, einen Parameter zu editieren, erscheint L00-fmrxf0a4-20-00-00-de-001 Drücken Sie gleichzeitig S, O und F. Es erscheint die Funktion "Freigabecode" (0A4).

  • Seite 42: Rücksetzen (Reset) Des Gerätes

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Rücksetzen (Reset) des Gerätes Wenn ein Gerät mit unbekannter Historie eingesetzt werden soll, empfiehlt es sich, die Geräteparameter vor der Inbetriebnahme auf Ihre Default-Werte zurückzusetzten. 6.3.1 Rücksetzen der FOUNDATION Fieldbus-Blockparameter Betroffene Parameter • Alle Parameter der FOUNDATION Fieldbus-Funktionsblöcke...

  • Seite 43: Rücksetzen Einer Störechoausblendung

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme 6.3.3 Rücksetzen einer Störechoausblendung Ein Rücksetzen der Störechoausblendung empfiehlt sich immer dann • wenn ein Gerät mit unbekannter Historie eingesetzt werden soll • wenn eine fehlerhafte Ausblendung aufgenommen wurde Rücksetzen der Störechoausblendung über VU331 Gehen Sie in der Funktionsgruppe "erweit.

  • Seite 44: Grundabgleich

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut)
  • Seite 45 Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meis- ten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.

  • Seite 46: Inbetriebnahme Mit Anzeige- Und Bedienmodul Vu331

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme mit Anzeige- und Bedienmodul VU331 6.5.1 Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display: Softwareversion, Kommunikationsprotokoll und Sprachauswahl ⇒ ENDRESS + HAUSER Wählen Sie die Sprache (diese Anzeige erscheint beim erstmaligen Einschalten) –...
  • Seite 47 Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme 6.5.2 Funktionsgruppe "Grundabgleich" (00) ⇒ ENDRESS + HAUSER – Funktion "Behälter Eigen." (002) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Behälter Eigenschaften aus. Auswahl: • Standard • Alu-Behälter • Kunststoff Beh •...

  • Seite 48: Funktion "Medium Eigensch."

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus nahe Betonwand Die Auswahl "nahe Betonwand" berücksichtigt die Signal dämpfende Eigenschaft von Betonwänden bei Montage mit < 1 m Abstand zur Wand. Funktion "Medium Eigensch." (003) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus.

  • Seite 49: Funktion "Messbedingungen"

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: • Standard •...
  • Seite 50 Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...

  • Seite 51: Funktion "Länge Bestimmen"

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Funktion "Länge bestimmen" (034) ⇒ ENDRESS + HAUSER – Mit dieser Funktion kann die Sondenlänge automatisch bestimmt werden. Je nach den Einbaubedingungen kann die automatisch bestimmte Sondenlänge größer sein als die tatsächliche Sondenlänge (typisch 20...30 mm länger). Dies hat keinen Einfluss auf die Messgenauigkeit.

  • Seite 52: Funktion "Abgleich Voll"

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Funktion "Abgleich voll" (006) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füllstand (= Spanne) ein. 100% F = Abgleich Voll (= Spanne) F max = E – obere Blockdistanz...

  • Seite 53: Funktion "Distanz Prüfen"

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Funktion "Distanz prüfen" (051) ENDRESS + HAUSER ⇒ – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten:...
  • Seite 54 Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Distanz = ok Nutzen Sie diese Funktino bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell" oder "Sonde frei" wählen. • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblenden" (052) vorgeschlagen Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.

  • Seite 55: Rücksprung Zur Gruppenauswahl

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw.

  • Seite 56: Blockdistanz

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Blockdistanz 6.6.1 Funktion "Blockd. Oben" (059) ⇒ ENDRESS + HAUSER – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m eingestellt. Bei Seilsonden mit Längen über 8 m, sind als obere Blockdistanz 2,5 % der Sondenlänge eingestellt.

  • Seite 57: Messabweichung

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme 6.6.2 Messabweichung Typische Angaben unter Referenzbedingungen: DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne. Ausgang: Digital Analog Summe aus Nichtlinearität, Messbereich: ± 0,06 % Nichtwiederholbarkeit und – bis 10 m: ±3 mm Hysterese –...
  • Seite 58 Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus L00-FMP4xxxx-14-00-06-xx-001 Endress+Hauser...

  • Seite 59: Hüllkurve

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Küllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.7.1 Funktion "Darstellungsart" (0E1) Hier kann ausgewählt werden, welche Informationen auf dem Display angezeigt werden: • nur die Hüllkurve •...

  • Seite 60: Funktion "Hüllkurvendarstellung" (0E3)

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus 6.7.3 Funktion "Hüllkurvendarstellung" (0E3) Qualtität des Markierung des Vollabgleich ausgewerteten Echos Leerabgleich ausgewerteten Echos Hüllkurve Anfangswert Distanz des Endwert der Darstellung der Darstellung ausgewerteten Echos Sondenlänge Vollabgleich Füllstandecho Leerabgleich Ausblendung (Leerkurve) Leerabgleich Füllstandecho Differenzkurve Sondenlänge...

  • Seite 61: Ausblendung (Leerkurve) Und Differenzkurve

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme 6.7.4 Hüllkurve Der Levelflex sendet in schneller Folge Einzelimpulse aus und tastet deren Reflexion mit leicht veränderlicher Verzögerung ab. Die empfangenen Energiebeträge werden nach ihrer Laufzeit geordnet. Die grafische Darstellung dieser Sequenz wird Hüllkurve" genannt.

  • Seite 62: Beenden Der Navigation

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Horizontal-Zoom-Modus Drücken Sie oder um in die Hüllkurvennavigation zu gelangen. Sie befinden sich dann im Horizontal-Zoom-Modus. Es wird oder angezeigt.Sie haben jetzt folgende Möglichkeiten: • vergrößert den horizontalen Maßstab. • verkleinert den horizontalen Maßstab.

  • Seite 63: Grundabgleich Mit Endress+Hauser Bedienprogramm

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Grundabgleich mit Endress+Hauser Bedienprogramm Um den Grundabgleich mit dem Bedienprogramm durchzuführen gehen Sie wie folgt vor: • Bedienprogramm auf dem PC starten und Verbindung aufbauen. • Funktionsgruppe "Grundabgleich" im Navigationsfenster wählen. Auf dem Bildschirm erscheint folgende Darstellung: Grundabgleich Schritt 1/6: •...
  • Seite 64 Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Behältereigenschaften – Mediumeigenschaften – Messbedingungen l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenende l00-fmp4xxxx-20-00-00-de-003...
  • Seite 65 Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenlänge – Sonde – Sondenlänge – Länge bestimmen l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): –...
  • Seite 66 Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Grundabgleich Schritt 6/6: • Mit diesem Schritt erfolgt die Störechoausblendung • Die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve.

  • Seite 67: Beurteilung Der Messung Mit Hilfe Der Hüllkurve

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur- sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde).

  • Seite 68: Benutzerspezifische Anwendungen (Bedienung)

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve (bei Stabsonden bis ca. 5 cm und bei Seilson- den bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen. • Amplituden in der Differenzkurve sollten bei leerem Behälter auf einem Niveau von 0 mV und innerhalb der Messspanne liegen, die durch die sondenspezifischen Blockdistanzen vorgegeben ist.

  • Seite 69: Inbetriebnahme Mit Einem Foundation Fieldbus-Konfigurationsprogramm

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Inbetriebnahme mit einem FOUNDATION Fieldbus- Konfigurationsprogramm Hinweis! Für die Inbetriebnahme mit einem FOUNDATION Fieldbus-Konfigurationsprogramm müssen Sie die Geräteerkennung (INSTRUMENT_ID) kennen. Instrument_ID = 452B481012-XXXXXXXX wobei: 452B48 ID-Code für Endress+Hauser 1012 ID-Code für Levelflex M XXXXXXXX Seriennummer des Gerätes, wie sie auf dem Typenschild angebracht ist.

  • Seite 70: Parametrierung Des Sensor-Blocks (Start Index 2000)

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus 6.9.2 Parametrierung des Resource-Blocks (Start-Index 400) Geben Sie die gewünscht Blockbezeichnung ein (optional) Werkseinstellung: RESOURCE_XXXXXXXX Öffnen Sie den Resource Block Bei Auslieferung ist der Hardware-Schreibschutz deaktiviert, so dass auf die Schreibparameter über FOUNDATION Fieldbus zugegriffen werden kann. Kontrollieren Sie diesen Zustand über den Parameter WRITE_LOCK: –...
  • Seite 71 Messsignals anahnd der Hüllkurvendarstellung zu prüfen. Dies können Sie auf zwei Arten tun: – über das Anzeige- und Bedienmodul VU331 (→ ä 31) – über ein Endress+Hauser-Bedienprogramm (→ ä 35) Im FOUNDATION Fieldbus-Konfigurationstool können Sie zwischen zwei Arten der Parameterdarstellung wählen: - Parameternamen (z. B. "PARTANKSHAPE") - Labeltexte (z.

  • Seite 72: Parametrierung Der Analog-Input-Blöcke

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus 6.9.4 Parametrierung der Analog-Input-Blöcke Levelflex M verfügt über zwei Analog-Input-Blöcke, die wahlweise verschiedenen Messwerten zugeordnet werden können. Die folgenden Beschreibungen gilt exemplarisch für Analog-Input- Block 1 (Startindex 500). Geben Sie die gewünschte Blockbezeichnung ein (optional) Werkseinstellung: ANALOG_INPUT_1_XXXXXXXX Öffnen Sie den Analog-Input-Funktionsblock.

  • Seite 73: Verschaltung Der Funktionsblöcke

    Levelflex M FMP45 FOUNDATION Fieldbus Inbetriebnahme Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer Grenzwertüberschreitung durch die Alarmprioritäten festgelegt werden (Parameter HI_HI_PRI, HI_PRI, LO_PRI, LO_LO_PRI). Eine Protokollierung an das Feldbus-Hostsystem erfolgt nur bei einer Alarmpriorität größer 2. Für Einzelheiten, → ä 110.

  • Seite 74: Inbetriebnahme Mit Dem Field Communicator

    Inbetriebnahme Levelflex M FMP45 FOUNDATION Fieldbus 6.10 Inbetriebnahme mit dem Field Communicator 375, Die Inbetriebnahme ist ähnlich wie bei einem FOUNDATION Fieldbus-Konfigurationsprogramm (→ ä 69). Parametrieren Sie nacheinander: • den RESOURCE BLOCK • den SENSOR BLOCK (hier empfiehlt es sich, die Methode "basic setup" zu verwenden) •...

  • Seite 75: Wartung

    Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können ("Ersatzteile", Seite 86). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service. Reparatur von Ex-zertifizierten Geräten Bei Reparaturen von Ex-zertifizierten Geräten ist zusätzlich folgendes zu beachten:...

  • Seite 76: Zubehör

    Zubehör Levelflex M FMP45 FOUNDATION Fieldbus Zubehör Für den Levelflex M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle.

  • Seite 77: Abgesetzte Anzeige Und Bedienung Fhx40

    Levelflex M FMP45 FOUNDATION Fieldbus Zubehör Abgesetzte Anzeige und Bedienung FHX40 Wandmontage Rohrmontage (ohne Montagebügel) (Montagebügel und -platte optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX40 (IP 65) Micropilot M (4.8) Levelflex M Prosonic M O rd O rd S er S er...

  • Seite 78: Zentrierscheiben

    Zubehör Levelflex M FMP45 FOUNDATION Fieldbus Zentrierscheiben Werden Sonden mit Stabausführung in Schwall- oder Bypassrohren eingesetzt, muss eine Berüh- rung mit der Rohrwand verhindert werden. Die Zentrierscheibe fixiert die Stabsonde in der Mitte des Rohres. 8.4.1 Zentrierscheibe PEEK Ø48-95 mm Die Zentrierscheibe passt für Sonden mit Stabdurchmesser 16 mm und kann in Rohren von DN50...

  • Seite 79: Commubox Fxa291

    Zubehör Commubox FXA291 Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Lap- tops. Für Einzelheiten siehe TI00405C/07/DE. Hinweis! Für das Gerät benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291".

  • Seite 80: Spezielle Prozessanschlüsse

    Zubehör Levelflex M FMP45 FOUNDATION Fieldbus Spezielle Prozessanschlüsse 8.7.1 Flansch Fisher 249B/259B (MVTF N0123) L00-FMP45xxx-00-00-06-de-001 8.7.2 Flansch Fisher 249C (MVTF N0124) L00-FMP45xxx-00-00-06-de-002 8.7.3 Flansch Masoneillan (MVTF N0125) L00-FMP45xxx-00-00-06-de-003 Endress+Hauser...

  • Seite 81: Störungsbehebung

    Levelflex M FMP45 FOUNDATION Fieldbus Störungsbehebung Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen nicht ok. und mit Angabe auf Gerät reagiert Richtige Spannung Gerät funktioniert? fertig dem Typenschild nicht anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen.

  • Seite 82: Systemfehlermeldungen

    Störungsbehebung Levelflex M FMP45 FOUNDATION Fieldbus Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch EEPROM defekt ansteht, Elektronik tauschen...
  • Seite 83 Levelflex M FMP45 FOUNDATION Fieldbus Störungsbehebung Code Fehlerbeschreibung Ursache Abhilfe A251 Durchführung Kontakt in der Prozessdurchführung Prozessdurchführung austauschen. unterbrochen A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker gelöst HF-Stecker überprüfen, gegebenenfalls defektes Kabel tauschen W275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebenenfalls...

  • Seite 84: Anwendungsfehler

    Störungsbehebung Levelflex M FMP45 FOUNDATION Fieldbus Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen nung oder ein Fehlermeldungen (s. Seite 82) Alarm an (s. Seite 82) → Messwert (00) ist gemessene Distanz 1.
  • Seite 85 Levelflex M FMP45 FOUNDATION Fieldbus Störungsbehebung Fehler Ausgang mögliche Ursache Beseitigung Gerät zeigt bei lee- Falsche Sondenlänge 1. Automatische Sondenlängenbe- rem Tank Füll- stimmung bei leerem Tank stand an! 100% durchführen. 2. Map über gesamte Sonde bei lee- rem Tank durchführen (Sonde frei!).

  • Seite 86: Ersatzteile

    Störungsbehebung Levelflex M FMP45 FOUNDATION Fieldbus Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Messgeräte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen.

  • Seite 87: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte "Erklärung zur Kontamination" bei (eine Kopiervorlage der "Erklärung zur Kontamination" befindet sich am Schluss dieser Betriebs- anleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren.

  • Seite 88: Softwarehistorie

    ---- ----- Bypässen 10.2008 01.04.04 Funktion "LAS" verbessert BA281F/00/de/03.09 71074932 BA281F/00/de/08.09 71102352 BA00281F/00/DE/13.10 ---- 71120323 BA00281F/00/DE/14.11 71134040 BA00281F/00/DE/15.11 71154973 Kontaktadressen von Endress+Hauser Kontaktadressen finden Sie auf unserer Homepage: www.endress.com/worldwide. Bei Fragen wenden Sie sich bitte an ihre Endress+Hauser Niederlassung. Endress+Hauser...

  • Seite 89: Technische Daten

    Levelflex M FMP45 FOUNDATION Fieldbus Technische Daten Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb., Seite 12) und der Füllgu- toberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" wird der Füllstand rechne- risch ermittelt.

  • Seite 90: Link-Einstellung

    Technische Daten Levelflex M FMP45 FOUNDATION Fieldbus Daten zur FOUNDATION Grundlegende Daten Fieldbus-Schnittstelle Device Type 1012 (hex) Device Revision 04 (hex) DD Revision 02 (hex) CFF Revision 02 (hex) ITK Version 4.61 ITK-Certification Driver-No. www.endress.com / www.fielbus.org Link-Master-fähig (LAS) Link Master / Basic Device wählbar ja; Werkseinstellung: Basic Device...

  • Seite 91: Funktionsblöcke

    Levelflex M FMP45 FOUNDATION Fieldbus Technische Daten Funktionsblöcke Block Inhalt Ausführungszeit Funktionalität Resource Block Dieser Block beinhaltet alle Daten, die das Gerät eindeu- erweitert tig identifizieren; entspricht einem elektronischen Typen- schild des Gerätes. Analog Input Dieser Block erhält die vom Sensor-Block bereitgestellten...
  • Seite 92 Technische Daten Levelflex M FMP45 FOUNDATION Fieldbus 10.1.3 Hilfsenergie Anschlussklemme Adernquerschnitt: 0,5...2,5 mm Kabeleinführung • Kabelverschraubung M20x1,5 (bei Ex d nur Kabeleinführung) • Kabeleinführung G½ oder ½NPT • 7/8" FOUNDATION Fieldbus-Stecker Versorgungsspannung Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät:...

  • Seite 93: Messgenauigkeit

    Levelflex M FMP45 FOUNDATION Fieldbus Technische Daten 10.1.4 Messgenauigkeit Referenzbedingungen • Temperatur = +20 °C ±5 °C • Druck = 1013 mbar abs. ±20 mbar • Luftfeuchte = 65 % ±20 % • Reflexionsfaktor ≥ 0,8 (Wasseroberfläche bei Koaxsonde, Metallplatte bei Stab- und Seilsonde mit min.

  • Seite 94: Einsatzbereich

    Technische Daten Levelflex M FMP45 FOUNDATION Fieldbus Installation des FMP45 mit Einsatzbereich Gasphasenkompensation (nur Für Füllstandsmessungen in Dampf mit hohen Drücken und Temperaturen. Koax-Sonde) Bei hohen Drücken und Temperaturen verringert sich die Ausbreitungsgeschwindigkeit der Mikro- wellensignale im Dampf (polare Medien) oberhalb der zu messenden Flüssigkeit.

  • Seite 95: Einsatzbedingungen: Umgebung

    Levelflex M FMP45 FOUNDATION Fieldbus Technische Daten 10.1.5 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur an der Elektronik: -40 °C...+80 °C. Bei T < -20 °C und T > +60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt. Bei Betrieb im Freien mit starker Sonnenein- strahlung sollte eine Wetterschutzhaube vorgesehen werden.
  • Seite 96 Technische Daten Levelflex M FMP45 FOUNDATION Fieldbus Lagerungstemperatur -40 °C...+80 °C Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Schwingungsfestigkeit DIN EN 60068-2-64 / IEC 68-2-64: 20…2000 Hz, 1 (m/s Reinigung der Sonde Je nach Anwendung können sich Verschmutzungen bzw. Ablagerungen an der Sonde bilden. Eine dünne gleichmäßige Schicht beeinflusst die Messung wenig.

  • Seite 97: Einsatzbedingungen: Prozess

    Levelflex M FMP45 FOUNDATION Fieldbus Technische Daten 10.1.6 Einsatzbedingungen: Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluß (Messpunkt siehe Abb.) wird vom bestell- ten Prozessanschluss bestimmt: FMP45: zulässiger Prozessdruck in Abhängigkeit von der Prozesstemperatur Druck [bar abs] FMP45 XT FMP45 HT...

  • Seite 98: Konstruktiver Aufbau

    Technische Daten Levelflex M FMP45 FOUNDATION Fieldbus 10.1.7 Konstruktiver Aufbau Werkstoffe Siehe TI00386F/00/DE, Kapitel "Werkstoffe (nicht prozessberührt)" und "Werkstoffe (prozessbe- rührt)". Sondenlängentoleranzen Stabsonden Seilsonden über zulässige Toleranz - 10 - 20 - 30 - 10 - 20 - 30 - 40...

  • Seite 99: Herstellererklärung

    CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Herstellererklärung Zulässige Drücke, Temperaturen und Belastungszyklen nach EN 13445 und nach AD-Merkblatt S2 (für FMP45).

  • Seite 100: Ergänzende Dokumentation

    Technische Daten Levelflex M FMP45 FOUNDATION Fieldbus WHG. Siehe "Produktübersicht", → ä 6 (ZE00256F/00/DE). Überfüllsicherung Telekommunikation Erfüllt "Part 15" der FCC-Bestimmungen für einen "Unintentional Radiator". Alle Sonden erfüllen die Anforderungen an ein "Class A Digital Device". Alle Sonden in metallischen Behältern sowie die Koaxsonden erfüllen darüber hinaus die Anforder- ungen an ein "Class B Digital Device".
  • Seite 101 Levelflex M FMP45 FOUNDATION Fieldbus Technische Daten Endress+Hauser...

  • Seite 102: Anhang

    Anhang Levelflex M FMP45 FOUNDATION Fieldbus Anhang 11.1 Bedienmenü FOUNDATION Fieldbus Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Abgleich leer Sondenende 030 … Länge bestim Standard unbekannt Standard siehe Funktionsgruppe “Längenabgleich 03” Wert eingeben Alu-Behälter DK: 1,4 … 1,6 schnelle Ände Kuststoff-Beh.
  • Seite 103 Levelflex M FMP45 FOUNDATION Fieldbus Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell - D und L...

  • Seite 104: Funktionsbeschreibung

    Anhang Levelflex M FMP45 FOUNDATION Fieldbus 11.2 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der Dokumentation BA00245F /00/DE "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. 11.3 Blockmodell des Levelflex M Der Levelflex M enthält folgende Blöcke: •...

  • Seite 105: Resource Block

    Levelflex M FMP45 FOUNDATION Fieldbus Anhang 11.4 Resource Block Der Resource Block enthält die Parameter, die die physikalischen Resourcen des Geräts beschreiben. Er hat keinen Ein- und Ausgang. 11.4.1 Bedienung Der Resource Block wird durch Mausklick auf die Zeile "Resource" geöffnet. Bei Verwendung des NI-FBUS Configurator erscheint nun eine Liste von Dateien, in denen die Parameter eingesehen und editiert werden können.

  • Seite 106: Sensor Block

    Anhang Levelflex M FMP45 FOUNDATION Fieldbus 11.5 Sensor Block Der Sensor Block enthält die Parameter, die für den Abgleich des Geräts erforderlich sind. Diese Parameter können auch über das Anzeigemodul VU331 ausgelesen und editiert werden. Der Abgleich des Gerätes ist in Kapitel 6 beschrieben.

  • Seite 107: Systemparameter

    Levelflex M FMP45 FOUNDATION Fieldbus Anhang 11.5.5 Methoden Die FOUNDATION-Fieldbus-Spezifikation sieht den Einsatz sogenannter Methoden zur Vereinfachung der Gerätebedienung vor. Eine Methode ist eine Abfolge interaktiver Schritte, die der Reihenfolge nach auszuführen sind, um bestimmte Gerätefunktionen zu parametrisieren. Für den Levelflex M gibt es die folgenden Methoden: •...
  • Seite 108 Anhang Levelflex M FMP45 FOUNDATION Fieldbus Parameter Position rel. Variable Name Size Type Access Storage Changeable Indicator Index [bytes] Class in Mode Reset Selbsthalt PARACKNOWLEDGEALARM Unsigned8 dynamic Auto, OOS Sondenbruch Erk. PARBROKENPROBEDETECTION Unsigned8 static Füllst./Restvol. PARLEVELULLAGEMODE Unsigned8 static Linearisierung PARLINEARISATION...

  • Seite 109: Diagnostic Block

    Levelflex M FMP45 FOUNDATION Fieldbus Anhang 11.6 Diagnostic Block 11.6.1 Bedienung Der Diagnostic Block enthält die Fehlermeludngen des Gerätes. Diese Parameter können auch über das Anzeigemodul VU331 ausgelesen und editiert werden. Der Diagnostic Block wird durch Mausklick auf die Zeile "Diagnostic" geöffnet Änderungen der Parameter mittels des Tools werden offline vorgenommen, das Gerät kann dabei in Betrieb bleiben.

  • Seite 110: Display Block

    Anhang Levelflex M FMP45 FOUNDATION Fieldbus 11.7 Display Block 11.7.1 Bedienung Der Display Block enthält die Parameter für die Einstellung des Anzeigemoduls VU331 (in der abgestzten Anzeige und Bedienung FHX40). Diese Parameter können auch über das Anzeigemodul VU331 ausgelesen und editiert werden. Der Display Block wird durch Mausklick auf die Zeile "Display"...

  • Seite 111: Analog-Input Block

    Levelflex M FMP45 FOUNDATION Fieldbus Anhang 11.8 Analog-Input Block Der Analog-Input-Block verarbeitet das Ausgangssignal des Sensor Blocks und gibt es an die SPS oder andere Funktionsblöcke weiter. L00-FMR2xxxx-05-00-00-de-008 11.8.1 Bedienung Der Analog-Input-Block wird durch Mausklick auf die Zeile "Analog_Input" geöffnet.

  • Seite 112: Skalierungsparameter

    Anhang Levelflex M FMP45 FOUNDATION Fieldbus 11.8.3 Ausgangswerte Parameter Beschreibung Entweder der primäre bzw. sekundäre Ausgangswert des Sensor Blocks oder ein damit verbundener Wert. Umfasst Wert und Status. Primärwertausgabe als Ergebnis der Ausführung des Analog Input Blocks. Umfasst Wert und Zustand.

  • Seite 113: Parameter Zur Steuerung Des Ausgangsverhaltens

    Levelflex M FMP45 FOUNDATION Fieldbus Anhang 11.8.5 Parameter zur Steuerung des Ausgangsverhaltens Parameter Beschreibung LOW_CUT Für Füllstandmessung nicht relevant! Legt einen Schwellenwert für die Quadratwurzelliniearisierung fest, unterhalb dessen der Ausgangswert Null gesetzt wird. PV_FTIME Legt die Zeitkonstante für die Dämpfung des Ausgangswertes fest.

  • Seite 114: Checkliste Für Die Inbetriebnahme

    Anhang Levelflex M FMP45 FOUNDATION Fieldbus 11.8.9 Simulation Der Parameter SIMULATE ermöglicht eine Simulation des Ausgangwerts des Sensor Blocks, sofern die Simulation auch am DIP-Schalter des Geräts aktiviert wurde. Die Simulation muss aktiviert sein, ferner müssen der Wert und/oder Zustand eingegeben sein, und der Block muss im Modus AUTO stehen.

  • Seite 115: 11.10 Start-Index-Liste
