Montage
Wand
94
Rohr
!
22
3.4.9

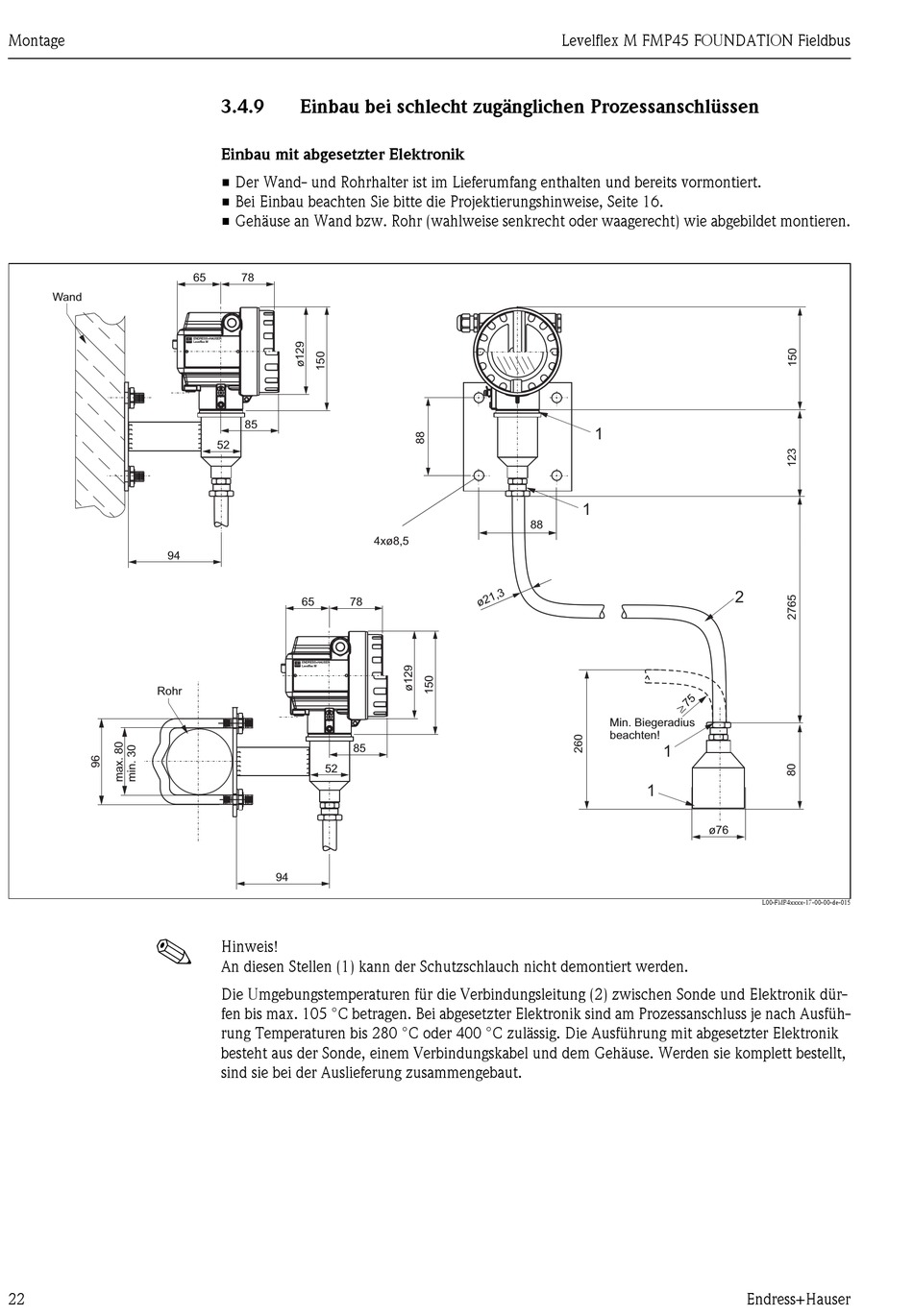

Einbau bei schlecht zugänglichen Prozessanschlüssen
Einbau mit abgesetzter Elektronik
• Der Wand- und Rohrhalter ist im Lieferumfang enthalten und bereits vormontiert.
• Bei Einbau beachten Sie bitte die Projektierungshinweise, Seite 16.
• Gehäuse an Wand bzw. Rohr (wahlweise senkrecht oder waagerecht) wie abgebildet montieren.
65
78
ENDRESS+HAUSER
Levelflex M
85
52
65
78
ENDRESS+HAUSER
Levelflex M
85
52
94
Hinweis!
An diesen Stellen (1) kann der Schutzschlauch nicht demontiert werden.
Die Umgebungstemperaturen für die Verbindungsleitung (2) zwischen Sonde und Elektronik dür-
fen bis max. 105 °C betragen. Bei abgesetzter Elektronik sind am Prozessanschluss je nach Ausfüh-
rung Temperaturen bis 280 °C oder 400 °C zulässig. Die Ausführung mit abgesetzter Elektronik
besteht aus der Sonde, einem Verbindungskabel und dem Gehäuse. Werden sie komplett bestellt,
sind sie bei der Auslieferung zusammengebaut.
88
4xø8,5
Levelflex M FMP45 FOUNDATION Fieldbus
1
1
Min. Biegeradius
beachten!
1
1
ø76
2
L00-FMP4xxxx-17-00-00-de-015
