Levelflex M FMP45 FOUNDATION Fieldbus
!
Endress+Hauser

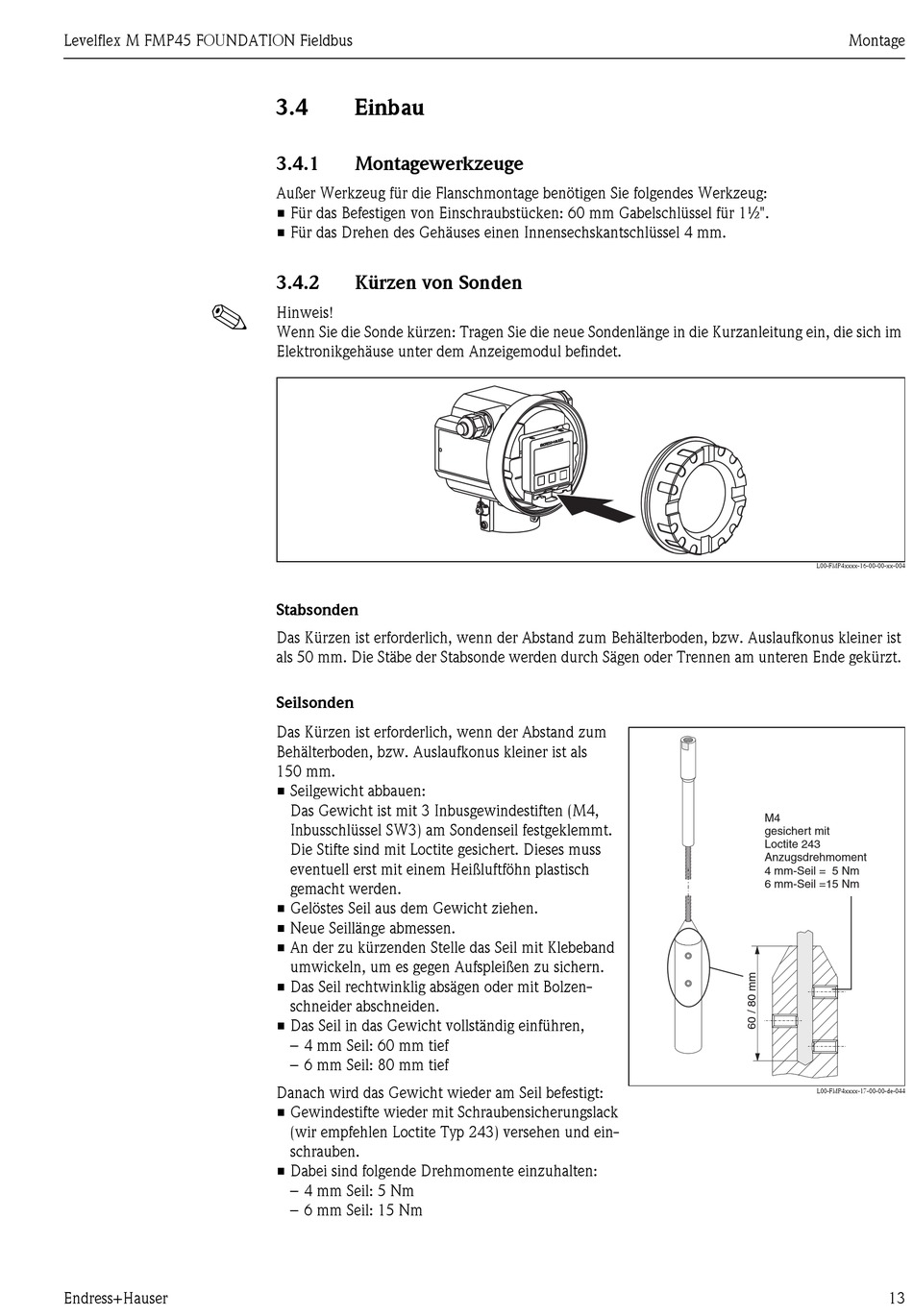

3.4
Einbau
3.4.1
Montagewerkzeuge
Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug:
• Für das Befestigen von Einschraubstücken: 60 mm Gabelschlüssel für 1½".
• Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm.
3.4.2
Kürzen von Sonden
Hinweis!
Wenn Sie die Sonde kürzen: Tragen Sie die neue Sondenlänge in die Kurzanleitung ein, die sich im
Elektronikgehäuse unter dem Anzeigemodul befindet.
Stabsonden
Das Kürzen ist erforderlich, wenn der Abstand zum Behälterboden, bzw. Auslaufkonus kleiner ist
als 50 mm. Die Stäbe der Stabsonde werden durch Sägen oder Trennen am unteren Ende gekürzt.
Seilsonden
Das Kürzen ist erforderlich, wenn der Abstand zum
Behälterboden, bzw. Auslaufkonus kleiner ist als
150 mm.
• Seilgewicht abbauen:
Das Gewicht ist mit 3 Inbusgewindestiften (M4,
Inbusschlüssel SW3) am Sondenseil festgeklemmt.
Die Stifte sind mit Loctite gesichert. Dieses muss
eventuell erst mit einem Heißluftföhn plastisch
gemacht werden.
• Gelöstes Seil aus dem Gewicht ziehen.
• Neue Seillänge abmessen.
• An der zu kürzenden Stelle das Seil mit Klebeband
umwickeln, um es gegen Aufspleißen zu sichern.
• Das Seil rechtwinklig absägen oder mit Bolzen-
schneider abschneiden.
• Das Seil in das Gewicht vollständig einführen,
– 4 mm Seil: 60 mm tief
– 6 mm Seil: 80 mm tief
Danach wird das Gewicht wieder am Seil befestigt:
• Gewindestifte wieder mit Schraubensicherungslack
(wir empfehlen Loctite Typ 243) versehen und ein-
schrauben.
• Dabei sind folgende Drehmomente einzuhalten:
– 4 mm Seil: 5 Nm
– 6 mm Seil: 15 Nm
Montage
L00-FMP4xxxx-16-00-00-xx-004
M4
gesichert mit
Loctite 243
Anzugsdrehmoment
4 mm-Seil = 5 Nm
6 mm-Seil =15 Nm
L00-FMP4xxxx-17-00-00-de-044
13
