Montage
18

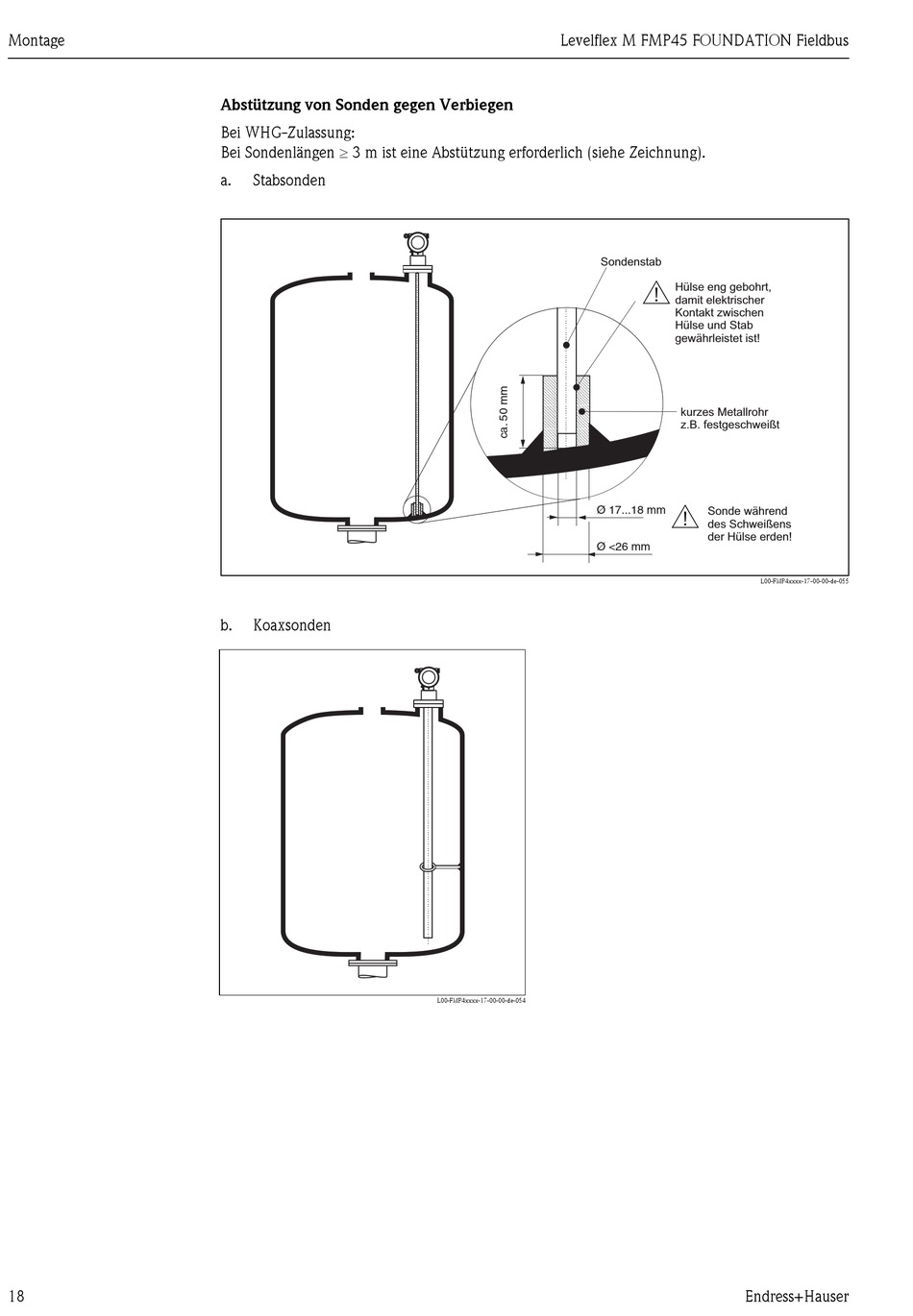

Abstützung von Sonden gegen Verbiegen
Bei WHG-Zulassung:
Bei Sondenlängen ≥ 3 m ist eine Abstützung erforderlich (siehe Zeichnung).
a. Stabsonden
b. Koaxsonden
Levelflex M FMP45 FOUNDATION Fieldbus
Sondenstab
Ø 17...18 mm
Ø <26 mm
L00-FMP4xxxx-17-00-00-de-054
#
Hülse eng gebohrt,
damit elektrischer
Kontakt zwischen
Hülse und Stab
gewährleistet ist!
kurzes Metallrohr
z.B. festgeschweißt
#
Sonde während
des Schweißens
der Hülse erden!
L00-FMP4xxxx-17-00-00-de-055
