Levelflex M FMP45 FOUNDATION Fieldbus
Endress+Hauser
5.2.5
Das Bedienmenü
Allgemeiner Aufbau des Bedienmenüs
Das Bedienmenü besteht aus zwei Ebenen:
• Funktionsgruppen (00, 01, 03, ..., 0C, 0D):
In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des
Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich",
"Sicherheitseinst.", "Ausgang", "Anzeige", usw.
• Funktionen (001, 002, 003, ..., 0D8, 0D9):
Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen erfolgt die
eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zahlenwerte eingegeben
und Parameter ausgewählt und abgespeichert werden. Zur Verfügung stehende Funktionen der
Funktionsgruppe "Grundabgleich" (00) sind z. B.: "Tankgeometrie" (002), "Medium
Eigensch." (003), "Messbedingungen" (004), "Abgleich leer" (005), usw.
Soll also z. B. die Anwendung des Gerätes verändert werden, ergibt sich folgendes Vorgehen:
1.
Auswahl der Funktionsgruppe "Grundabgleich" (00)
2.
Auswahl der Funktion "Tankgeometrie" (002) (in der die Auswahl der vorhandenen
Tankgeometrie erfolgt).

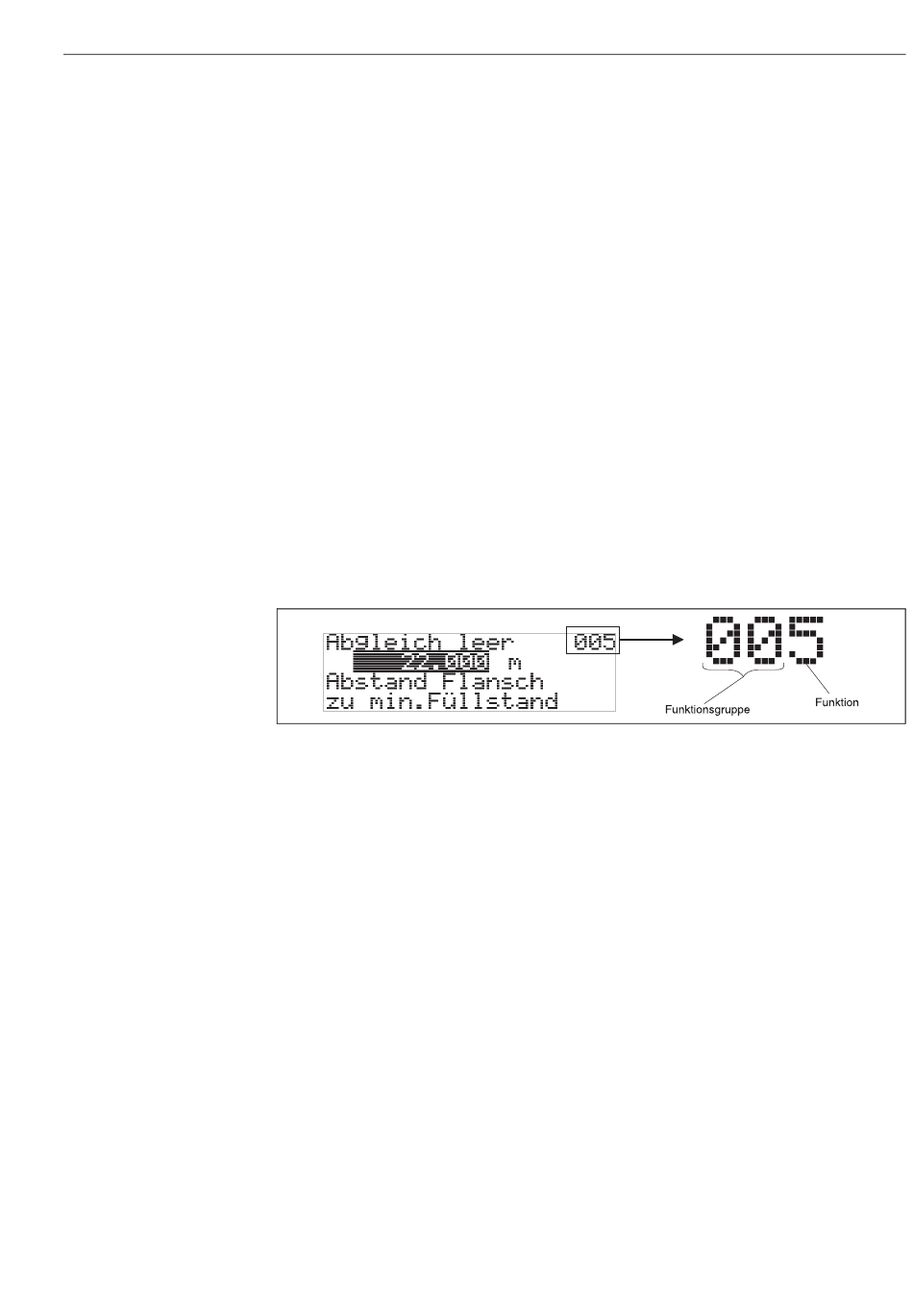

Kennzeichnung der Funktionen
Zur leichten Orientierung innerhalb der Funktionsmenüs wird im Display zu jeder Funktion eine
Position angezeigt.
Die ersten beiden Ziffern bezeichnen die Funktionsgruppe:
• Grundabgleich
00
• Sicherheitseinst.
01
• Linearisierung
04
. . .
Die dritte Ziffer numeriert die einzelnen Funktionen innerhalb der Funktionsgruppe:
• Grundabgleich
00
Im folgenden wird die Position immer in Klammern (z. B. "Behälter Eigen." (002)) hinter der
beschriebenen Funktion angegeben.
→ • Behälter Eigen.
• Medium Eigensch.
• Messbedingungen
. . .
Bedienung
L00-FMRxxxxx-07-00-00-de-005
002
003
004
33
