Bedienung
32

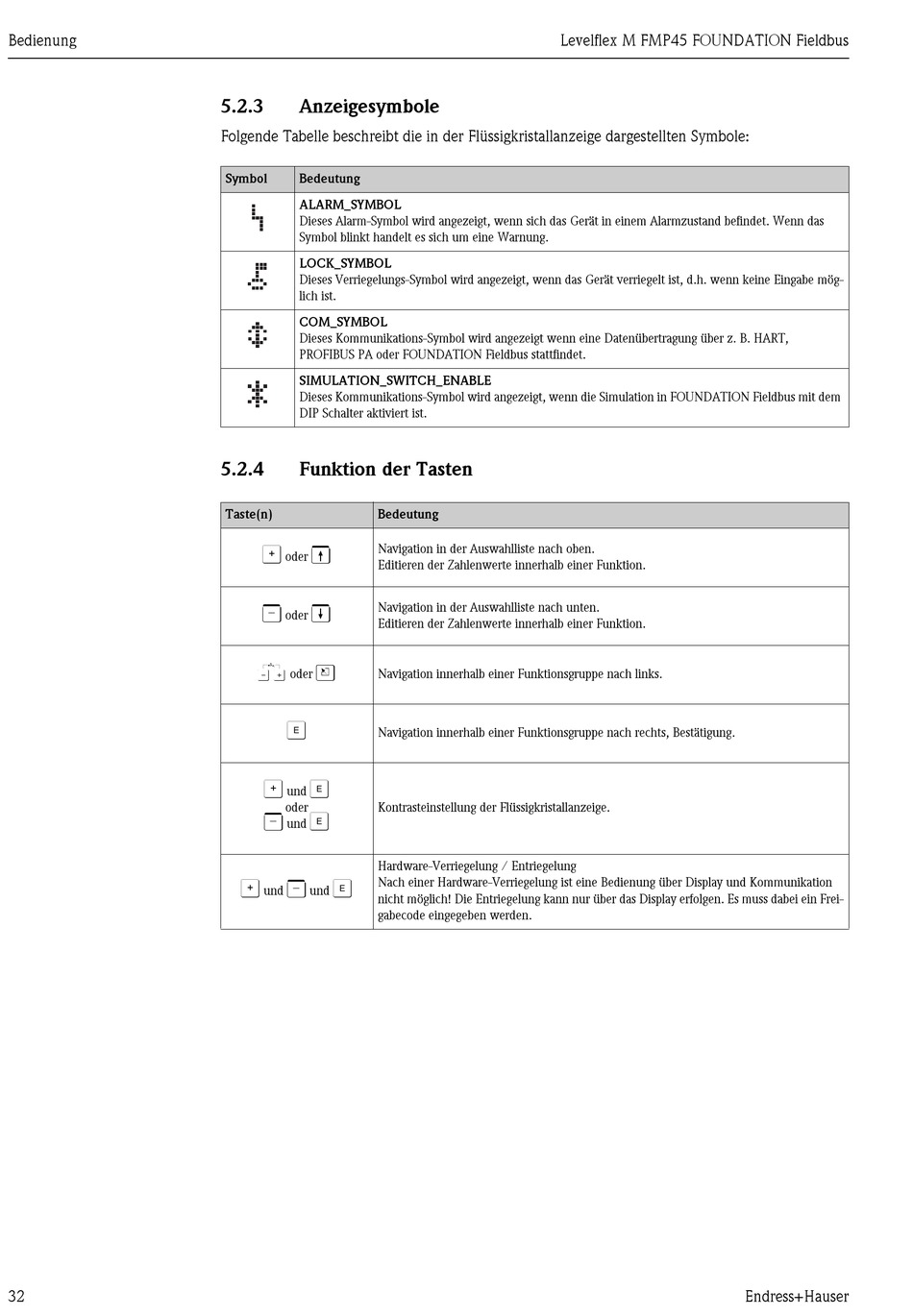

5.2.3
Anzeigesymbole
Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole:
Symbol
Bedeutung
ALARM_SYMBOL
Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das
Symbol blinkt handelt es sich um eine Warnung.
LOCK_SYMBOL
Dieses Verriegelungs-Symbol wird angezeigt, wenn das Gerät verriegelt ist, d.h. wenn keine Eingabe mög-
lich ist.
COM_SYMBOL
Dieses Kommunikations-Symbol wird angezeigt wenn eine Datenübertragung über z. B. HART,
PROFIBUS PA oder FOUNDATION Fieldbus stattfindet.
SIMULATION_SWITCH_ENABLE
Dieses Kommunikations-Symbol wird angezeigt, wenn die Simulation in FOUNDATION Fieldbus mit dem
DIP Schalter aktiviert ist.
5.2.4
Funktion der Tasten
Taste(n)
Bedeutung
O
V
Navigation in der Auswahlliste nach oben.
oder
Editieren der Zahlenwerte innerhalb einer Funktion.
S
W
Navigation in der Auswahlliste nach unten.
oder
Editieren der Zahlenwerte innerhalb einer Funktion.
X
Z
oder
Navigation innerhalb einer Funktionsgruppe nach links.
F
Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung.
O
F
und
oder
Kontrasteinstellung der Flüssigkristallanzeige.
S
F
und
Hardware-Verriegelung / Entriegelung
O
S
F
Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kommunikation
und
und
nicht möglich! Die Entriegelung kann nur über das Display erfolgen. Es muss dabei ein Frei-
gabecode eingegeben werden.
Levelflex M FMP45 FOUNDATION Fieldbus
Endress+Hauser
