Levelflex M FMP45 FOUNDATION Fieldbus
!
Endress+Hauser

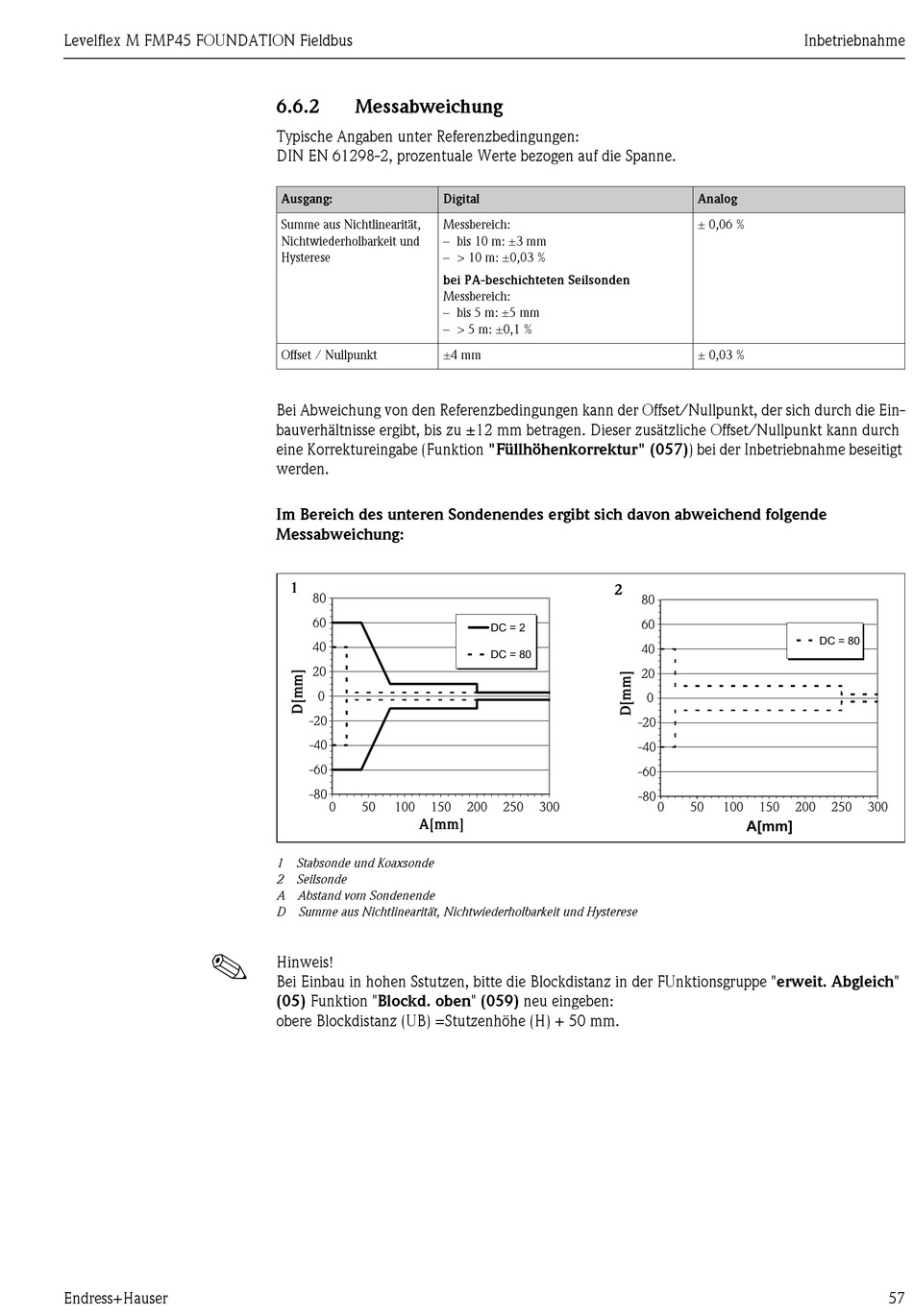

6.6.2
Messabweichung
Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang:
Digital
Summe aus Nichtlinearität,
Messbereich:
Nichtwiederholbarkeit und
– bis 10 m: ±3 mm
Hysterese
– > 10 m: ±0,03 %
bei PA-beschichteten Seilsonden
Messbereich:
– bis 5 m: ±5 mm
– > 5 m: ±0,1 %
Offset / Nullpunkt
±4 mm
Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Ein-
bauverhältnisse ergibt, bis zu ±12 mm betragen. Dieser zusätzliche Offset/Nullpunkt kann durch
eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057)) bei der Inbetriebnahme beseitigt
werden.
Im Bereich des unteren Sondenendes ergibt sich davon abweichend folgende
Messabweichung:
1
80
60
40
20
0
-20
-40
-60
-80
0
50
100
150
A[mm]
1 Stabsonde und Koaxsonde
2 Seilsonde
A Abstand vom Sondenende
D Summe aus Nichtlinearität, Nichtwiederholbarkeit und Hysterese
Hinweis!
Bei Einbau in hohen Sstutzen, bitte die Blockdistanz in der FUnktionsgruppe "erweit. Abgleich"
(05) Funktion "Blockd. oben" (059) neu eingeben:
obere Blockdistanz (UB) =Stutzenhöhe (H) + 50 mm.
2
DC = 2
DC = 80
-20
-40
-60
-80
200
250
300
Inbetriebnahme
Analog
± 0,06 %
± 0,03 %
80
60
40
20
0
0
50
100
150
200
A[mm]
DC = 80
250
300
57
