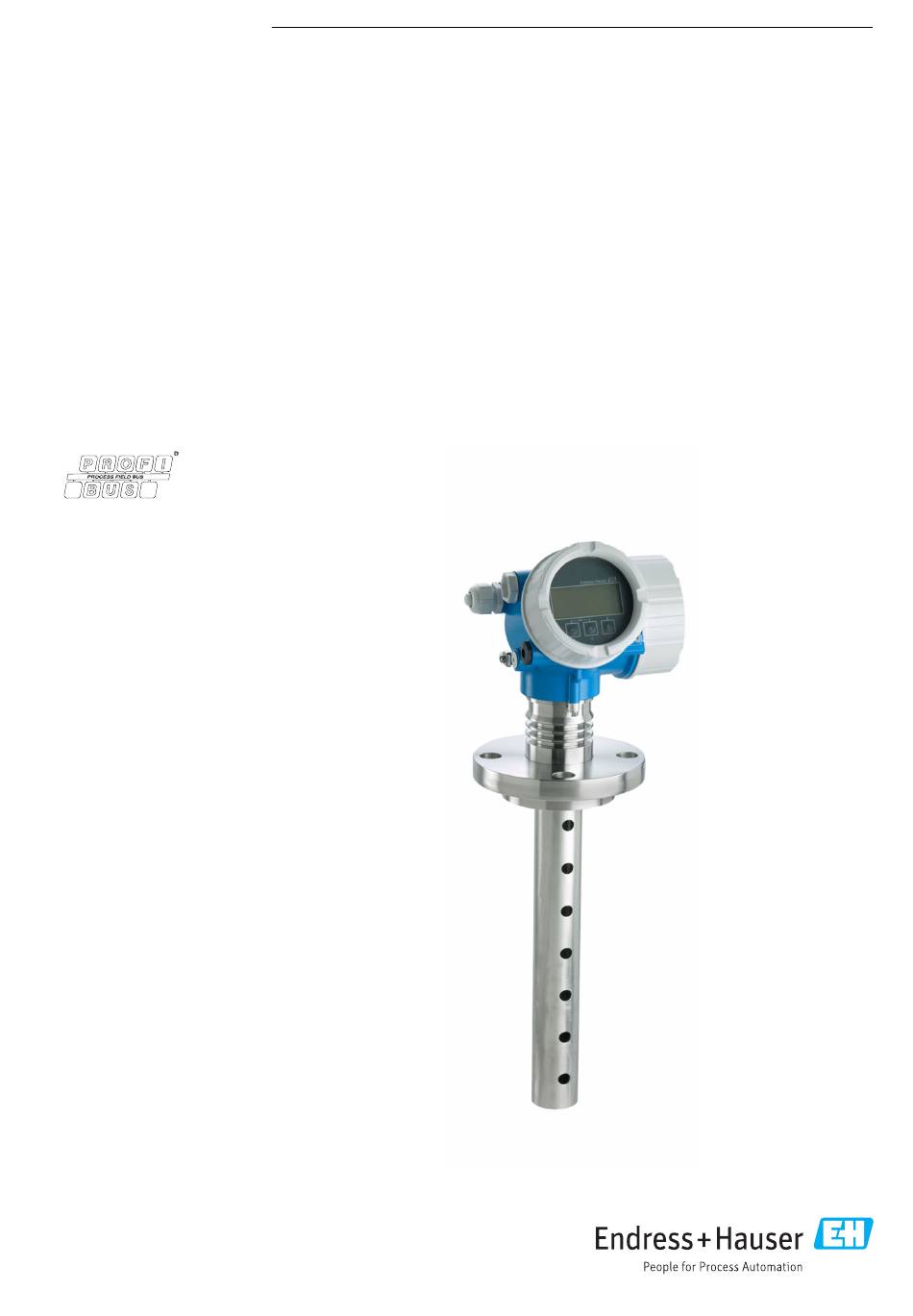

Seite 1 Products Solutions Services BA01008F/00/DE/20.24-00 71660619 2024-06-06 01.01.zz (Gerätefirmware) Betriebsanleitung Levelflex FMP55 PROFIBUS PA Geführtes Radar...
Seite 2 Levelflex FMP55 PROFIBUS PA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3 Levelflex FMP55 PROFIBUS PA Inhaltsverzeichnis Inhaltsverzeichnis Gerät montieren ..... . Hinweise zum Dokument ... . 5 6.2.1...
Seite 4 Inhaltsverzeichnis Levelflex FMP55 PROFIBUS PA 11.2 Bediensprache einstellen ....50 15.4 Systemkomponenten ....77 11.3 Trennschichtmessung konfigurieren .
Seite 5 Levelflex FMP55 PROFIBUS PA Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 6 Hinweise zum Dokument Levelflex FMP55 PROFIBUS PA Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen und Grafiken Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind Verboten Abläufe, Prozesse oder Handlungen, die verboten sind Tipp...
Seite 7 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 8 Deutschland Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind.
Seite 9 Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haupt-...
Seite 10 Grundlegende Sicherheitshinweise Levelflex FMP55 PROFIBUS PA Arbeitssicherheit Bei Arbeiten am und mit dem Gerät: ‣ Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen. Betriebssicherheit Verletzungsgefahr! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich.
Seite 11 Levelflex FMP55 PROFIBUS PA Grundlegende Sicherheitshinweise Der Hersteller bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens. Endress+Hauser...
Seite 12 Produktbeschreibung Levelflex FMP55 PROFIBUS PA Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP51/FMP52/FMP54/FMP55 A0012399  1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Koaxsonde Endress+Hauser...
Seite 13 Levelflex FMP55 PROFIBUS PA Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...
Seite 14 ‣ Device Viewer(www.endress.com/deviceviewer); Seriennummer vom Typenschild manuell eingeben.  Alle Angaben zum Gerät werden angezeigt. ‣ Endress+Hauser Operations App; Seriennummer vom Typenschild manuell eingeben oder den 2D-Matrixcode auf dem Typenschild scannen.  Alle Angaben zum Gerät werden angezeigt. 4.2.1 Typenschild Auf dem Typenschild werden die gesetzlich geforderten und geräterelevanten Informatio-...
Seite 15 Levelflex FMP55 PROFIBUS PA Lagerung, Transport Lagerung, Transport Lagerungstemperatur • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Transport zur Messstelle WARNUNG Gehäuse oder Sonde kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportie- ren.
Seite 16 Lagerung, Transport Levelflex FMP55 PROFIBUS PA HINWEIS Transportsicherung bei FMP55 mit Koax-Sonde ‣ Bei FMP55 mit Koax-Sonde ist das Koaxrohr nicht fest mit dem Elektronikgehäuse ver- bunden. Beim Transport ist es mit zwei Kabelbindern am Montageflansch fixiert. Um ein Verschieben des Abstandhalters am Sondenstab zu verhindern, dürfen diese Kabel- binder zum Transport und zum Einbau des Geräts nicht gelöst werden.
Seite 17 Levelflex FMP55 PROFIBUS PA Montage Montage Montagebedingungen 6.1.1 Geeignete Montageposition A0011281  3 Montageposition von Levelflex FMP55 • Stabsonden/Seilsonden: im Bypass/Schwallrohr montieren. • Koaxsonden: können mit beliebigem Wandabstand montiert werden. • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetter- schutzhaube verwendet werden.
Seite 18 Montage Levelflex FMP55 PROFIBUS PA 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794 Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse Länge Verbindungskabel nach Bestellung...
Seite 19 Levelflex FMP55 PROFIBUS PA Montage 6.1.4 Seitliche Belastbarkeit (Biegefestigkeit) von Koaxsonden FMP55 Sonde ⌀ 42,4 mm 316L Biegefestigkeit:300 Nm 6.1.5 Montage von plattierten Flanschen Für plattierte Flansche folgendes beachten: • Flanschschrauben entsprechend der Anzahl der Flanschbohrungen verwenden. • Schrauben mit dem erforderlichen Anzugsmoment anziehen (siehe Tabelle).
Seite 20 Montage Levelflex FMP55 PROFIBUS PA 6.1.6 Fixierung der Sonde Fixierung von Koaxsonden Für WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. 6.1.7 Besondere Montagesituationen Bypässe und Schwallrohre In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-ster- nen /-gewichten (als Zubehör erhältlich) empfohlen.
Seite 21 Levelflex FMP55 PROFIBUS PA Montage A0014129 Montage in Schwallrohr Montage in Bypass Mindestabstand zwischen Sondenende und Bypass-Unterkante 10 mm (0,4 in) • Rohrdurchmesser: > 40 mm (1,6 in) (für Stabsonden). • Der Einbau einer Stabsonde kann bis zu einem Durchmesser von 150 mm (6 in) erfol- gen.
Seite 22 Montage Levelflex FMP55 PROFIBUS PA Zuordnung von Zentrierscheibe/Zentrierstern/Zentriergewicht zum Rohrdurchmesser Unterirdische Tanks A0014142 Bei Stutzen mit großem Durchmesser Koaxsonde einsetzen, um Reflexionen an der Stutz- enwand zu vermeiden. Nichtmetallische Behälter Bei Montage in nichtmetallischen Behältern ist eine Koax-Sonde zu verwenden.
Seite 23 Levelflex FMP55 PROFIBUS PA Montage Gerät montieren 6.2.1 Werkzeugliste SW 8 mm 6 mm Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Gerät montieren Geräte mit Flansch montieren Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elekt- rischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen.
Seite 24 Montage Levelflex FMP55 PROFIBUS PA • Die Sonde mit Prozessanschluss • Das Elektronikgehäuse • Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses • Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen um 90 ° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektronikgehäuse angebracht werden.
Seite 25 Levelflex FMP55 PROFIBUS PA Montage 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  6 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten:. Maßeinheit mm (in) Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse...
Seite 26 Montage Levelflex FMP55 PROFIBUS PA 1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüs- sel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austau- schen. Anzeigemodul drehen A0036401 1. Anzeigemodul mit leichter Drehbewegung herausziehen.
Seite 27 Levelflex FMP55 PROFIBUS PA Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung Klemmenbelegung 4-Draht: 4 … 20 mA HART (90 … 253 V A0036519  7 Klemmenbelegung 4-Draht: 4 … 20 mAHART (90 … 253 V Anschluss 4 … 20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
Seite 28 Elektrischer Anschluss Levelflex FMP55 PROFIBUS PA Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500  8 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz...
Seite 29 Levelflex FMP55 PROFIBUS PA Elektrischer Anschluss A0011175  10 Pinbelegung Stecker M12 Signal + Nicht belegt Signal - Erde 7.1.4 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang • Ex-frei 9 … 32 V G: 2-Draht;...
Seite 30 Elektrischer Anschluss Levelflex FMP55 PROFIBUS PA Externes Überspannungsschutzmodul Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Gerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten.
Seite 31 Levelflex FMP55 PROFIBUS PA Elektrischer Anschluss 1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. 2. Kabelmantel entfernen. 3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. 4. Kabelverschraubungen fest anziehen.
Seite 32 Elektrischer Anschluss Levelflex FMP55 PROFIBUS PA 2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm festziehen. Anschlusskontrolle  Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen? ...
Seite 33 Levelflex FMP55 PROFIBUS PA Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 8.1.1 Zugriff auf Bedienmenü via Vor-Ort-Anzeige Bedienung mit Drucktasten Touch Control Bestellmerkmal "Anzeige; Option C "SD02" Option E "SD03" Bedienung" A0036312 A0036313 Anzeigeelemente 4-zeilige Anzeige 4-zeilige Anzeige Hintergrundbeleuchtung weiß, bei Gerätefehler rot Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar...
Seite 34 SPS (Speicherprogrammierbare Steuerung) Messumformer Weitere Funktionen (Ventile etc.) Via Serviceschnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Bedienung über Bluetooth® wireless technology Voraussetzungen A0036790  14 Gerät mit Bluetooth-Modul Elektronikgehäuse des Geräts...
Seite 35 Levelflex FMP55 PROFIBUS PA Bedienungsmöglichkeiten Diese Bedienmöglichkeit steht nur für Geräte mit Bluetooth-Modul zur Verfügung. Dafür gibt es zwei Möglichkeiten: • Das Geräte wurde mit einem Bluetooth-Modul bestellt: Merkmal 610 "Zubehör montiert", Option NF "Bluetooth" • Das Bluetooth-Modul wurde als Zubehör bestellt und eingebaut. (Bestellnummer: 71377355).
Seite 36 Bedienungsmöglichkeiten Levelflex FMP55 PROFIBUS PA Menü Untermenü / Bedeutung Parameter Gerätetest Enthält alle Parameter zum Test der Messfähigkeit. Heartbeat Enthält alle Wizards zu den Anwendungspaketen Heartbeat Verification und Heartbeat Monito- ring. Experte System Enthält alle übergeordneten Geräteparameter, die Enthält alle Parameter des Geräts (auch...
Seite 37 Levelflex FMP55 PROFIBUS PA Bedienungsmöglichkeiten Freigabecode definieren über Vor-Ort-Anzeige 1. Navigieren zu: Setup → Erweitertes Setup → Administration → Freigabecode definie- ren → Freigabecode definieren 2. Max. 4-stelligen Zahlencode als Freigabecode festlegen. 3. Den Zahlencode in Parameter Freigabecode bestätigen zur Bestätigung wiederho- len.
Seite 38 Bedienungsmöglichkeiten Levelflex FMP55 PROFIBUS PA 2. 0000 eingeben.  Die Schreibschutzfunktion ist deaktiviert. Parameter können ohne Eingabe eines Freigabecodes geändert werden. Schreibschutz via Verriegelungsschalter Im Gegensatz zum Parameterschreibschutz via anwenderspezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige"...
Seite 39 Levelflex FMP55 PROFIBUS PA Bedienungsmöglichkeiten 4. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardware-Schreibschutz aktiviert. Verriegelungsschalter (WP) auf dem Hauptelek- tronikmodul in Position OFF (Werkseinstellung) bringen: Hardware-Schreibschutz deaktiviert.  Wenn Hardware-Schreibschutz aktiviert: In Parameter Status Verriegelung wird die Option Hardware-verriegelt angezeigt. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den...
Seite 40 Bedienungsmöglichkeiten Levelflex FMP55 PROFIBUS PA 2. Im Kontextmenü die Auswahl Tastensperre aus wählen.  Die Tastenverriegelung ist ausgeschaltet. Bluetooth® wireless technology Die Signalübertragung per Bluetooth® wireless technology erfolgt nach einem vom Fraunhofer-Institut getesteten Verschlüsselungsverfahren • Ohne die SmartBlue App ist das Gerät per Bluetooth® wireless technology nicht sichtbar •...
Seite 41 Levelflex FMP55 PROFIBUS PA Bedienungsmöglichkeiten Anzeigesymbole für die Untermenüs Symbol Bedeutung Anzeige/Betrieb Erscheint: • im Hauptmenü neben der Auswahl "Anzeige/Betrieb" A0018367 • links in der Kopfzeile im Menü "Anzeige/Betrieb" Setup Erscheint: • im Hauptmenü neben der Auswahl "Setup" A0018364 • links in der Kopfzeile im Menü "Setup"...
Seite 42 Bedienungsmöglichkeiten Levelflex FMP55 PROFIBUS PA Messwertsymbole Symbol Bedeutung Messwerte Füllstand A0032892 Distanz A0032893 Stromausgang A0032908 Gemessener Strom A0032894 Klemmenspannung A0032895 Elektronik- oder Sensortemperatur A0032896 Messkanäle Messkanal 1 A0032897 Messkanal 2 A0032898 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an.
Seite 43 Levelflex FMP55 PROFIBUS PA Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste Bei Messwertanzeige • Kurzer Tastendruck: Öffnet das Bedienmenü. • Tastendruck von 2 s: Öffnet das Kontextmenü. Bei Menü, Untermenü • Kurzer Tastendruck: Öffnet das markierte Menü, Untermenü oder Parameter. • Tastendruck von 2 s bei Parameter: A0018328 Wenn vorhanden: Öffnet den Hilfetext zur Funktion des Parameters.
Seite 44 Bedienungsmöglichkeiten Levelflex FMP55 PROFIBUS PA Zahleneditor Symbol Bedeutung Auswahl der Zahlen von 0...9 … A0013998 Fügt Dezimaltrennzeichen an der Eingabeposition ein. A0016619 Fügt Minuszeichen an der Eingabeposition ein. – A0016620 Bestätigt Auswahl. A0013985 Verschiebt die Eingabeposition um eine Stelle nach links.
Seite 45 Levelflex FMP55 PROFIBUS PA Bedienungsmöglichkeiten Verschiebt die Eingabeposition um eine Stelle nach links. A0018326 Löscht ein Zeichen links neben der Eingabeposition. A0032906 8.3.4 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: •...
Seite 46 Bedienungsmöglichkeiten Levelflex FMP55 PROFIBUS PA 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277...
Seite 47 Levelflex FMP55 PROFIBUS PA Systemintegration Systemintegration Übersicht zur Gerätestammdatei (GSD) Hersteller-ID 17 (0x11) Ident number 0x1558 Profil-Version 3.02 GSD-Datei Informationen und Dateien unter: • www.endress.com GSD-Datei-Version • www.profibus.org Geräteadresse einstellen A0015686  17 Adressschalter im Anschlussklemmenraum 9.2.1 Hardware-Adressierung 1. Schalter 8 in Position "OFF" setzen.
Seite 48 Systemintegration Levelflex FMP55 PROFIBUS PA 9.2.2 Software-Adressierung 1. Schalter 8 auf "ON" setzen. 2. Das Gerät führt automatisch einen Neustart durch und meldet sich mit der aktuellen Adresse (Werkeinstellung: 126). 3. Adresse über das Bedienmenü einstellen: Setup → Geräteadresse A0015903 ...
Seite 49 Levelflex FMP55 PROFIBUS PA Inbetriebnahme über Wizard Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. 1. Das Gerät mit FieldCare bzw. DeviceCare verbinden. 2. Das Gerät in FieldCare bzw. Device Care öffnen.
Seite 50 Inbetriebnahme über Bedienmenü Levelflex FMP55 PROFIBUS PA Inbetriebnahme über Bedienmenü 11.1 Installations- und Funktionskontrolle Vor Inbetriebnahme der Messstelle prüfen, ob die Montage- und Anschlusskontrolle durchgeführt wurde. Montagekontrolle Anschlusskontrolle 11.2 Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache X X X X X X X 20.50...
Seite 51 Levelflex FMP55 PROFIBUS PA Inbetriebnahme über Bedienmenü 11.3 Trennschichtmessung konfigurieren 100% DK (DC ) A0011177  21 Konfigurationsparameter für Trennschichtmessung Sondenlänge Referenzpunkt der Messung Trennschichtdistanz (Abstand Flansch bis unteres Medium) Trennschicht Distanz Füllstand UP Dicke oberes Medium Abgleich Leer (= Nullpunkt) Abgleich Voll (= Spanne) 1.
Seite 52 Inbetriebnahme über Bedienmenü Levelflex FMP55 PROFIBUS PA 11. Navigieren zu: Setup → Trennschicht  Anzeige der Trennschichthöhe L 12. Navigieren zu: Setup → Distanz  Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L 13. Navigieren zu: Setup → Trennschichtdistanz ...
Seite 53 Levelflex FMP55 PROFIBUS PA Inbetriebnahme über Bedienmenü  22 Die Funktion "Referenzkurve laden" 11.5 Vor-Ort-Anzeige konfigurieren 11.5.1 Werkseinstellung der Vor-Ort-Anzeige bei Trennschichtmessungen Parameter Werkeinstellung bei Geräten mit 1 Strom- Werkeinstellung bei Geräten mit 2 Strom- ausgang ausgängen Format Anzeige 1 Wert groß...
Seite 54 Inbetriebnahme über Bedienmenü Levelflex FMP55 PROFIBUS PA • Duplizieren Die Messumformerkonfiguration des Geräts wird mithilfe seines Anzeigemoduls auf ein anderes Gerät übertragen. Folgende, die jeweilige Messstelle kennzeichnenden Daten werden dabei nicht übertragen: Medientyp • Vergleichen Die im Anzeigemodul gespeicherte Gerätekonfiguration wird mit der aktuellen Geräte- konfiguration des HistoROM verglichen.
Seite 55 Levelflex FMP55 PROFIBUS PA Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebung 12.1.1 Allgemeine Fehler Fehler Mögliche Ursache Behebung Gerät reagiert nicht. Versorgungsspannung liegt nicht Richtige Spannung anlegen. Anschlusskabel haben keinen Kon- Kontaktierung der Kabel prüfen und takt zu den Klemmen.
Seite 56 Diagnose und Störungsbehebung Levelflex FMP55 PROFIBUS PA Fehler Mögliche Ursache Behebung Fehler in der Echoverfolgung Echoverfolgung deaktivieren (Experte → Sensor → Echoverfolgung → Auswer- temodus = Keine Historie). Diagnosemeldung Echo ver- Echoschwelle zu hoch. Parameter Mediengruppe (→  94) loren erscheint nach Ein- prüfen.
Seite 57 Levelflex FMP55 PROFIBUS PA Diagnose und Störungsbehebung 12.2 Diagnoseinformation auf Vor-Ort-Anzeige 12.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 58 Diagnose und Störungsbehebung Levelflex FMP55 PROFIBUS PA Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal...
Seite 59 Levelflex FMP55 PROFIBUS PA Diagnose und Störungsbehebung 12.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 60 Diagnose und Störungsbehebung Levelflex FMP55 PROFIBUS PA • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) • Wartungsbedarf (M) A: Über das Bedienmenü 1. Zu Menü Diagnose navigieren.  In Parameter Aktuelle Diagnose wird das Diagnoseereignis mit Ereignistext angezeigt.
Seite 61 Levelflex FMP55 PROFIBUS PA Diagnose und Störungsbehebung C: Über die Funktion "Eventliste / Erweitertes HistoROM" ("Eventlist / Extended His- toROM") Die Funktion "Eventliste / Erweitertes HistoROM" ("Eventlist / Extended HistoROM") wählen. Die Funktion "Lade Eventliste" wählen.  Die Ereignisliste einschließlich Behebungsmaßnahmen wird im Fenster "Über- sicht Daten"...
Seite 62 Diagnose und Störungsbehebung Levelflex FMP55 PROFIBUS PA 12.5 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zum Sensor Sondenbruch 1. Ausblendung prüfen Alarm erkannt 2. Sensor prüfen Ansatz am Sensor Sensor reinigen Alarm HF-Kabel 1.
Seite 63 Levelflex FMP55 PROFIBUS PA Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Download verarbei- Download aktiv, bitte warten Warning Linearisierung Linearisierungtabelle prüfen Alarm Konfiguration 1. Gerät neu starten Alarm inkompatibel 2. Service kontaktieren Datensatz 1.
Seite 64 Diagnose und Störungsbehebung Levelflex FMP55 PROFIBUS PA (Dieses Untermenü existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare-Funktion "Event List / HistoROM" ange- zeigt werden). Navigationspfad Diagnose → Ereignis-Logbuch → Ereignisliste Max. 100 Ereignismeldungen können chronologisch angezeigt werden.
Seite 65 Levelflex FMP55 PROFIBUS PA Diagnose und Störungsbehebung Informationsereignis Ereignistext I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1185 Gerät in Anzeige gesichert I1186 Gerät mit Anzeige wiederhergestellt I1187 Messstelle kopiert über Anzeige I1188 Displaydaten gelöscht I1189 Gerätesicherung verglichen I1256 Anzeige: Zugriffsrechte geändert...
Seite 66 Wartung Levelflex FMP55 PROFIBUS PA Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 13.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. 13.2 Generelle Reinigungshinweise Je nach Anwendung können sich Verschmutzungen oder Ablagerungen an der Sonde bil- den.
Seite 67 Gerätebezeichnung auf dem Typenschild beachten. Nur Teile durch gleiche Teile erset- zen. ‣ Reparaturen gemäß Anleitung durchführen. ‣ Nur der Endress+Hauser Service ist berechtigt, ein zertifiziertes Gerät in eine andere zertifizierte Variante umzubauen. 14.1.3 Austausch von Elektronikmodulen Nach dem Austausch von Elektronikmodulen ist kein Neuabgleich des Geräts erforderlich, da die Parameter im HistoROM innerhalb des Gehäuses gespeichert sind.
Seite 68 Reparatur Levelflex FMP55 PROFIBUS PA 14.2 Ersatzteile • Einige austauschbare Messgerät-Komponenten sind durch ein Ersatzteiltypenschild gekennzeichnet. Dieses enthält Informationen zum Ersatzteil. • Im Anschlussraumdeckel des Messgeräts befindet sich ein Ersatzteiltypenschild, das fol- gende Angaben enthält: • Eine Auflistung der wichtigsten Ersatzteile zum Messgerät inklusive ihrer Bestellinfor- mation.
Seite 69 Levelflex FMP55 PROFIBUS PA Zubehör Zubehör Aktuell verfügbares Zubehör zum Produkt ist über www.endress.com auswählbar: 1. Produkt mit Hilfe der Filter und Suchmaske auswählen. 2. Produktseite öffnen. 3. Ersatzteile und Zubehör auswählen. 15.1 Gerätespezifisches Zubehör 15.1.1 Wetterschutzhaube Die Wetterschutzhaube kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt"...
Seite 70 Zubehör Levelflex FMP55 PROFIBUS PA 299 (11.8) 202 (7.95) A0015472  27 Abmessungen. Maßeinheit mm (in) Material • Schutzhaube; 316L (1.4404) • Halter; 316L (1.4404) • Montagewinkel; 316L (1.4404) • Spannschraube; 316L (1.4404) + Kohlenstofffaden • Gummiformteil (4x); EPDM • Schrauben; A4 •...
Seite 71 Levelflex FMP55 PROFIBUS PA Zubehör ø42...60 (1.65...2.36) 122 (4.8) 127...140 (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  28 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage A0015143  29 Material; Montagehalter Halter, 316L (1.4404) Rundbügel, 316L (1.4404); Schrauben/Muttern, A4-70; Distanzhülsen, 316L (1.4404) Halbschalen, 316L (1.4404)
Seite 72 Zubehör Levelflex FMP55 PROFIBUS PA A0014577 Für Sonde 8 mm (0,3 in) Für Sonden 12 mm (0,47 in) und 16 mm (0,63 in) Der Zentrierstern passt für Sonden mit Stabdurchmesser 8 mm (0,3 in), 12 mm (0,47 in) und 16 mm (0,63 in) (auch beschichtete Stabsonden) und kann in Rohren von DN40 bis DN50 eingesetzt werden.
Seite 73 Levelflex FMP55 PROFIBUS PA Zubehör Ø4 (0.16) A0035182 Der Zentrierstern passt für Sonden mit Seildurchmesser 4 mm (¹⁄₆ in) (auch beschichtete Seilsonden). Zu Einzelheiten: SD01961F • Werkstoff: PEEK • Zulässiger Prozesstemperaturbereich: –60 … +250 °C (–76 … +482 °F) Bestellnummer Zubehör: •...
Seite 74 Zubehör Levelflex FMP55 PROFIBUS PA Technische Daten • Werkstoff: • Kunststoff PBT • 316L/1.4404 • Aluminium • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: • SD02 (Drucktasten) • SD03 (Touch control) • Verbindungskabel: •...
Seite 75 Levelflex FMP55 PROFIBUS PA Zubehör A0021734 Technische Daten • Widerstand pro Kanal: 2 × 0,5 Ω • Schwellengleichspannung: 400 … 700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF • Nennableitstrom (8/20 μs): 10 kA • Passend für Leiterquerschnitte: 0,2 … 2,5 mm (24 …...
Seite 76 Option NF (Bluetoothmodul) aufgeführt ist. Für Einzelheiten: Dokument "Sonderdokumentation" SD02252F 15.2 Kommunikationsspezifisches Zubehör Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops Bestellnummer: 51516983 Für Einzelheiten: Dokument "Technische Information" TI00405C 15.3 Servicespezifisches Zubehör...
Seite 77 Levelflex FMP55 PROFIBUS PA Zubehör FieldCare SFE500 FDT-basiertes Anlagen-Asset-Management-Tool Es kann alle intelligenten Feldeinrichtungen in Ihrer Anlage konfigurieren und unterstützt Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 78 Bedienmenü Levelflex FMP55 PROFIBUS PA Bedienmenü 16.1 Übersicht Bedienmenü (Vor-Ort-Anzeige) Navigation  Bedienmenü Language  Setup →  92 Messstellenbezeichnung →  92 Geräteadresse →  92 Betriebsart →  92 →  93 Längeneinheit Tanktyp →  93 Rohrdurchmesser →...
Seite 79 Levelflex FMP55 PROFIBUS PA Bedienmenü Aufnahme Ausblendung →  103 →  103 Distanz ‣ Analog inputs ‣ Analog input 1 … 6 →  104 Channel →  104 PV filter time →  104 Fail safe type →  105 Fail safe value →...
Seite 80 Bedienmenü Levelflex FMP55 PROFIBUS PA Einheit nach Linearisierung →  119 Freitext →  120 →  121 Maximaler Wert Durchmesser →  122 Zwischenhöhe →  122 Tabellenmodus →  122 ‣ Tabelle bearbeiten Füllstand Kundenwert Tabelle aktivieren →  124 ‣...
Seite 81 Levelflex FMP55 PROFIBUS PA Bedienmenü ‣ Schaltausgang →  135 →  135 Funktion Schaltausgang Zuordnung Status →  135 Zuordnung Grenzwert →  136 Zuordnung Diagnoseverhalten →  136 Einschaltpunkt →  137 Einschaltverzögerung →  138 Ausschaltpunkt →  138 Ausschaltverzögerung...
Seite 82 Bedienmenü Levelflex FMP55 PROFIBUS PA Hintergrundbeleuchtung →  146 Kontrast Anzeige →  146 ‣ →  147 Datensicherung Anzeigemodul Betriebszeit →  147 Letzte Datensicherung →  147 Konfigurationsdaten verwalten →  147 →  148 Ergebnis Vergleich ‣...
Seite 83 Levelflex FMP55 PROFIBUS PA Bedienmenü Firmware-Version →  157 →  157 Gerätename Bestellcode →  158 Erweiterter Bestellcode 1 … 3 →  158 Status PROFIBUS Master Config →  158 PROFIBUS ident number →  158 ‣ Messwerte →...
Seite 84 Bedienmenü Levelflex FMP55 PROFIBUS PA ‣ Simulation →  168 Zuordnung Prozeßgrösse →  169 →  169 Wert Prozessgröße Simulation Schaltausgang →  169 Schaltzustand →  170 Simulation Gerätealarm →  170 Kategorie Diagnoseereignis Simulation Diagnoseereignis →  170 ‣...
Seite 85 Levelflex FMP55 PROFIBUS PA Bedienmenü 16.2 Übersicht Bedienmenü (Bedientool) Navigation  Bedienmenü  Setup →  92 →  92 Messstellenbezeichnung Geräteadresse →  92 Betriebsart →  92 Längeneinheit →  93 →  93 Tanktyp Rohrdurchmesser →  93 Mediengruppe →...
Seite 86 Bedienmenü Levelflex FMP55 PROFIBUS PA PV filter time →  104 Fail safe type →  105 →  105 Fail safe value ‣ Erweitertes Setup →  106 Status Verriegelung →  106 Zugriffsrechte Bediensoftware →  106 →  107 Freigabecode eingeben ‣...
Seite 87 Levelflex FMP55 PROFIBUS PA Bedienmenü Maximaler Wert →  121 →  122 Durchmesser Zwischenhöhe →  122 Tabellenmodus →  122 Tabellen Nummer →  123 Füllstand →  124 Füllstand →  124 Kundenwert →  124 Tabelle aktivieren →...
Seite 88 Bedienmenü Levelflex FMP55 PROFIBUS PA Zuordnung Grenzwert →  136 Zuordnung Diagnoseverhalten →  136 →  137 Einschaltpunkt Einschaltverzögerung →  138 Ausschaltpunkt →  138 Ausschaltverzögerung →  139 →  139 Fehlerverhalten Schaltzustand →  139 Invertiertes Ausgangssignal →...
Seite 89 Levelflex FMP55 PROFIBUS PA Bedienmenü Letzte Datensicherung →  147 →  147 Konfigurationsdaten verwalten Sicherung Status →  148 Ergebnis Vergleich →  148 ‣ Administration →  150 Freigabecode definieren Gerät zurücksetzen →  150  Diagnose →  153 Aktuelle Diagnose →...
Seite 90 Bedienmenü Levelflex FMP55 PROFIBUS PA Status PROFIBUS Master Config →  158 PROFIBUS ident number →  158 ‣ →  159 Messwerte Distanz →  96 Füllstand linearisiert →  121 Trennschichtdistanz →  99 →  121 Trennschicht linearisiert Dicke oberes Medium →...
Seite 91 Levelflex FMP55 PROFIBUS PA Bedienmenü Simulation Gerätealarm →  170 →  170 Simulation Diagnoseereignis ‣ Gerätetest →  171 Start Gerätetest →  171 Ergebnis Gerätetest →  171 Letzter Test →  171 Füllstandsignal →  172 Einkopplungssignal →...
Seite 92 Bedienmenü Levelflex FMP55 PROFIBUS PA 16.3 Menü "Setup" • : Kennzeichnet die Navigation zum Parameter über das Anzeige- und Bedienmo- • : Kennzeichnet die Navigation zum Parameter über Bedientools (z.B. FieldCare) • : Kennzeichnet Parameter, die über die Freigabecode gesperrt werden können.
Seite 93 Levelflex FMP55 PROFIBUS PA Bedienmenü Längeneinheit  Navigation  Setup → Längeneinheit Beschreibung Längeneinheit der Distanzberechnung. Auswahl SI-Einheiten US-Einheiten • mm • ft • m • in Tanktyp  Navigation  Setup → Tanktyp Voraussetzung Medientyp = Flüssigkeit Beschreibung Tanktyp wählen.
Seite 94 Bedienmenü Levelflex FMP55 PROFIBUS PA Mediengruppe  Navigation  Setup → Mediengruppe Voraussetzung • Für FMP51/FMP52/FMP54/FMP55: Betriebsart (→  92) = Füllstand • Medientyp = Flüssigkeit Beschreibung Mediengruppe wählen. Auswahl • Sonstiges • Wässrig (DK >= 4) Zusätzliche Information Mit diesem Parameter wird die Dielektrizitätskonstante (DK) des Mediums grob festgelegt.
Seite 95 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information A0013177  30 Abgleich Leer (E) bei Trennschichtmessungen Bei Trennschichtmessungen gilt der Parameter Abgleich Leer sowohl für die Trenn- schichthöhe als auch für den Gesamtfüllstand. Abgleich Voll  Navigation  Setup → Abgleich Voll Beschreibung Spanne: max.
Seite 96 Bedienmenü Levelflex FMP55 PROFIBUS PA Füllstand Navigation  Setup → Füllstand Beschreibung Zeigt gemessenen Füllstand L (vor Linearisierung). Zusätzliche Information A0013195  32 Füllstand bei Trennschichtmessungen • Die Einheit ist bestimmt durch den Parameter Füllstandeinheit (→  110). • Bei Trennschichtmessungen bezieht sich dieser Parameter immer auf den Gesamt- füllstand.
Seite 97 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information A0013199  33 Distanz bei Trennschichtmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→  93). Signalqualität Navigation  Setup → Signalqualität Beschreibung Zeigt die Signalqualität des ausgewerteten Echos. Zusätzliche Information Bedeutung der Anzeige •...
Seite 98 Für die Dielektrizitätskonstante (ε -Wert) vieler wichtiger in der Industrie verwende- ten Medien siehe: • Dielektrizitätskonstante (ε -Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Trennschicht Navigation  Setup → Trennschicht Voraussetzung Betriebsart (→  92) = Trennschicht oder Trennschicht + Kapazitiv Beschreibung Zeigt gemessene Trennschichthöhe L...
Seite 99 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information A0013197 Die Einheit ist bestimmt durch Parameter Füllstandeinheit (→  110). Trennschichtdistanz Navigation  Setup → Trennschichtdist Voraussetzung Betriebsart (→  92) = Trennschicht oder Trennschicht + Kapazitiv Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zur...
Seite 100 Bedienmenü Levelflex FMP55 PROFIBUS PA Bestätigung Distanz  Navigation  Setup → Bestätig. Dist. Beschreibung Angeben, ob gemessene Distanz und tatsächliche Distanz übereinstimmen. Anhand der Eingabe legt das Gerät den Ausblendungsbereich fest. Auswahl • Manuelle Map-Aufnahme • Distanz Ok • Distanz unbekannt •...
Seite 101 Levelflex FMP55 PROFIBUS PA Bedienmenü • Distanz zu groß Zu wählen, wenn die angezeigte Distanz größer ist als die tatsächliche Distanz. Das Gerät korrigiert die Signalauswertung und kehrt zu Parameter Bestätigung Distanz zurück. Es wird die neu berechnete Distanz angezeigt. Der Vergleich ist iterativ zu wiederholen, bis die angezeigte mit der tatsächlichen Distanz übereinstimmt.
Seite 102 Bedienmenü Levelflex FMP55 PROFIBUS PA Zusätzliche Information Dieser Parameter bestimmt, bis zu welcher Distanz die neue Ausblendung aufgenommen werden soll. Die Distanz wird ab dem Referenzpunkt gemessen, das heißt ab der Unter- kante des Montageflansches oder Einschraubstücks. Auf der Vor-Ort-Anzeige wird als Referenz der Parameter Aktuelle Ausblendung (→...
Seite 103 Levelflex FMP55 PROFIBUS PA Bedienmenü 16.3.1 Assistent "Ausblendung" Assistent Ausblendung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur Ausblendung direkt in Menü Setup (→  92) In Assistent Ausblendung werden jeweils zwei Parameter gleichzeitig auf dem Dis- play angezeigt.
Seite 104 Bedienmenü Levelflex FMP55 PROFIBUS PA 16.3.2 Untermenü "Analog input 1 … 6" Für jeden Analog-Input-Block des Geräts gibt es ein Analog input. An dieser Stelle des Menüs sind nur die wichtigsten Parameter des jeweiligen Blocks verfügbar. Für ein vollständige Liste aller Blockparameter siehe Experte → Analog inputs → Analog input 1 …...
Seite 105 Levelflex FMP55 PROFIBUS PA Bedienmenü Fail safe type  Navigation  Experte → Analog inputs → Analog input 1 … 6 → Fail safe type Beschreibung Standardparameter FSAFE_TYPE des Analog-Input-Blocks nach den PROFIBUS-Profilen Auswahl • Fail safe value • Fallback value •...
Seite 106 Bedienmenü Levelflex FMP55 PROFIBUS PA 16.3.3 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitert. Setup Status Verriegelung Navigation  Setup → Erweitert. Setup → Status Verrieg. Beschreibung Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Anzeige • Hardware-verriegelt • SIL-verriegelt •...
Seite 107 • Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...
Seite 108 Bedienmenü Levelflex FMP55 PROFIBUS PA Untermenü "Trennschicht" Navigation  Setup → Erweitert. Setup → Trennschicht Prozesseigenschaft  Navigation  Setup → Erweitert. Setup → Trennschicht → Prozesseigensch. Beschreibung Typische Trennschicht-Änderungsgeschwindigkeit angeben. Auswahl • Schnell > 1 m/min • Standard < 1 m/min •...
Seite 109 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Optionen • Sonderparam.: Automatische Dk Ber. • Voraussetzung: Die spezifische Kapazität (pF/m) ist bekannt • Signalauswertung: Solange eine eindeutige Trennschicht vorliegt, werden der Gesamtfüllstand und die Trennschichthöhe über das Geführte Radar bestimmt. Die Dielektrizitätskonstante des oberen Mediums wird dabei ständig nachkorrigiert.
Seite 110 -Wert) vieler wichtiger in der Industrie verwende- ten Medien siehe: • Dielektrizitätskonstante (ε -Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Die Werkseinstellung, ε = 80, gilt für Wasser bei 20 °C (68 °F). Füllstandeinheit ...
Seite 111 Levelflex FMP55 PROFIBUS PA Bedienmenü A0013220 Ausblendung von Störechos am oberen Sondenende Ausblendung des Gesamtfüllstands bei geflutetem Bypass UB Obere Blockdistanz Füllstandkorrektur  Navigation  Setup → Erweitert. Setup → Trennschicht → Füllstandkorr. Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0 … 200 000,0 % Zusätzliche Information...
Seite 112 Bedienmenü Levelflex FMP55 PROFIBUS PA Zusätzliche Information A0013313 UP Trennschichtdicke (= Dicke des oberen Mediums) Zusammen mit diesem Parameter wird auf der Vor-Ort-Anzeige die gemessene Trennschichtdicke angezeigt. Durch Vergleich der beiden Trennschichtdicken kann das Gerät die Dielektrizitätskonstante des oberen Mediums selbstständig korrigieren.
Seite 113 Levelflex FMP55 PROFIBUS PA Bedienmenü Benutze berechneten DK Wert  Navigation  Setup → Erweitert. Setup → Trennschicht → Nutz. berech. DK Beschreibung Angeben, ob die berechnete Dielektrizitätskonstante benutzt werden soll. Auswahl • Sichern und beenden • Abbrechen und beenden Zusätzliche Information...
Seite 114 Bedienmenü Levelflex FMP55 PROFIBUS PA Assistent "Automatische DK Berechnung" Assistent Automatische DK Berechnung ist nur bei Bedienung über Vor-Ort-Anzeige vorhanden. Bei Bedienung über Bedientool befinden sich die Parameter zur automati- schen DK-Berechnung direkt in Untermenü Trennschicht (→  108) In Assistent Automatische DK Berechnung werden jeweils ein oder zwei Parameter gleichzeitig auf dem Display angezeigt.
Seite 115 Levelflex FMP55 PROFIBUS PA Bedienmenü Untermenü "Linearisierung" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  34 Linearisierung: Umrechnung des Füllstands und gegebenenfalls der Trennschicht in ein Volumen oder ein Gewicht;...
Seite 116 Bedienmenü Levelflex FMP55 PROFIBUS PA Aufbau des Untermenüs auf der Vor-Ort-Anzeige Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart Einheit nach Linearisierung Freitext Maximaler Wert Durchmesser Zwischenhöhe Tabellenmodus ‣ Tabelle bearbeiten Füllstand Kundenwert Tabelle aktivieren Endress+Hauser...
Seite 117 Levelflex FMP55 PROFIBUS PA Bedienmenü Aufbau des Untermenüs im Bedientool (z.B. FieldCare) Navigation  Setup → Erweitert. Setup → Linearisierung ‣ Linearisierung Linearisierungsart Einheit nach Linearisierung Freitext Füllstand linearisiert Trennschicht linearisiert Maximaler Wert Durchmesser Zwischenhöhe Tabellenmodus Tabellen Nummer Füllstand Füllstand...
Seite 118 Bedienmenü Levelflex FMP55 PROFIBUS PA Beschreibung der Parameter Navigation  Setup → Erweitert. Setup → Linearisierung Linearisierungsart  Navigation  Setup → Erweitert. Setup → Linearisierung → Linearisier. Art Beschreibung Linearisierungsart wählen. Auswahl • Keine • Linear • Tabelle • Pyramidenboden •...
Seite 119 Levelflex FMP55 PROFIBUS PA Bedienmenü Bedeutung der Optionen • Keine Der Füllstand wird ohne Umrechnung in der Füllstandeinheit ausgegeben. • Linear Der Ausgabewert (Volumen/Gewicht) ist proportional zum Füllstand L. Das gilt bei- spielsweise für stehend zylindrische Tanks und Silos. Folgende Parameter müssen zusätzlich angegeben werden:...
Seite 120 Bedienmenü Levelflex FMP55 PROFIBUS PA Beschreibung Einheit für den linearisierten Wert wählen. Auswahl Auswahl/Eingabe (uint16) • 1095 = [short Ton] • 1094 = [lb] • 1088 = [kg] • 1092 = [Ton] • 1048 = [US Gal.] • 1049 = [Imp. Gal.] •...
Seite 121 Levelflex FMP55 PROFIBUS PA Bedienmenü Beschreibung Einheitenkennzeichen eingeben. Eingabe Bis zu 32 alphanumerische Zeichen (Buchstaben, Zahlen, Sonderzeichen) Füllstand linearisiert Navigation  Setup → Erweitert. Setup → Linearisierung → Füllst.linearis. Beschreibung Zeigt linearisierten Füllstand. Zusätzliche Information • Die Einheit ist bestimmt durch den Parameter Einheit nach Linearisierung.
Seite 122 Bedienmenü Levelflex FMP55 PROFIBUS PA Durchmesser  Navigation  Setup → Erweitert. Setup → Linearisierung → Durchmesser Voraussetzung Linearisierungsart (→  118) hat einen der folgenden Werte: • Zylindrisch liegend • Kugeltank Eingabe 0 … 9 999,999 m Zusätzliche Information Die Einheit ist definiert in Parameter Längeneinheit (→...
Seite 123 Levelflex FMP55 PROFIBUS PA Bedienmenü Auswahl • Manuell • Halbautomatisch • Tabelle löschen • Tabelle sortieren Zusätzliche Information Bedeutung der Optionen • Manuell Für jeden Tabellenpunkt werden der Füllstand und der zugehörige linearisierte Wert manuell eingegeben. • Halbautomatisch Für jeden Tabellenpunkt wird der Füllstand vom Gerät gemessen. Der zugehörige linear- isierte Wert wird manuell eingegeben.
Seite 124 Bedienmenü Levelflex FMP55 PROFIBUS PA Eingabe 1 … 32 Füllstand (Manuell)  Navigation  Setup → Erweitert. Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  118) = Tabelle • Tabellenmodus (→  122) = Manuell Beschreibung Füllstand des Tabellenpunkts angeben (Wert vor Linearisierung).
Seite 125 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Optionen • Deaktivieren Es wird keine Linearisierung berechnet. Wenn gleichzeitig Linearisierungsart (→  118) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert.
Seite 126 Bedienmenü Levelflex FMP55 PROFIBUS PA Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitert. Setup → Sicherh.einst. Ausgang bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.einst. → Ausg. Echoverl. Beschreibung Ausgangsverhalten bei Echoverlust Auswahl • Letzter gültiger Wert • Rampe bei Echoverlust •...
Seite 127 Levelflex FMP55 PROFIBUS PA Bedienmenü Rampe bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.einst. → Rampe Echoverl. Voraussetzung Ausgang bei Echoverlust (→  126) = Rampe bei Echoverlust Beschreibung Rampensteigung bei Echoverlust Eingabe Gleitkommazahl mit Vorzeichen Zusätzliche Information...
Seite 128 Wenn eine dieser Bedingungen nicht erfüllt ist, werden Signale in der Blockdistanz grundsätzlich ignoriert. Im Parameter Blockdistanz Auswerteart kann ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. Bei Bedarf kann durch den Endress+Hauser-Service ein anderes Verhalten für Signale in der Blockdistanz parametriert werden. A0013219  36 Blockdistanz (UB) bei Messung in Flüssigkeiten...
Seite 129 Levelflex FMP55 PROFIBUS PA Bedienmenü Assistent "WHG-Bestätigung" Assistent WHG-Bestätigung ist nur bei Geräten mit WHG-Zulassung vorhanden (Merkmal 590: "Weitere Zulassung", Ausprägung LC: "WHG Überfüllsicherung" ), solange sie sich nicht im WHG-verriegelten Zustand befinden. Assistent WHG-Bestätigung wird benötigt, um das Gerät in den WHG-verriegelten Zustand zu bringen.
Seite 130 Bedienmenü Levelflex FMP55 PROFIBUS PA Assistent "WHG deaktivieren" Der Assistent WHG deaktivieren (→  130) ist nur vorhanden, wenn das Gerät WHG-verriegelt ist. Für Einzelheiten siehe das "Handbuch zur funktionalen Sicherheit" zum jeweiligen Gerät. Navigation  Setup → Erweitert. Setup → WHG deaktivieren Schreibschutz rücksetzen...
Seite 131 Levelflex FMP55 PROFIBUS PA Bedienmenü Untermenü "Sondeneinstellungen" Mit Untermenü Sondeneinstellungen lässt sich sicherstellen, dass das Gerät das Sonde- nendsignal in der Hüllkurve richtig zuordnet. Die richtige Zuordnung erkennt man daran, dass die vom Gerät angezeigte Sondenlänge mit der tatsächlichen Sondenlänge überein- stimmt.
Seite 132 Bedienmenü Levelflex FMP55 PROFIBUS PA Bestätigung Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Bestät. Sondenl. Beschreibung Angeben, ob der in Parameter Aktuelle Sondenlänge angezeigte Wert mit der tatsächli- chen Sondenlänge übereinstimmt. Aufgrund dieser Eingabe führt das Gerät eine Sonden- längenkorrektur durch.
Seite 133 Levelflex FMP55 PROFIBUS PA Bedienmenü Assistent "Sondenlängenkorrektur" Assistent Sondenlängenkorrektur ist nur bei Bedienung über Vor-Ort-Anzeige vor- handen. Bei Bedienung über Bedientool befinden sich die Parameter zur Sondenlän- genkorrektur direkt in Untermenü Sondeneinstellungen (→  131). Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr.
Seite 134 Bedienmenü Levelflex FMP55 PROFIBUS PA Aktuelle Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr. → Akt. Sondenlänge Beschreibung • In den meisten Fällen: Zeigt Sondenlänge enstprechend dem aktuell gemessenen Sondenendsignal. • Für Bestätigung Sondenlänge (→  132) = Manuell: Tatsächliche Sondenlänge angeben.
Seite 135 Levelflex FMP55 PROFIBUS PA Bedienmenü Untermenü "Schaltausgang" Das Untermenü Schaltausgang (→  135) ist nur vorhanden bei Geräten mit Schalt- ausgang. Navigation  Setup → Erweitert. Setup → Schaltausgang Funktion Schaltausgang  Navigation  Setup → Erweitert. Setup → Schaltausgang → Funkt.Schaltausg Beschreibung Funktion für Schaltausgang wählen.
Seite 136 Bedienmenü Levelflex FMP55 PROFIBUS PA Auswahl • Aus • Digitalausgang ED 1 • Digitalausgang ED 2 • Digitalausgang 1 • Digitalausgang 2 • Digitalausgang 3 • Digitalausgang 4 Zusätzliche Information Die Optionen Digitalausgang ED 1 und Digitalausgang ED 2 beziehen sich auf die Erwei- terte-Diagnose-Blöcke.
Seite 137 Levelflex FMP55 PROFIBUS PA Bedienmenü Einschaltpunkt  Navigation  Setup → Erweitert. Setup → Schaltausgang → Einschaltpunkt Voraussetzung Funktion Schaltausgang (→  135) = Grenzwert Beschreibung Messwert für Einschaltpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage der Parameter Einschaltpunkt und Ausschaltpunkt: Einschaltpunkt >...
Seite 138 Bedienmenü Levelflex FMP55 PROFIBUS PA A0015586 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltverzögerung  Navigation  Setup → Erweitert. Setup → Schaltausgang → Einschaltverz. Voraussetzung • Funktion Schaltausgang (→  135) = Grenzwert • Zuordnung Grenzwert (→  136) ≠ Aus Beschreibung Verzögerungszeit für das Einschalten vom Schaltausgang festlegen.
Seite 139 Levelflex FMP55 PROFIBUS PA Bedienmenü Ausschaltverzögerung  Navigation  Setup → Erweitert. Setup → Schaltausgang → Ausschaltverz. Voraussetzung • Funktion Schaltausgang (→  135) = Grenzwert • Zuordnung Grenzwert (→  136) ≠ Aus Beschreibung Verzögerungszeit für das Ausschalten vom Schaltausgang festlegen.
Seite 140 Bedienmenü Levelflex FMP55 PROFIBUS PA Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
Seite 141 Levelflex FMP55 PROFIBUS PA Bedienmenü Untermenü "Anzeige" Untermenü Anzeige ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlos- sen ist. Navigation  Setup → Erweitert. Setup → Anzeige Language Navigation  Setup → Erweitert. Setup → Anzeige → Language Beschreibung Sprache der Vor-Ort-Anzeige einstellen.
Seite 142 Bedienmenü Levelflex FMP55 PROFIBUS PA Zusätzliche Information 4841.000 Â A0019963  37 "Format Anzeige" = "1 Wert groß" Â 93.5 % Â 159.0 A0019964  38 "Format Anzeige" = "1 Bargraph + 1 Wert" Â 93.5 Â 159.0 A0019965  39 "Format Anzeige"...
Seite 143 Levelflex FMP55 PROFIBUS PA Bedienmenü 1 … 4. Anzeigewert  Navigation  Setup → Erweitert. Setup → Anzeige → 1. Anzeigewert Beschreibung Messwert wählen, der auf der Vor-Ort-Anzeige dargestellt wird. Auswahl • Füllstand linearisiert • Distanz • Trennschicht linearisiert • Trennschichtdistanz •...
Seite 144 Bedienmenü Levelflex FMP55 PROFIBUS PA Intervall Anzeige Navigation  Setup → Erweitert. Setup → Anzeige → Intervall Anz. Beschreibung Anzeigedauer von Messwerten auf Vor-Ort-Anzeige einstellen, wenn diese im Wechsel angezeigt werden. Eingabe 1 … 10 s Zusätzliche Information Dieser Parameter ist nur relevant, wenn mehr Messwerte festgelegt werden als aufgrund der gewählten Darstellungsform gleichzeitig auf der Vor-Ort-Anzeige angezeigt werden...
Seite 145 Levelflex FMP55 PROFIBUS PA Bedienmenü Kopfzeilentext  Navigation  Setup → Erweitert. Setup → Anzeige → Kopfzeilentext Voraussetzung Kopfzeile (→  144) = Freitext Beschreibung Text für Kopfzeile der Vor-Ort-Anzeige eingeben. Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (12) Zusätzliche Information Wie viele Zeichen angezeigt werden können, ist abhängig von den verwendeten Zeichen.
Seite 146 Bedienmenü Levelflex FMP55 PROFIBUS PA Zusätzliche Information • Gilt nur für Zahlen im Bedienmenü (zum Beispiel Abgleich Leer, Abgleich Voll), nicht für die Messwertdarstellung. Für die Messwertdarstellung wird die Zahl der Nachkom- mastellen eingestellt in den Parametern 1 … 4. Nachkommastellen •...
Seite 147 Levelflex FMP55 PROFIBUS PA Bedienmenü Untermenü "Datensicherung Anzeigemodul" Dieses Untermenü ist nur sichtbar, wenn am Gerät ein Anzeigemodul angeschlossen ist. Die Konfiguration des Gerätes lässt sich zu einem beliebigen Zeitpunkt im Anzeigemodul speichern. Die gespeicherte Konfiguration kann zu einem späteren Zeitpunkt wieder ins Gerät geladen werden (um zum Beispiel einen definierten Zustand wieder herzustellen).
Seite 148 Bedienmenü Levelflex FMP55 PROFIBUS PA Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Paramater wird ohne Aktion verlassen. • Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM (im Gerät eingebaut) in das Anzei- gemodul des Geräts gesichert. • Wiederherstellen Die letzte Sicherungskopie der Gerätkonfiguration wird aus dem Anzeigemodul in das HistoROM des Geräts zurückgespielt.
Seite 149 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Anzeigeoptionen • Einstellungen identisch Die aktuelle Gerätekonfiguration im Gerät stimmt mit ihrer Sicherungskopie im Anzeige- modul überein. • Einstellungen nicht identisch Die aktuelle Gerätekonfiguration im Gerät stimmt nicht mit ihrer Sicherungskopie im Anzeigemodul überein.
Seite 150 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  107) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
Seite 151 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information Bedeutung der Optionen • Abbrechen Der Parameter wird ohne Aktion verlassen. • Auf Werkseinstellung Alle Parameter werden auf die bestellcodespezifische Werkseinstellung zurückgesetzt. • Auf Auslieferungszustand Alle Parameter werden auf den Auslieferungszustand zurückgesetzt. Der Auslieferungs- zustand kann sich von der Werkseinstellung unterscheiden, wenn bei der Bestellung kundenspezifische Parameterwerte angegeben wurden.
Seite 152 Bedienmenü Levelflex FMP55 PROFIBUS PA Assistent "Freigabecode definieren" Assistent Freigabecode definieren ist nur bei Bedienung über Vor-Ort-Anzeige vor- handen. Bei Bedienung über Bedientool befindet sich Parameter Freigabecode defi- nieren direkt in Untermenü Administration. Parameter Freigabecode bestätigen gibt es bei Bedienung über Bedientool nicht.
Seite 153 Levelflex FMP55 PROFIBUS PA Bedienmenü 16.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Akt. Diagnose Beschreibung Zeigt aktuell anstehende Diagnosemeldung. Zusätzliche Information Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens •...
Seite 154 Bedienmenü Levelflex FMP55 PROFIBUS PA Zeitstempel Navigation  Diagnose → Zeitstempel Betriebszeit ab Neustart Navigation  Diagnose → Zeit ab Neustart Beschreibung Zeigt, welche Zeit seit dem letzten Geräteneustart vergangen ist. Betriebszeit Navigation  Diagnose → Betriebszeit Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist.
Seite 155 Levelflex FMP55 PROFIBUS PA Bedienmenü 16.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1 … 5 Navigation  Diagnose → Diagnoseliste → Diagnose 1 Beschreibung Zeigen aktuell anstehende Diagnosemeldungen mit der höchsten bis fünfthöchsten Priori- tät. Zusätzliche Information Die Anzeige besteht aus: •...
Seite 156 Bedienmenü Levelflex FMP55 PROFIBUS PA 16.4.2 Untermenü "Ereignis-Logbuch" Untermenü Ereignis-Logbuch existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare-Funktion "Event List / HistoROM" angezeigt werden. Navigation  Diagnose → Ereignis-Logbuch Filteroptionen  Navigation ...
Seite 157 Zeigt die Seriennummer vom Messgerät. Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
Seite 158 Bedienmenü Levelflex FMP55 PROFIBUS PA Bestellcode  Navigation  Diagnose → Geräteinfo → Bestellcode Beschreibung Zeigt den Gerätebestellcode. Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Zusätzliche Information Der Bestellcode entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestellcode, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt. Im Gegensatz zu diesem sind aber die Gerätemerkmale am Bestellocde nicht direkt ablesbar.
Seite 159 Levelflex FMP55 PROFIBUS PA Bedienmenü 16.4.4 Untermenü "Messwerte" Navigation  Diagnose → Messwerte Distanz Navigation  Diagnose → Messwerte → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Zusätzliche Information A0013199  42 Distanz bei Trennschichtmessungen Die Einheit ist bestimmt durch den Parameter Längeneinheit (→...
Seite 160 Bedienmenü Levelflex FMP55 PROFIBUS PA Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zur Trennschicht. Zusätzliche Information A0013202 Die Einheit ist bestimmt durch Parameter Längeneinheit (→  93). Trennschicht linearisiert Navigation  Diagnose → Messwerte → Trenns. linearis Voraussetzung Betriebsart (→...
Seite 161 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information A0013313 UP Dicke oberes Medium Die Einheit ist bestimmt durch Parameter Einheit nach Linearisierung →  119. Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspg. 1 Schaltzustand Navigation  Diagnose → Messwerte → Schaltzustand Beschreibung Zeigt aktuellen Zustand vom Schaltausgang.
Seite 162 Bedienmenü Levelflex FMP55 PROFIBUS PA 16.4.5 Untermenü "Analog input 1 … 6" Für jeden Analog-Input-Block des Geräts gibt es ein Untermenü Analog input. An dieser Stelle des Menüs sind nur die wichtigsten Parameter des jeweiligen Blocks ver- fügbar. Für ein vollständige Liste aller Blockparameter siehe Diagnose → Analog inputs →...
Seite 163 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information • Für Mode block actual = Man: Den Ausgangswert des Analog-Input-Blocks hier eingeben. • In allen anderen Fällen: Der Ausgangswert des Anlog-Input-Blocks wird hier angezeigt. Out status Navigation  Diagnose → Analog inputs → Analog input 1 … 6 → Out status...
Seite 164 Bedienmenü Levelflex FMP55 PROFIBUS PA 16.4.6 Untermenü "Messwertspeicher" Navigation  Diagnose → Messwertspeicher Zuordnung 1 … 4. Kanal  Navigation  Diagnose → Messwertspeicher → Zuord. 1 … 4. Kanal Auswahl • Aus • Füllstand linearisiert • Distanz • Ungefilterte Distanz •...
Seite 165 Levelflex FMP55 PROFIBUS PA Bedienmenü Zusätzliche Information Dieser Parameter bestimmt den zeitlichen Abstand der einzelnen Datenpunkte im Daten- speicher und somit die maximale speicherbare Prozesszeit T • Bei Nutzung von 1 Speicherkanal: T = 1000 ⋅ t • Bei Nutzung von 2 Speicherkanälen: T = 500 ⋅...
Seite 166 Bedienmenü Levelflex FMP55 PROFIBUS PA Untermenü "Anzeige 1 … 4. Kanal" Die Untermenüs Anzeige 1 … 4. Kanal existieren nur bei Bedienung über Vor-Ort- Anzeige. Bei Bedienung über FieldCare kann das Diagramm über die FieldCare-Funk- tion "Event List / HistoROM" angezeigt werden.
Seite 167 Levelflex FMP55 PROFIBUS PA Bedienmenü 16.4.7 Untermenü "Simulation" Untermenü Simulation dient zur Simulation bestimmter Messwerte oder Situationen. Damit lässt sich die korrekte Parametrierung des Geräts sowie nachgeschalteter Auswer- teeinheiten prüfen. Simulierbare Situationen Zu simulierende Situation Zugehörige Parameter Bestimmter Wert einer Prozessgröße •...
Seite 168 Bedienmenü Levelflex FMP55 PROFIBUS PA Aufbau des Untermenüs Navigation  Experte → Diagnose → Simulation ‣ Simulation Zuordnung Prozeßgrösse →  169 Wert Prozessgröße →  169 Simulation Schaltausgang →  169 →  170 Schaltzustand Simulation Gerätealarm →  170 Simulation Diagnoseereignis →...
Seite 169 Levelflex FMP55 PROFIBUS PA Bedienmenü Beschreibung der Parameter Navigation  Experte → Diagnose → Simulation Zuordnung Prozeßgrösse  Navigation  Experte → Diagnose → Simulation → Zuordn. Prozeßgr Auswahl • Aus • Füllstand • Trennschicht • Füllstand linearisiert • Trennschicht linearisiert •...
Seite 170 Bedienmenü Levelflex FMP55 PROFIBUS PA Schaltzustand  Navigation  Experte → Diagnose → Simulation → Schaltzustand Voraussetzung Simulation Schaltausgang (→  169) = An Beschreibung Zustand vom Schaltausgang für die Simulation wählen. Auswahl • Offen • Geschlossen Zusätzliche Information Der Schaltausgang folgt dem eingegebenen Wert. Auf diese Weise lässt sich die korrekte Funktion nachgeschalteter Steuergeräte prüfen.
Seite 171 Levelflex FMP55 PROFIBUS PA Bedienmenü 16.4.8 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Start Gerätetest  Navigation  Diagnose → Gerätetest → Start Gerätetest Beschreibung Gerätetest starten. Auswahl • Nein • Ja Zusätzliche Information Wenn ein Echoverlust vorliegt, ist kein Gerätetest möglich.
Seite 172 Bedienmenü Levelflex FMP55 PROFIBUS PA Füllstandsignal Navigation  Diagnose → Gerätetest → Füllstandsignal Voraussetzung Gerätetest wurde durchgeführt. Beschreibung Zeigt Testergebnis für das Füllstandsignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Füllstandsignal = Prüfung nicht i. O.: Einbau des Geräts und Dielektrizitätskonstante des Mediums prüfen.
Seite 173 Levelflex FMP55 PROFIBUS PA Bedienmenü 16.4.9 Untermenü "Heartbeat" Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare oder Devi- ceCare. Es enthält die Wizards, welche mit den Anwendungspaketen Heartbeat Veri- fication und Heartbeat Monitoring zur Verfügung stehen. Detaillierte Beschreibung...
Seite 174 Stichwortverzeichnis Levelflex FMP55 PROFIBUS PA Stichwortverzeichnis 0 … 9 Blockdistanz (Parameter) ....110, 127 Bluetooth® wireless technology ....34 1.
Seite 175 Levelflex FMP55 PROFIBUS PA Stichwortverzeichnis Ereignisliste (Untermenü) ....156 Ereignistext ....... 58 Intervall Anzeige (Parameter) .
Seite 176 Stichwortverzeichnis Levelflex FMP55 PROFIBUS PA Trennschicht (Parameter) ..... 98 Trennschicht (Untermenü) ....108 Rampe bei Echoverlust (Parameter) .
Seite 177 Levelflex FMP55 PROFIBUS PA Stichwortverzeichnis Systemkomponenten ..... . 77 Zugriffsrechte Anzeige (Parameter) ... . . 107 Zugriffsrechte auf Parameter Lesezugriff .
