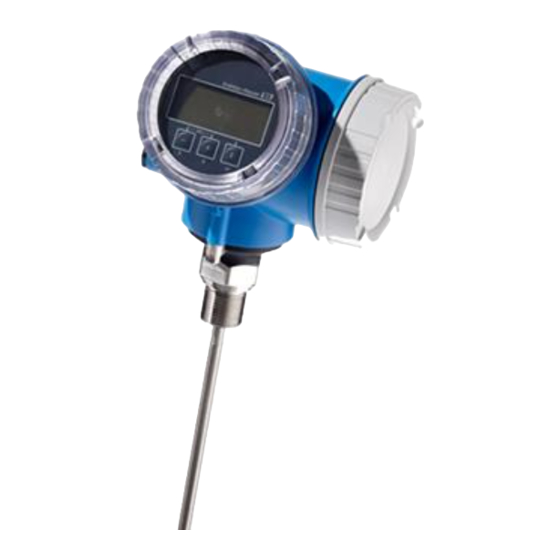

Endress+Hauser Levelflex FMP50 PROFIBUS PA Kurzanleitung
Geführtes radar
Vorschau ausblenden
Andere Handbücher für Levelflex FMP50 PROFIBUS PA:
- Betriebsanleitung (202 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
KA01071F/00/DE/16.18
71396535
2018-04-12
Products
Kurzanleitung
Levelflex FMP50
PROFIBUS PA
Geführtes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex FMP50 PROFIBUS PA
Inhaltszusammenfassung für Endress+Hauser Levelflex FMP50 PROFIBUS PA
- Seite 1 PROFIBUS PA Geführtes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Levelflex FMP50 PROFIBUS PA Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Levelflex FMP50 PROFIBUS PA Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Hinweise zum Dokument ..........4 Darstellungskonventionen . -
Seite 4: Wichtige Hinweise Zum Dokument
Wichtige Hinweise zum Dokument Levelflex FMP50 PROFIBUS PA Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- GEFAHR mieden wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 5: Symbole Für Informationstypen
Levelflex FMP50 PROFIBUS PA Wichtige Hinweise zum Dokument 1.1.4 Symbole für Informationstypen Symbol Bedeutung Symbol Bedeutung Erlaubt Zu bevorzugen Abläufe, Prozesse oder Handlungen, Abläufe, Prozesse oder Handlungen, die erlaubt sind. die zu bevorzugen sind. Verboten Tipp Abläufe, Prozesse oder Handlungen, Kennzeichnet zusätzliche Informatio-... -
Seite 6: Begriffe Und Abkürzungen
Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Management- Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante... -
Seite 7: Eingetragene Marken
Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, Deutschland Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®... -
Seite 8: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-... -
Seite 9: Arbeitssicherheit
Typenschild aufgehoben. Der sichere Betrieb des Gerätes kann dadurch ebenfalls betroffen sein. 2.5.1 CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Endress+Hauser... -
Seite 10: Eac-Konformität
2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens. Produktbeschreibung Produktaufbau 3.1.1... -
Seite 11: Warenannahme Und Produktidentifizierung
• Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •... -
Seite 12: Lagerung, Transport
Lagerung, Transport Levelflex FMP50 PROFIBUS PA Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse oder Sonde kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. -
Seite 13: Montage
Levelflex FMP50 PROFIBUS PA Montage Montage Montagebedingungen 6.1.1 Geeignete Montageposition A0012606 3 Montagebedingungen für Levelflex Endress+Hauser... - Seite 14 Montage Levelflex FMP50 PROFIBUS PA Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters – bei Betonwänden: > 500 mm (20 in), ansonsten kann sich der zulässige Messbereich reduzieren.
-
Seite 15: Fixierung Der Sonde
Levelflex FMP50 PROFIBUS PA Montage 6.1.2 Fixierung der Sonde Fixierung von Seilsonden A0012609 Durchhang: ≥ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstre-... - Seite 16 Montage Levelflex FMP50 PROFIBUS PA Fixierung von Stabsonden • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. • Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibration erforderlich. • Stabsonden nur unmittelbar am Sondenende fixieren.
-
Seite 17: Messgerät Montieren
Levelflex FMP50 PROFIBUS PA Montage Messgerät montieren 6.2.1 Benötigtes Montagewerkzeug • Für Einschraubgewinde 3/4": Gabelschlüssel 36 mm • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Zum Kürzen von Seilsonden: – Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw. SW4 (für 6-mm-Seile) – Säge oder Bolzenschneider •... - Seite 18 Montage Levelflex FMP50 PROFIBUS PA Seilmaterial Drehmoment Gewindestifte 4 mm (0,16 in) 40 mm (1,6 in) 3 mm 5 Nm (3,69 lbf ft) Mit Innensechskantschlüssel die Gewindestifte am Seilgewicht lösen. Hinweis: Die Gewindestifte sind zur Sicherung gegen unbeabsichtigtes Lösen mit einer klemmenden Beschichtung versehen, so dass beim Lösen ein erhöhtes Drehmoment aufgebracht wer-...
-
Seite 19: Gerät Montieren
Levelflex FMP50 PROFIBUS PA Montage 6.2.3 Gerät montieren Geräte mit Einschraubgewinde montieren A0012528 Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und damit am Prozessbehälter befestigen. • Beim Einschrauben nur am Sechskant drehen: – Gewinde 3/4": Gabelschlüssel 36 mm –... - Seite 20 Montage Levelflex FMP50 PROFIBUS PA A0012852 Beim Einführen der Seilsonde in den Behälter Folgendes beachten: • Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen. • Knicken des Seils unbedingt vermeiden. • Ein unkontrolliertes Pendeln des Gewichts vermeiden, weil Schläge Behältereinbauten beschädigen können.
- Seite 21 Levelflex FMP50 PROFIBUS PA Montage VORSICHT Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen oder zu einem unbeabsichtigten Lösen des Steckers führen. ‣ Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbingungs- kabel anbringen. ‣ Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biegera- dius: 100 mm (4").
-
Seite 22: Messumformergehäuse Drehen
Montage Levelflex FMP50 PROFIBUS PA Anschließen des Verbindungskables Benötigtes Werkzeug: Gabelschlüssel SW18 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794 5 Anschließen des Verbindungskabels. - Seite 23 Levelflex FMP50 PROFIBUS PA Montage max. 350° 8 mm 8 mm A0032242 Befestigungsschraube mit Gabelschlüssel lösen. Gehäuse in die gewünschte Richtung drehen. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). 6.2.6 Anzeige drehen Deckel öffnen 3 mm A0021430 Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel...
-
Seite 24: Anzeigemodul Drehen
Montage Levelflex FMP50 PROFIBUS PA Anzeigemodul drehen A0036401 Anzeigemodul mit leichter Drehbewegung herausziehen. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet. -
Seite 25: Montagekontrolle
Levelflex FMP50 PROFIBUS PA Montage Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? -
Seite 26: Elektrischer Anschluss
Elektrischer Anschluss Levelflex FMP50 PROFIBUS PA Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519 6 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm... - Seite 27 Levelflex FMP50 PROFIBUS PA Elektrischer Anschluss VORSICHT Um elektrische Sicherheit sicherzustellen: ‣ Schutzleiterverbindung nicht lösen. ‣ Vor Lösen des Schutzleiters Gerät von der Versorgung trennen. Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (3) anschließen. Falls erforderlich Potenzialausgleichsleitung an der äußeren Erdungs- klemme anschließen.
- Seite 28 Elektrischer Anschluss Levelflex FMP50 PROFIBUS PA Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500 7 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspan- nungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs-...
- Seite 29 Levelflex FMP50 PROFIBUS PA Elektrischer Anschluss Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus A0036530 8 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus Kabelschirm; Kabelspezifikation beachten Anschluss PROFIBUS PA / FOUNDATION Fieldbus Messgerät Schaltausgang (Open Collector) Endress+Hauser...
- Seite 30 Elektrischer Anschluss Levelflex FMP50 PROFIBUS PA 7.1.2 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöff- net werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...
-
Seite 31: Versorgungsspannung
Levelflex FMP50 PROFIBUS PA Elektrischer Anschluss 7.1.3 Versorgungsspannung PROFIBUS PA, FOUNDATION Fieldbus "Hilfsenergie; Ausgang" "Zulassung" Klemmenspannung E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang • Ex-frei 9 … 32 V G: 2-Draht; PROFIBUS PA, Schaltausgang • Ex nA • Ex nA[ia] • Ex ic •... -
Seite 32: Messgerät Anschließen
Elektrischer Anschluss Levelflex FMP50 PROFIBUS PA Externes Überspannungsschutzmodul Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten. - Seite 33 Levelflex FMP50 PROFIBUS PA Elektrischer Anschluss 7.2.2 Anschliessen A0036418 9 Maßeinheit: mm (in) Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
-
Seite 34: Steckbare Federkraftklemmen
Elektrischer Anschluss Levelflex FMP50 PROFIBUS PA Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver- binden. 7.2.3 Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Aderend- hülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort selbständig. -
Seite 35: Anschlusskontrolle
Levelflex FMP50 PROFIBUS PA Elektrischer Anschluss 7.2.4 Deckel Anschlussraum schliessen 3 mm 2,5 Nm A0021491 Deckel des Anschlussraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen. -
Seite 36: Integration In Ein Profibus-Netzwerk
Integration in ein PROFIBUS-Netzwerk Levelflex FMP50 PROFIBUS PA Integration in ein PROFIBUS-Netzwerk Übersicht zur Gerätestammdatei (GSD) Hersteller-ID 17 (0x11) Ident number 0x1558 Profil-Version 3.02 GSD-Datei Informationen und Dateien unter: • www.endress.com GSD-Datei-Version • www.profibus.org Geräteadresse einstellen A0015686 11 Adressschalter im Anschlussklemmenraum 8.2.1... -
Seite 37: Software-Adressierung
Levelflex FMP50 PROFIBUS PA Integration in ein PROFIBUS-Netzwerk 2 + 8 = 10 A0015902 12 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "OFF"; Schalter 1 bis 7 definieren die Adresse. 8.2.2 Software-Adressierung Schalter 8 auf "ON" setzen. -
Seite 38: Inbetriebnahme Über Wizard
Inbetriebnahme über Wizard Levelflex FMP50 PROFIBUS PA Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. Das Gerät mit FieldCare bzw. Device Care verbinden (siehe dazu Kapitel "Bedienmöglich- keiten" in der Betriebsanleitung). -
Seite 39: Inbetriebnahme (Über Bedienmenü)
Levelflex FMP50 PROFIBUS PA Inbetriebnahme (über Bedienmenü) Inbetriebnahme (über Bedienmenü) 10.1 Anzeige- und Bedienmodul 10.1.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 14 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole... -
Seite 40: Bedienelemente
Inbetriebnahme (über Bedienmenü) Levelflex FMP50 PROFIBUS PA 10.1.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0018330 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü... -
Seite 41: Kontextmenü Aufrufen
Levelflex FMP50 PROFIBUS PA Inbetriebnahme (über Bedienmenü) 10.1.3 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. -
Seite 42: Bedienmenü
Inbetriebnahme (über Bedienmenü) Levelflex FMP50 PROFIBUS PA 10.2 Bedienmenü Parameter/Untermenü Bedeutung Beschreibung Language Legt die Bediensprache der Vor- Ort-Anzeige fest Setup Nach Einstellung der Setup- Parameter sollte die Messung in der Regel vollständig paramet- riert sein. Setup→Ausblendung Ausblendung von Störechos Setup→Erweitertes Setup... -
Seite 43: Schreibschutz Aufheben
Levelflex FMP50 PROFIBUS PA Inbetriebnahme (über Bedienmenü) 10.3 Schreibschutz aufheben Falls das Gerät schreibgeschützt ist, muss es zunächst freigegeben werden. Siehe dazu die Betriebsanleitung des Geräts: BA01005F (FMP50, PROFIBUS PA) 10.4 Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache X X X X X X X 20.50... -
Seite 44: Füllstandmessung Konfigurieren
Inbetriebnahme (über Bedienmenü) Levelflex FMP50 PROFIBUS PA 10.5 Füllstandmessung konfigurieren 20 mA 100% 4 mA A0011360 16 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand... -
Seite 45: Benutzerspezifische Anwendungen
Levelflex FMP50 PROFIBUS PA Inbetriebnahme (über Bedienmenü) Setup → Abgleich Voll Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke). Setup → Füllstand Anzeige des gemessenen Füllstands L (zur Kontrolle). 10. Setup → Distanz Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L (zur Kontrolle). - Seite 48 *71396535* 71396535 www.addresses.endress.com...
