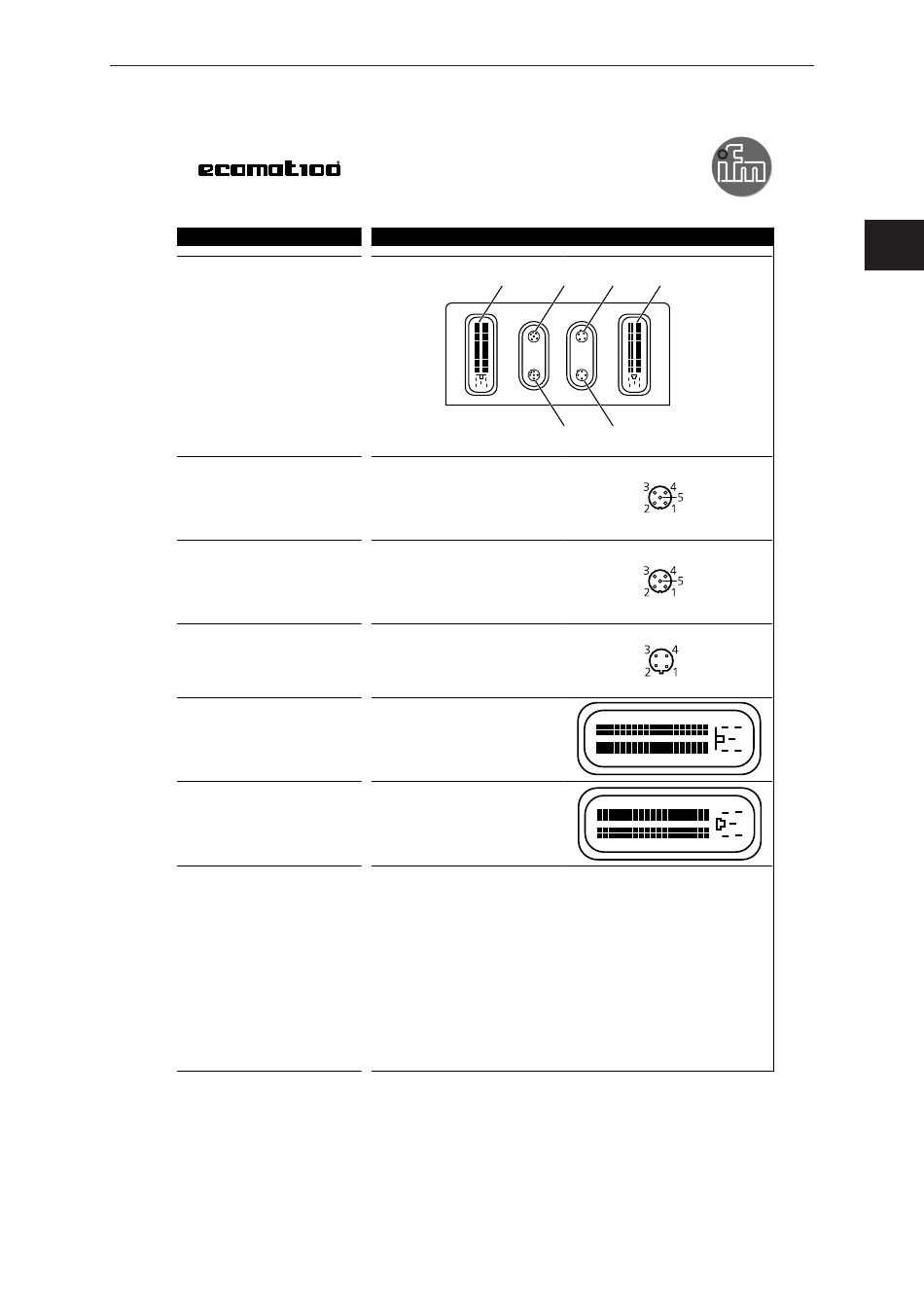

ifm ecomatController CR720S Originalbetriebsanleitung Seite 43

P_MZ_e100_0093
Steuerungssysteme
CR721S (HW-Version: V1.0.5.x)
Steckverbindungen
CAN0
CAN1 + RS-232
ETH0 / ETH1
ST A
ST B
ifm electronic gmbh ● Friedrichstraße 1 ● 45128 Essen
Technische Daten
ST A
CAN1 +
RS-232
M12-Buchse, 5-polig, A-codiert
1: nicht belegt
2: nicht belegt
3: GND_COM
4: CAN0_H
5: CAN0_L
M12-Buchse, 5-polig, A-codiert
1: RS-232_TxD
2: RS-232_RxD
3: GND_COM
P_MZ_e100_0093
P_MZ_e100_0093
4: CAN1_H
5: CAN1_L
M12-Buchse, 4-polig, D-codiert
1: TxD+
2: RxD+
3: TxD-
4: RxD-
AMP, 81-polig, A-codiert
1-81: siehe Anschlussbelegung
ST A
AMP, 81-polig, B-codiert
1-81: siehe Anschlussbelegung
ST B
Technische Änderungen behalten wir uns ohne Ankündigung vor!
CR720S CR721S
Original Scale Drawing (MTD)
Scale: 1:2
CAN0 ETH0 ST B
ETH1
EPS Source
Product Scale Drawing
Frame Size: 80 mm x 49,5 mm
63 81 2
44 62
25 43
6 24 5
63 81 2
44 62
25 43
6 24 5
CR721S / Seite 13
