6.4 Sicherungen
u Zum Schutz des gesamten Systems die einzelnen Stromkreise absichern.
KFZ-Flachstecksicherungen werden empfohlen.
Anschluss
VBB
15
VBB
30
VBB
0
VBB
1
VBB
2
VBB
3
VBB (nur bei CR721S)
4
VBB (nur bei CR721S)
5
Eingänge / Eingangsgruppen
Versorgungsleitungen der Eingänge können innerhalb der Eingangsgruppen gemeinsam
abgesichert werden.
6.5 Führung der Versorgungs- und Signalleitungen
supply
sensor nn input
sensor nn input
nn
sensor input
nn GND
ANA
nn GND
RES
RESET-COM

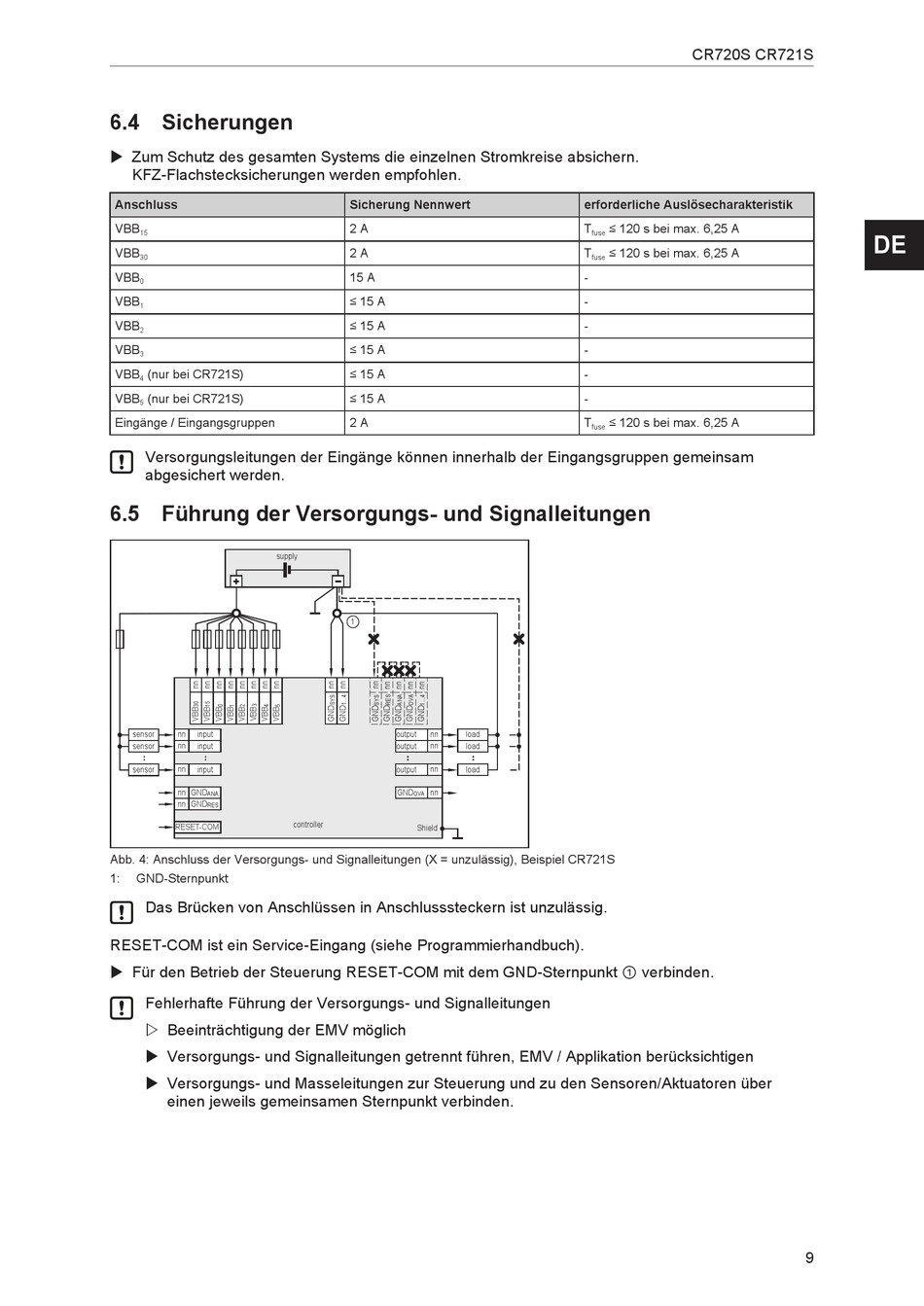

Abb. 4: Anschluss der Versorgungs- und Signalleitungen (X = unzulässig), Beispiel CR721S
1: GND-Sternpunkt
Das Brücken von Anschlüssen in Anschlusssteckern ist unzulässig.
RESET-COM ist ein Service-Eingang (siehe Programmierhandbuch).
u Für den Betrieb der Steuerung RESET-COM mit dem GND-Sternpunkt ① verbinden.
Fehlerhafte Führung der Versorgungs- und Signalleitungen
w Beeinträchtigung der EMV möglich
u Versorgungs- und Signalleitungen getrennt führen, EMV / Applikation berücksichtigen
u Versorgungs- und Masseleitungen zur Steuerung und zu den Sensoren/Aktuatoren über
einen jeweils gemeinsamen Sternpunkt verbinden.
Sicherung Nennwert
2 A
2 A
15 A
≤ 15 A
≤ 15 A
≤ 15 A
≤ 15 A
≤ 15 A
2 A
1
output nn load
output nn load
nn
output load
GND nn
OVA
controller
Shield
CR720S CR721S
erforderliche Auslösecharakteristik
T ≤ 120 s bei max. 6,25 A
fuse
T ≤ 120 s bei max. 6,25 A
fuse
-
-
-
-
-
-
T ≤ 120 s bei max. 6,25 A
fuse
