6.10 Digital- / PWM-Ausgänge
supply
controller

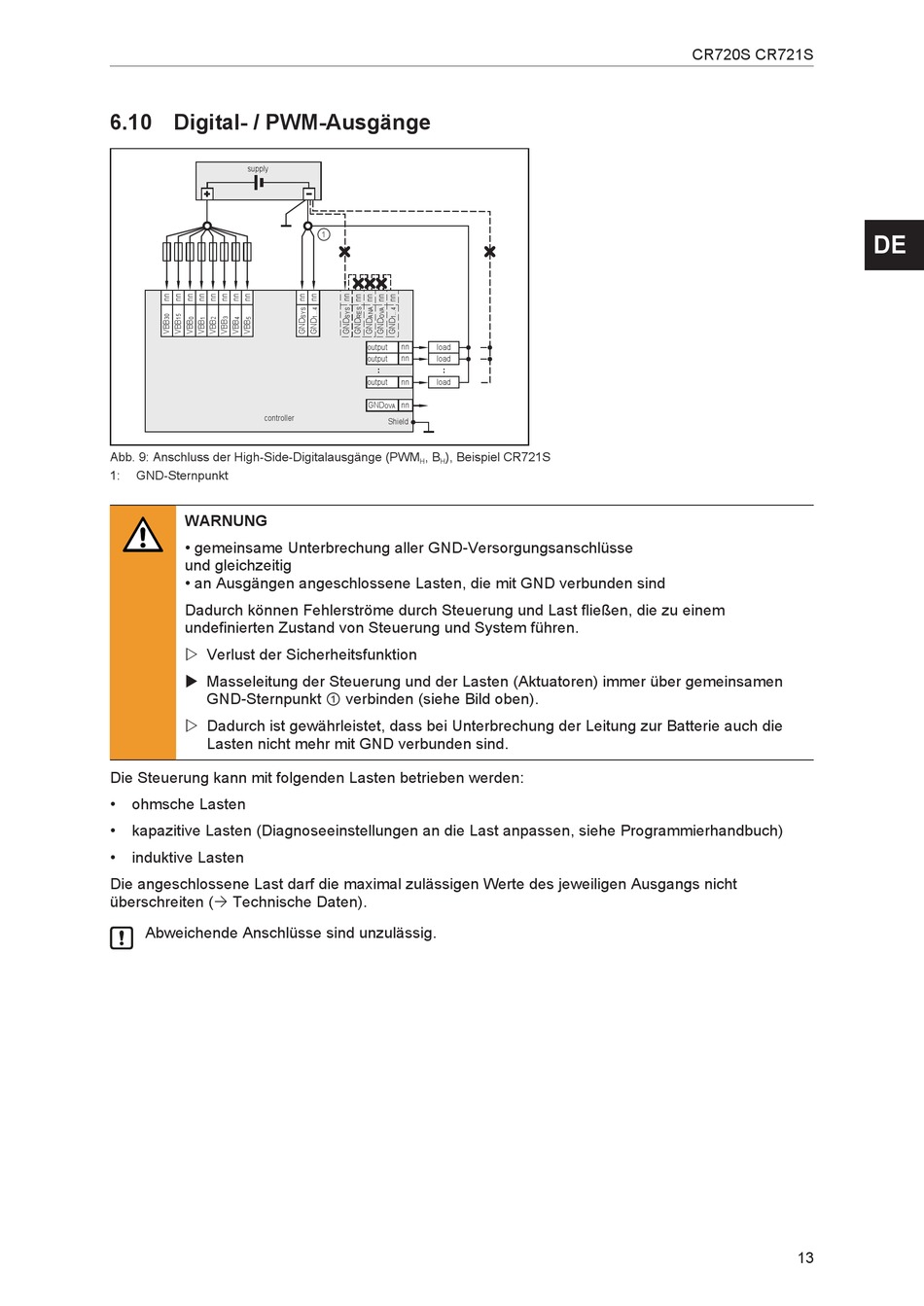

Abb. 9: Anschluss der High-Side-Digitalausgänge (PWM
1:
GND-Sternpunkt
WARNUNG
• gemeinsame Unterbrechung aller GND-Versorgungsanschlüsse
und gleichzeitig
• an Ausgängen angeschlossene Lasten, die mit GND verbunden sind
Dadurch können Fehlerströme durch Steuerung und Last fließen, die zu einem
undefinierten Zustand von Steuerung und System führen.
w Verlust der Sicherheitsfunktion
u Masseleitung der Steuerung und der Lasten (Aktuatoren) immer über gemeinsamen
GND-Sternpunkt ① verbinden (siehe Bild oben).
w Dadurch ist gewährleistet, dass bei Unterbrechung der Leitung zur Batterie auch die
Lasten nicht mehr mit GND verbunden sind.
Die Steuerung kann mit folgenden Lasten betrieben werden:
•
ohmsche Lasten
•
kapazitive Lasten (Diagnoseeinstellungen an die Last anpassen, siehe Programmierhandbuch)
•
induktive Lasten
Die angeschlossene Last darf die maximal zulässigen Werte des jeweiligen Ausgangs nicht
überschreiten (Ò Technische Daten).
Abweichende Anschlüsse sind unzulässig.
1
output
nn
load
output
nn
load
output
nn
load
GND
nn
OVA
Shield
, B
), Beispiel CR721S
H
H
CR720S CR721S
