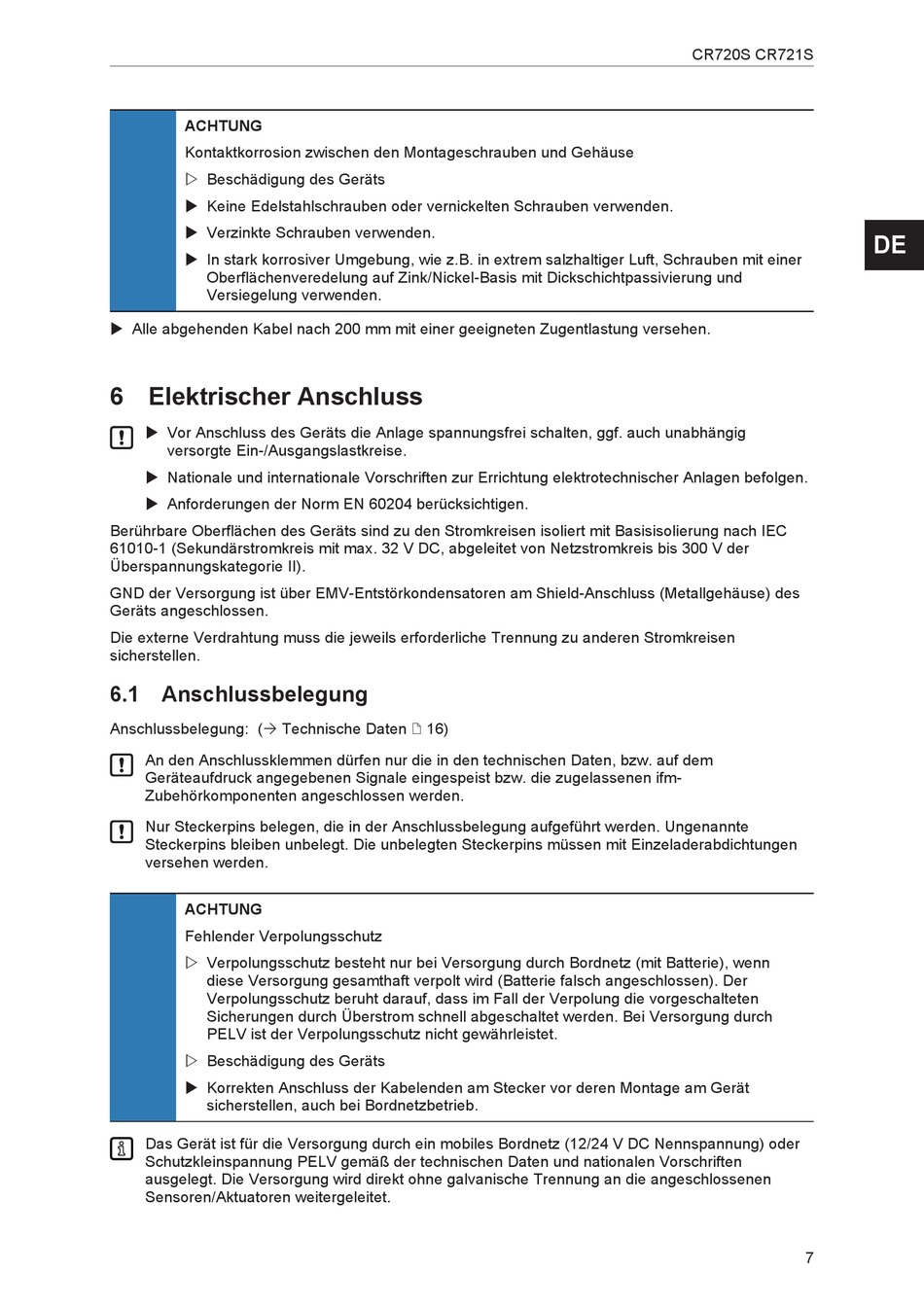

ACHTUNG
Kontaktkorrosion zwischen den Montageschrauben und Gehäuse
w Beschädigung des Geräts
u Keine Edelstahlschrauben oder vernickelten Schrauben verwenden.
u Verzinkte Schrauben verwenden.
u In stark korrosiver Umgebung, wie z.B. in extrem salzhaltiger Luft, Schrauben mit einer
Oberflächenveredelung auf Zink/Nickel-Basis mit Dickschichtpassivierung und
Versiegelung verwenden.
u Alle abgehenden Kabel nach 200 mm mit einer geeigneten Zugentlastung versehen.
6 Elektrischer Anschluss
u Vor Anschluss des Geräts die Anlage spannungsfrei schalten, ggf. auch unabhängig
versorgte Ein-/Ausgangslastkreise.
u Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.
u Anforderungen der Norm EN 60204 berücksichtigen.
Berührbare Oberflächen des Geräts sind zu den Stromkreisen isoliert mit Basisisolierung nach IEC
61010-1 (Sekundärstromkreis mit max. 32 V DC, abgeleitet von Netzstromkreis bis 300 V der
Überspannungskategorie II).
GND der Versorgung ist über EMV-Entstörkondensatoren am Shield-Anschluss (Metallgehäuse) des
Geräts angeschlossen.
Die externe Verdrahtung muss die jeweils erforderliche Trennung zu anderen Stromkreisen
sicherstellen.
6.1 Anschlussbelegung
Anschlussbelegung: (Ò Technische Daten / 16)
An den Anschlussklemmen dürfen nur die in den technischen Daten, bzw. auf dem
Geräteaufdruck angegebenen Signale eingespeist bzw. die zugelassenen ifm-
Zubehörkomponenten angeschlossen werden.
Nur Steckerpins belegen, die in der Anschlussbelegung aufgeführt werden. Ungenannte
Steckerpins bleiben unbelegt. Die unbelegten Steckerpins müssen mit Einzeladerabdichtungen
versehen werden.
ACHTUNG
Fehlender Verpolungsschutz
w Verpolungsschutz besteht nur bei Versorgung durch Bordnetz (mit Batterie), wenn
diese Versorgung gesamthaft verpolt wird (Batterie falsch angeschlossen). Der
Verpolungsschutz beruht darauf, dass im Fall der Verpolung die vorgeschalteten
Sicherungen durch Überstrom schnell abgeschaltet werden. Bei Versorgung durch
PELV ist der Verpolungsschutz nicht gewährleistet.
w Beschädigung des Geräts
u Korrekten Anschluss der Kabelenden am Stecker vor deren Montage am Gerät
sicherstellen, auch bei Bordnetzbetrieb.
Das Gerät ist für die Versorgung durch ein mobiles Bordnetz (12/24 V DC Nennspannung) oder
Schutzkleinspannung PELV gemäß der technischen Daten und nationalen Vorschriften
ausgelegt. Die Versorgung wird direkt ohne galvanische Trennung an die angeschlossenen
Sensoren/Aktuatoren weitergeleitet.
