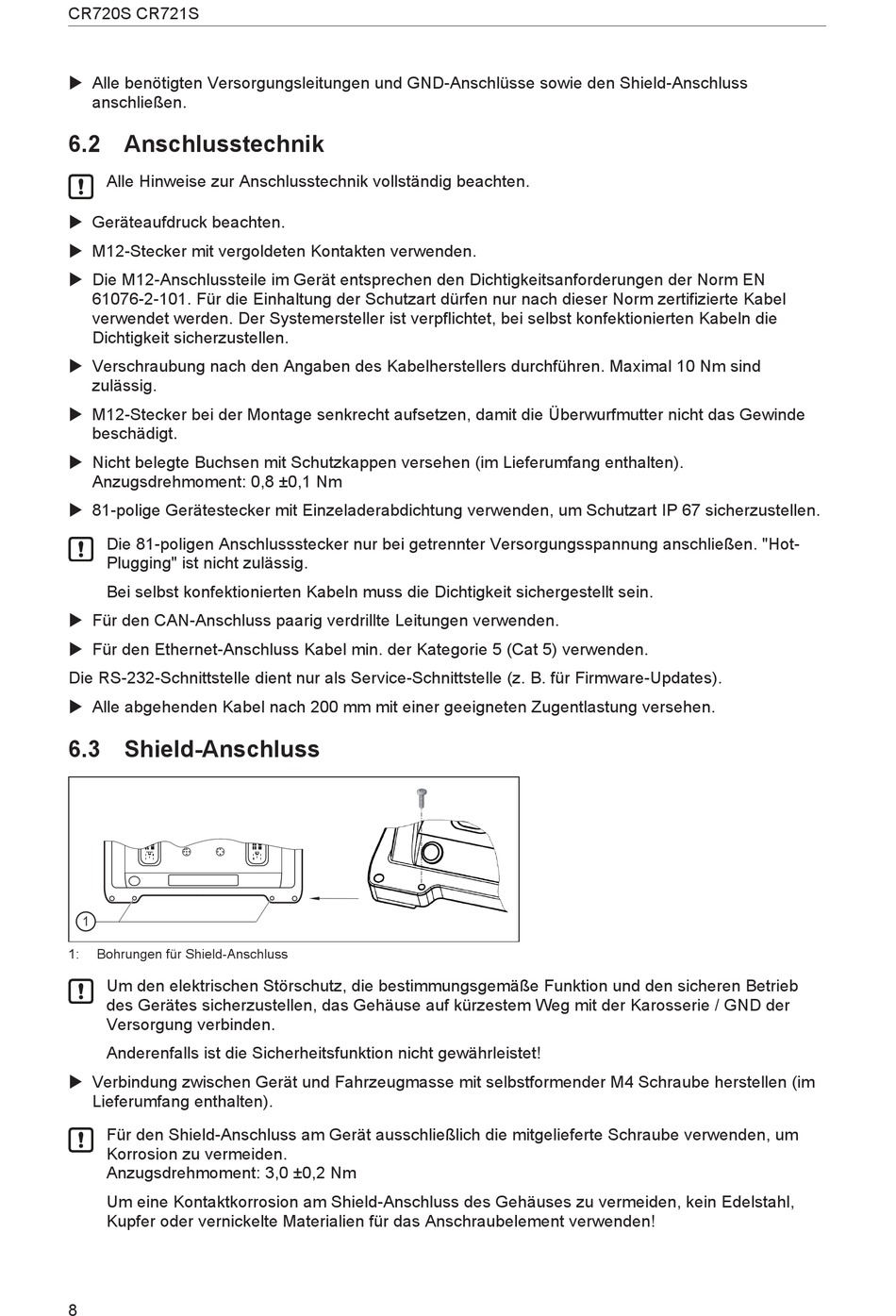

Anschlusstechnik; Shield-Anschluss - ifm ecomatController CR720S Originalbetriebsanleitung

CR720S CR721S
u Alle benötigten Versorgungsleitungen und GND-Anschlüsse sowie den Shield-Anschluss
anschließen.
6.2 Anschlusstechnik
Alle Hinweise zur Anschlusstechnik vollständig beachten.
u Geräteaufdruck beachten.
u M12-Stecker mit vergoldeten Kontakten verwenden.
u Die M12-Anschlussteile im Gerät entsprechen den Dichtigkeitsanforderungen der Norm EN
61076-2-101. Für die Einhaltung der Schutzart dürfen nur nach dieser Norm zertifizierte Kabel
verwendet werden. Der Systemersteller ist verpflichtet, bei selbst konfektionierten Kabeln die
Dichtigkeit sicherzustellen.
u Verschraubung nach den Angaben des Kabelherstellers durchführen. Maximal 10 Nm sind
zulässig.
u M12-Stecker bei der Montage senkrecht aufsetzen, damit die Überwurfmutter nicht das Gewinde
beschädigt.
u Nicht belegte Buchsen mit Schutzkappen versehen (im Lieferumfang enthalten).
Anzugsdrehmoment: 0,8 ±0,1 Nm
u 81-polige Gerätestecker mit Einzeladerabdichtung verwenden, um Schutzart IP 67 sicherzustellen.
Die 81-poligen Anschlussstecker nur bei getrennter Versorgungsspannung anschließen. "Hot-
Plugging" ist nicht zulässig.
Bei selbst konfektionierten Kabeln muss die Dichtigkeit sichergestellt sein.
u Für den CAN-Anschluss paarig verdrillte Leitungen verwenden.
u Für den Ethernet-Anschluss Kabel min. der Kategorie 5 (Cat 5) verwenden.
Die RS-232-Schnittstelle dient nur als Service-Schnittstelle (z. B. für Firmware-Updates).
u Alle abgehenden Kabel nach 200 mm mit einer geeigneten Zugentlastung versehen.
6.3 Shield-Anschluss
1
1: Bohrungen für Shield-Anschluss
Um den elektrischen Störschutz, die bestimmungsgemäße Funktion und den sicheren Betrieb
des Gerätes sicherzustellen, das Gehäuse auf kürzestem Weg mit der Karosserie / GND der
Versorgung verbinden.
Anderenfalls ist die Sicherheitsfunktion nicht gewährleistet!
u Verbindung zwischen Gerät und Fahrzeugmasse mit selbstformender M4 Schraube herstellen (im
Lieferumfang enthalten).
Für den Shield-Anschluss am Gerät ausschließlich die mitgelieferte Schraube verwenden, um
Korrosion zu vermeiden.
Anzugsdrehmoment: 3,0 ±0,2 Nm
Um eine Kontaktkorrosion am Shield-Anschluss des Gehäuses zu vermeiden, kein Edelstahl,
Kupfer oder vernickelte Materialien für das Anschraubelement verwenden!
