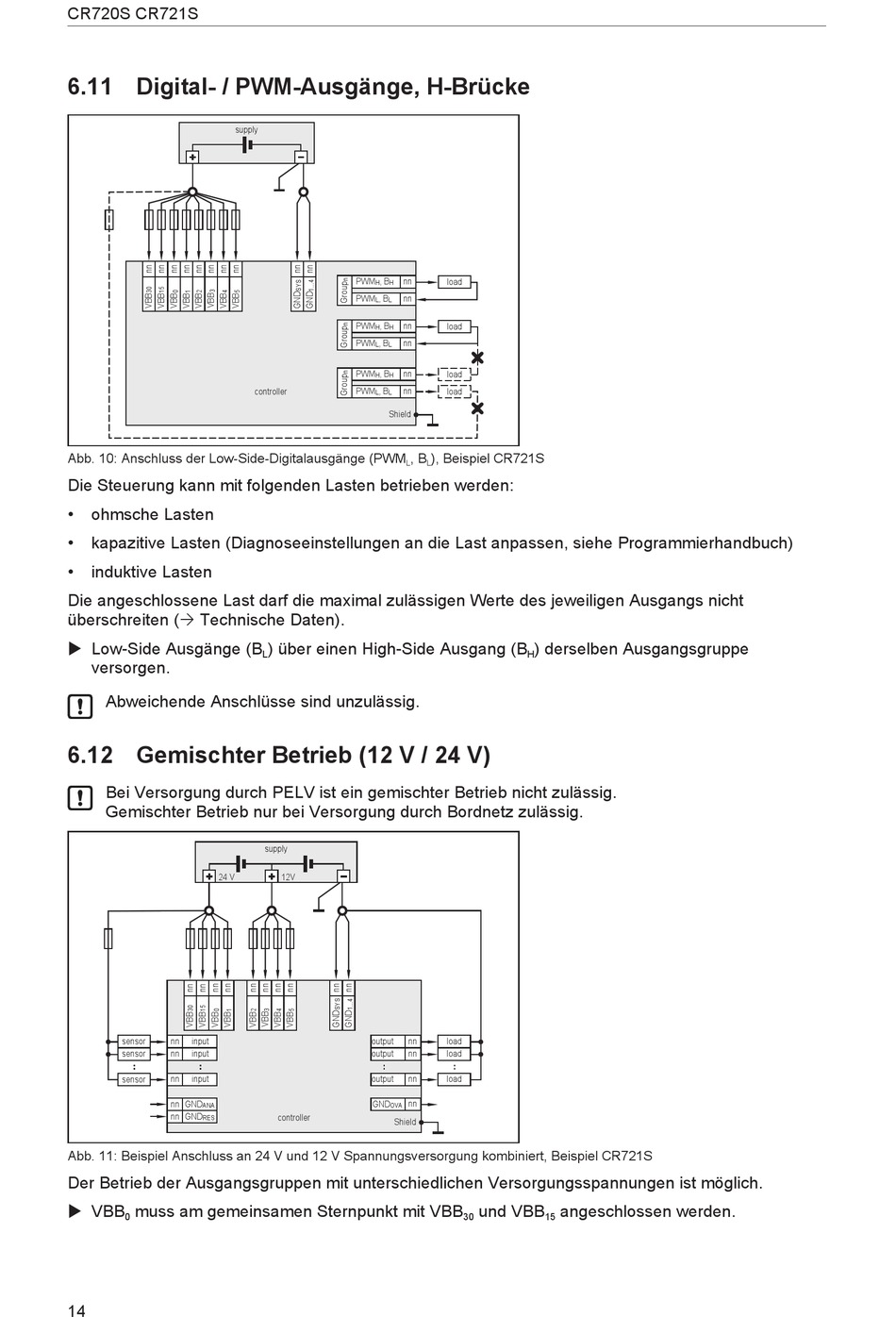

6.11 Digital- / PWM-Ausgänge, H-Brücke
supply
Abb. 10: Anschluss der Low-Side-Digitalausgänge (PWM
Die Steuerung kann mit folgenden Lasten betrieben werden:
• ohmsche Lasten
• kapazitive Lasten (Diagnoseeinstellungen an die Last anpassen, siehe Programmierhandbuch)
•

induktive Lasten

Die angeschlossene Last darf die maximal zulässigen Werte des jeweiligen Ausgangs nicht
überschreiten (Ò Technische Daten).
u Low-Side Ausgänge (B
versorgen.
Abweichende Anschlüsse sind unzulässig.
6.12 Gemischter Betrieb (12 V / 24 V)
Bei Versorgung durch PELV ist ein gemischter Betrieb nicht zulässig.
Gemischter Betrieb nur bei Versorgung durch Bordnetz zulässig.
24 V
sensor nn input
sensor nn input
sensor nn input
nn GND
ANA
nn GND
RES
Abb. 11: Beispiel Anschluss an 24 V und 12 V Spannungsversorgung kombiniert, Beispiel CR721S
Der Betrieb der Ausgangsgruppen mit unterschiedlichen Versorgungsspannungen ist möglich.
u VBB
muss am gemeinsamen Sternpunkt mit VBB
0
14
PWM , B nn
H H
PWM , B nn
L L
PWM , B nn
H H
PWM , B nn
L L
PWM , B nn
H H
PWM , B nn
controller
L L
Shield
, B
L
) über einen High-Side Ausgang (B
L
supply
12V
output nn
output nn
output nn
GND nn
OVA
controller
Shield
load
load
load
load
), Beispiel CR721S
L
) derselben Ausgangsgruppe
H
load
load
load
und VBB angeschlossen werden.
