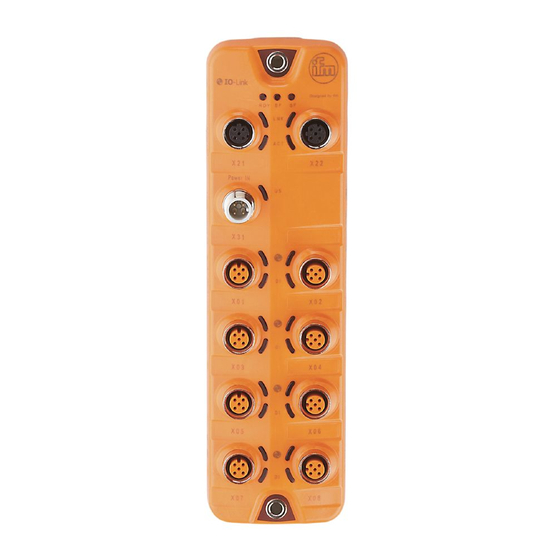

- Seite 1 > > Betriebsanleitung IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 AL1102 Firmware: ab 2.2.x LR DEVICE: ab 1.4.0.x Deutsch...
-
Seite 2: Inhaltsverzeichnis
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Inhaltsverzeichnis Vorbemerkung Rechtliche Hinweise ......................5 Zweck des Dokuments ......................5 Zeichenerklärung ......................... 6 Änderungshistorie ........................ 6 Sicherheitshinweise Allgemein ..........................7 Notwendige Vorkenntnisse ....................7 Sicherheitssymbole auf dem Gerät .................. - Seite 3 IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Inbetriebnahme Geräte- und Diagnoseinformationen lesen ................22 Parametrierung LR DEVICE ........................24 9.1.1 Hinweise ............................. 25 9.1.2 IoT: Zugriffsrechte konfigurieren ....................26 9.1.3 IoT: Schnittstelle zum LR SMARTOBSERVER konfigurieren ............. 27 9.1.4 Fieldbus: PROFINET-Schnittstelle konfigurieren ................
- Seite 4 IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67...
-
Seite 5: Vorbemerkung
> Rechtliche Hinweise 1631 © Alle Rechte bei ifm electronic gmbh. Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh. Alle auf unseren Seiten verwendeten Produktnamen, -Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber: ... -
Seite 6: Zeichenerklärung
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > Zeichenerklärung 15989 WARNUNG! Tod oder schwere irreversible Verletzungen sind möglich. VORSICHT! Leichte reversible Verletzungen sind möglich. ACHTUNG! Sachschaden ist zu erwarten oder möglich. Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis... -
Seite 7: Sicherheitshinweise
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Sicherheitshinweise Inhalt Allgemein ..............................7 Notwendige Vorkenntnisse ........................7 Sicherheitssymbole auf dem Gerät ......................7 Eingriffe in das Gerät ..........................7 > Allgemein 22068 Die Sicherheit der Anlage, in der das Gerät verbaut ist, liegt in der Verantwortung des Anlagenherstellers. -
Seite 8: Bestimmungsgemäße Verwendung
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Bestimmungsgemäße Verwendung Inhalt Zugelassene Verwendung ........................8 Verbotene Verwendung ..........................8 18761 > Zugelassene Verwendung 22052 Der IO-Link Master dient als Gateway zwischen intelligenten IO-Link-Devices und dem PROFINET-Netzwerk. -
Seite 9: Funktion
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Funktion Inhalt Kommunikation, Parametrierung, Auswertung ..................10 Digitale Eingänge ...........................11 IO-Link-Versorgung ..........................11 7482... -
Seite 10: Kommunikation, Parametrierung, Auswertung
> 4.1.3 Parametrierung 7771 Das Gerät bietet folgende Konfigurationsoptionen: Parametrierung des IO-Link Masters des AL1102 mit Parametriersoftware LR DEVICE und/oder PROFINET-Projektierungssoftware Parametrierung der angeschlossenen IO-Link Devices (Sensoren, Aktuatoren) mit Parametriersoftware LR DEVICE und/oder PROFINET-Projektierungsoftware Speicherung von Parametersätzen der angeschlossenen IO-Link Devices für automatische Wiederherstellung (Data Storage) >... -
Seite 11: Digitale Eingänge
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Digitale Eingänge 7584 Das Gerät verfügt über 8 zusätzliche digitale Eingänge (Typ 2 nach EN 61131-2). Die digitalen Eingänge liegen an Pin 2 der IO-Link Ports X01...X08. Alle Eingänge beziehen sich auf das Potential der Geräteversorgung (Pin 3). -
Seite 12: Montage
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Montage Inhalt Gerät montieren ............................12 22016 > Gerät montieren 15540 ► Anlage während der Montage spannungsfrei schalten. ► Maximales Anzugsdrehmoment beachten. ► Zur Montage eine plane Montageoberfläche verwenden. ►... -
Seite 13: Elektrischer Anschluss
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Elektrischer Anschluss Inhalt Hinweise ..............................13 PROFINET-Ports ............................14 IO-Link Ports ............................15 Gerät anschließen ..........................17 22017 > Hinweise 7153 Das Gerät darf nur von einer Elektrofachkraft installiert werden. ►... -
Seite 14: Profinet-Ports
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > PROFINET-Ports 22683 ► Gerät über M12-Buchse X21 und/oder X22 mit dem PROFINET-Netzwerk verbinden (z. B. PROFINET-SPS, zusätzliches PROFINET-Gerät) Anzugsdrehmoment: 0,6...0,8 Nm ► Gerät über M12-Buchse X21 und/oder X22 mit dem IT-Netzwerk verbinden (z. -
Seite 15: Io-Link Ports
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > IO-Link Ports 25407 Die IO-Link Ports des AL1102 erfüllen die Anforderungen der IO-Link-Spezifikation 1.0 bis 1.1.2. ► Hinweise zur IO-Link Beschaltung beachten! ► Nicht benutzte Buchsen mit M12-Verschlusskappen verschließen (Art.-Nr.: E73004). ... -
Seite 16: Io-Link Devcies Für Class-B-Betrieb Anschließen
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 6.3.2 IO-Link Devices für Class-B-Betrieb anschließen 13685 Hinweise zur Beschaltung: Für den Class-B-Betrieb muss dem IO-Link Device mithilfe eines Y-Verbindnungskabels eine zusätzliche Hilfsspannung UA zugeführt werden. WARNUNG! Nichtbeachtung der galvanischen Trennung der Stromkreise >... -
Seite 17: Gerät Anschließen
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > Gerät anschließen 17542 ► Anlage spannungsfrei schalten. ► IO-Link Master über die M12-Buchse X31 anschließen an 24 V DC (20...30 V SELV/PELV; nach IEC 61010-1, Sekundärstromkreis mit maximal 30 V DC, abgeleitet von Netzstromkreis bis 300 V der Überspannungskategorie II). -
Seite 18: Bedien- Und Anzeigeelemente
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Bedien- und Anzeigeelemente Inhalt Übersicht..............................18 LED-Anzeigen ............................19 5440 > Übersicht 22025 Status-LEDs RDY, BF und SF → Status-LEDs (→ S. 19) Status-LEDs LNK und ACT der PROFINET-Ports 1 (X21) und 2 (X22) →... -
Seite 19: Led-Anzeigen
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > LED-Anzeigen 22024 Das Gerät verfügt über folgende LED-Anzeigen. > 7.2.1 Status-LEDs 22034 Die LED mit der Bezeichnung RDY zeigt den Status des Gateways. Die LED mit der Bezeichnung BF (Bus Failure) zeigt den Status der PROFINET-Verbindung. Die LED mit der Bezeichnung SF (System Failure) zeigt den Status des Systems. -
Seite 20: Spannungsversorgung
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 7.2.3 Spannungsversorgung 22026 Die Schnittstelle zur Spannungsversorgung (X31) verfügt über die LED mit der Bezeichnung US. Die LED zeigt den Status der Spannungsversorgung. Status-LED Bedeutung grün Versorgungsspannung Us liegt an... -
Seite 21: Inbetriebnahme
Inbetriebnahme Inhalt Geräte- und Diagnoseinformationen lesen .....................22 46712 Durch Einschalten der Versorgungsspannung startet der AL1102 mit den Werkseinstellungen. Die Anzeigelemente signalisieren den aktuellen Betriebszustand (→ Bedien- und Anzeigeelemente (→ S. 18)). Um die Parametrierung des AL1102 zu ermöglichen, muss die Feldbus-Schnittstelle der Netzwerkumgebung entsprechend konfiguriert werden. -
Seite 22: Geräte- Und Diagnoseinformationen Lesen
Um die Diagnoseinformationen über den aktuellen Zustand des Geräts über die Web-Schnittstelle zu lesen: ► Laptop/PC und AL1102 über Ethernet-Schnittstelle verbinden. ► Webbrowser starten. ► In Adressfeld des Browsers die IP-Adresse des AL1102 eingeben und mit [ENTER] bestätigen. > Webbrowser zeigt Web-Schnittstelle des Geräts. >... -
Seite 23: Parametrierung
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Parametrierung Inhalt LR DEVICE .............................24 PROFINET..............................33 22367... -
Seite 24: Lr Device
IO-Link-Ports: Gerätevalidierung und Datenspeicherung einstellen ............30 Firmware: Gerät auf Werkseinstellungen rücksetzen ................31 Firmware: Gerät neu starten........................31 IO-Link Devices konfigurieren ........................32 22822 Im Auslieferungszustand ist der AL1102 mit den Werkseinstellungen konfiguriert (→ Werkseinstellungen (→ S. 43)). Benötigte Software: LR DEVICE (1.4.0.x oder höher) (Art.-Nr.: QA0011/QA0012) -
Seite 25: Hinweise
Der AL1102 unterstützt die Offline-Parametrierung. Dabei erstellt der Anwender eine Konfiguration für den IO-Link Master und die angeschlossenen IO-Link Devices, ohne mit dem AL1102 verbunden zu sein (OFFLINE-Modus). Die so erstellte Konfiguration kann als Datei (*.lrp) gespeichert und später auf den AL1102 geladen und aktiviert werden. -
Seite 26: Iot: Zugriffsrechte Konfigurieren
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 9.1.2 IoT: Zugriffsrechte konfigurieren 16555 Die Zugriffsrechte regeln, welche Instanz die Parameterdaten, Prozessdaten und Ereignis-/Diagnosemeldungen lesen und / oder schreiben darf. Um die Zugriffsrechte auf den IO-Link Master zu konfigurieren: ►... -
Seite 27: Iot: Schnittstelle Zum Lr Smartobserver Konfigurieren
2147483647 ms [Application Tag] Qullenbezeichner des IO-Link Masters in der Werkseinstellung: AL1102 Struktur des LR SMARTOBSERVER (String32) Nach der Änderung des Parameters [Port LR SMARTOBSERVER] oder [Application Tag] kann es 120 Sekunden dauern, bis das Gerät erneut eine TCP-Verbindung aufbaut. -
Seite 28: Io-Link-Ports: Datenübertragung Zum Lr Smartobserver Aktivieren
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 9.1.5 IO-Link-Ports: Datenübertragung zum LR SMARTOBSERVER aktivieren 16551 Der Anwender kann für jeden IO-Link-Port separat entscheiden, ob die Prozessdaten der angeschlossen IO-Link Devices zum LR SMARTOBSERVER übertragen werden. Die Übertragung von Prozessdaten setzt voraus, dass die Schnittstellen zum LR SMARTOBSERVER korrekt konfiguriert ist (→... -
Seite 29: Io-Link-Ports: Betriebsart Konfigurieren
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 9.1.6 IO-Link-Ports: Betriebsart konfigurieren 17439 Die IO-Link-Ports X01...X08 des Geräts unterstützen folgende Betriebsarten: Digitaler Eingang (DI): binäres Eingangssignal an Pin 4 (C/Q) des IO-Link-Ports ... -
Seite 30: Io-Link-Ports: Gerätevalidierung Und Datenspeicherung Einstellen
Master gespeicherten Parameterwerte automatisch auf dem IO-Link Device wiederhergestellt. [Vendor ID] ID des Herstellers, der validiert Werkseinstellung: 0 werden soll ifm electronic: 310 65535 [Device ID] ID des IO-Link Devices, das Werkseinstellung: 0 validiert werden soll 16777215 ► Geänderte Werte auf dem Gerät speichern. -
Seite 31: Firmware: Gerät Auf Werkseinstellungen Rücksetzen
Bei einem Neustart des Geräts bleiben alle Einstellungen erhalten. Um das AL1102 neu zu starten: ► Menü [Firmware] wählen. > Menüseite zeigt die aktuellen Einstellungen. ► Auf [Reboot] klicken, um das Gerät neu zu starten. > LR DEVICE startet den ifm IO-Link Master neu. -
Seite 32: Io-Link Devices Konfigurieren
IO-Link Device hinzufügen ► Unter [ONLINE]: Auf gewünschten IO-Link Master klicken. > LR DEVICE erkennt automatisch die an den IO-Link Master angeschlossenen IO-Link Devices (z.B. ifm Sensor KG5065). IO-Link Device konfigurieren ► Mausklick auf den Port, an dem das IO-Link Device angeschlossen ist. -
Seite 33: Profinet
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > PROFINET Inhalt GSD-Datei installieren ..........................34 IO-Link Master in Projekt einbinden .......................34 IO-Link Master konfigurieren ........................35 IO-Link Ports konfigurieren ........................36 IO-Link Devices konfigurieren ........................37 Zyklische Prozessdaten lesen und schreiben ..................38 I&M-Datensätze lesen ..........................39 Diagnosen und Alarme erfassen ......................39 22758... -
Seite 34: Gsd-Datei Installieren
► GSD-Datei des AL1102 von der ifm-Webseite herunterladen. ► PROFINET-Projektierungssoftware starten. ► GDS-Datei des AL1102 installieren. Nach der Installation der GSD-Datei befindet sich der AL1102 im Hardware-Katalog in folgendem Ordner: > [PROFINET IO] > [Weitere FELDGERÄTE] > [IO] > [ifm electronic]... -
Seite 35: Io-Link Master Konfigurieren
9.2.3 IO-Link Master konfigurieren 22628 Zugriff auf die Konfiguration des IO-Link Masters über Steckplatz 1.1 des AL1102. Der Parameter [Access Rights] bestimmt, welche Steuerungsinstanz auf die Daten des IO-Link Masters lesend und schreibend zugreifen darf. Um die Parameter des IO-Link Masters einzustellen: ►... -
Seite 36: Io-Link Ports Konfigurieren
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 9.2.4 IO-Link Ports konfigurieren 8000 Zugriff auf die Konfiguration der IO-Link Ports über die Steckplätze 1.2 ... 1.9 des AL1102. Es gilt folgende Zurordnung: Steckplatz IO-Link Port des AL1102 Port X01... -
Seite 37: Io-Link Devices Konfigurieren
> 9.2.5 IO-Link Devices konfigurieren 22403 Der AL1102 unterstützt die Konfiguration der angeschlossenen IO-Link Devices über die PROFINET-Applikation. Die einstellbaren Parameter sind abhängig vom genutzten IO-Link Device. Einstellbare Parameter der IO-Link Devcies: → IO Device Description (IODD) des IO-Link Devices Folgende Optionen sind verfügbar:... -
Seite 38: Zyklische Prozessdaten Lesen Und Schreiben
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 9.2.6 Zyklische Prozessdaten lesen und schreiben 22061 Während der Konfiguration der IO-Link Ports werden für Ein- und Ausgänge sowie das PQI-Byte automatisch IEC-Adressen erzeugt. Um in der Applikation auf die zyklischen Prozessdaten zugreifen zu können, muss der Anwender die IEC-Adressen mit symbolischen Variablen koppeln. -
Seite 39: I&M-Datensätze Lesen
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 9.2.7 I&M-Datensätze lesen 22404 I&M0 stellen dem Anwender gerätespezifische Basisinformationen zur Verfügung. Dadurch können das Gerät mit seinen Hardware- und Software-Komponenten sowie der Hersteller eindeutig identifiziert werden. -
Seite 40: Wartung, Instandsetzung Und Entsorgung
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Wartung, Instandsetzung und Entsorgung Inhalt Reinigung..............................40 Firmware aktualisieren ...........................41 IO-Link Device tauschen ........................42 16306 Der Betrieb des Geräts ist wartungsfrei. ► Gerät nach dem Gebrauch gemäß den gültigen nationalen Bestimmungen umweltgerecht entsorgen. -
Seite 41: Firmware Aktualisieren
► In Adressfeld des Browsers folgendes eingeben: und mit [ENTER] bestätigen: http://<IP-Adresse des Geräts>/web/update > Webbrowser zeigt Seite [Firmware Update]. Neue Firmware auf AL1102 laden ► Auf [Datei auswählen] klicken. > Dialogfenster erscheint. ► Firmware-Datei (.bin) wählen und auf [Öffnen] klicken, um die Datei zu übernehmen. -
Seite 42: Io-Link Device Tauschen
Gerätevalidierung und Datenspeicherung = [Type compatible V1.1 device with Restore] ► Änderungen speichern. IO-Link Device tauschen ► Altes IO-Link Device vom IO-Link Master trennen. ► Neues IO-Link Device mit dem gleichen IO-Link-Port des AL1102 verbinden. > IO-Link Master kopiert Parameterwerte aus dem Datenspeicher auf das neue IO-Link Device. -
Seite 43: Werkseinstellungen
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Werkseinstellungen 22671 In den Werkseinstellungen besitzt das Gerät folgende Parametereinstellungen: Parameter Werkseinstellung [IP address] 0.0.0.0 [Subnet mask] 0.0.0.0 [IP gateway address] 0.0.0.0 [PROFINET name] leer Datenspeicher (Data Storage) leer... -
Seite 44: Zubehör
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Zubehör 17853 Zubehörliste des AL1102: → www.ifm.com > Produktseite > Zubehör... -
Seite 45: Anhang
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Anhang Inhalt Technische Daten ...........................46 PROFINET..............................50 7156... -
Seite 46: Technische Daten
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 13.1 Technische Daten Inhalt Einsatzbereich ............................46 Elektrische Daten ...........................46 Eingänge / Ausgänge ..........................46 Eingänge..............................47 Ausgänge..............................47 Schnittstellen ............................47 Umgebungsbedingungen ........................48 Zulassungen / Prüfungen ........................48 Mechanische Daten ..........................48 Elektrischer Anschluss ...........................49 9011 >... -
Seite 47: Eingänge
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 13.1.4 Eingänge 22820 Eingänge Anzahl der digitalen Eingänge 16; (IO-Link Port Class A: 8 x 2) Schaltpegel High [V] 11...30 Schaltpegel Low [V] 0...5 Kurzschlussfest >... -
Seite 48: Umgebungsbedingungen
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 13.1.7 Umgebungsbedingungen 22823 Umgebungsbedingungen Einsatzort Innenbereich Umgebungstemperatur [°C] -25...60 Lagertemperatur [°C] -25...85 Max. zulässige relative Luftfeuchtigkeit [%] Max. Höhe über NN [m] 2000 Schutzart IP 65;... -
Seite 49: 13.1.10 Elektrischer Anschluss
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 13.1.10 Elektrischer Anschluss 22826 Spannungsversorgung IN X31 Steckverbindung Anschlussbelegung + 24 V DC (US) GND (US) Ethernet IN / OUT X21, X22 Steckverbindung Anschlussbelegung TX + RX + TX -... -
Seite 50: Profinet
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 13.2 PROFINET Inhalt Parameterdaten ............................50 Zyklische Daten ............................53 Azyklische Daten ............................55 22433 > 13.2.1 Parameterdaten 1630 Slot Subslot Name Beschreibung Master Parameterdaten des IO-Link-Masters (→ Parameter des IO-Link Masters (→... -
Seite 51: Parameter Der Io-Link-Ports
128 Millisekunden [Validation / Data Unterstützter IO-Link-Standard und no check and clear keine Überprüfung der Vendor ID Storage] Verhalten des AL1102 bei Anschluss und Device ID neuer IO-Link Devices an dem keine Datenspeicherung IO-Link-Port Type compatible V1.0... - Seite 52 IO-Link Device (Validierung über Vendor ID und Device ID) Der IO-Link Master speichert einmalig die Parameterwerte des angeschlossenen IO-Link Devices, wenn der Datenspeicher des AL1102 leer ist. Bei Anschluss eines IO-Link Devices im Auslieferungszustand werden die im IO-Link Master gespeicherten Parameterwerte automatisch auf dem IO-Link Device wiederhergestellt.
-
Seite 53: Zyklische Daten
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > 13.2.2 Zyklische Daten Inhalt PROFINET-Module ..........................53 PQI (Port Qualifier Information) ......................54 22429 > PROFINET-Module 22685 Modul Beschreibung IO-Link 32I/32O + PQI 32 Byte Eingangs- und Ausgangsdaten und PQI IO-Link 16I/16O + PQI 16 Byte Eingangs- und Ausgangsdaten und PQI IO-Link 8I/8O + PQI... - Seite 54 IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > PQI (Port Qualifier Information) 22686 Port Qualifier Information (PQI) enthalten Diagnoseinformationen des IO-Link-Ports. Die PQI wird vom IO-Link Master zusätzlich zu den Prozessdaten an den PROFINET-Controller gesendet. Legende: ...
-
Seite 55: Azyklische Daten
> 13.2.3 Azyklische Daten Inhalt I&M-Datensätze ............................55 Diagnose und Alarme ..........................57 22427 > I&M-Datensätze 22778 Der AL1102 unterstützt die folgenden I&M-Datensätze (I&M = Identification & Maintenance): > I&M0 (Slot 0) 22779 Variable Beschreibung Zugriff* Größe Vendor ID IO-Link-ID des Herstellers OrderID Bestellnummer des Geräts (Ziffern durch Leerzeichen getrennt) - Seite 56 IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > I&M3 (Slot 0) 22781 Variable Beschreibung Zugriff* Größe Descriptor Beschreibung des Geräts (ASCII, padded with spaces) * ... r/w = lesen und schreiben > I&M0 (Slot 1) 22782 Variable...
-
Seite 57: Diagnose Und Alarme
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 > Diagnose und Alarme 22784 ECD- Name Beschreibung Code 0x02 EVNT_CODE_M_PDU_CHECK Frame mit CRC-Fehler empfangen Alarm 0x1B EVNT_CODE_S_RETRY Wiederholungen erkannt Alarm 0x1E EVNT_CODE_P_SHORT Kurzschluss erkannt an C/Q-Leitung Diagnose 0x1F EVNT_CODE_P_SENSOR... -
Seite 58: Index
IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 IO-Link Master in Projekt einbinden ............34 Index IO-Link Master konfigurieren ..............35 IO-Link Ports ..................15 IO-Link Ports (Class A) ................20 IO-Link Ports konfigurieren ..............36 Allgemein .................... - Seite 59 IO-Link Master mit PROFINET-Schnittstelle StandardLine 8 Ports IP 65 / IP 66 / IP 67 Verbotene Verwendung ................8 Vorbemerkung ..................5 VPN-Verbindung ..................25 Wartung, Instandsetzung und Entsorgung ..........40 Werkseinstellungen ................43 Zeichenerklärung ..................6 Zubehör....................44 Zugelassene Verwendung ............... 8 Zulassungen / Prüfungen ..............
