8.3 Handbetrieb
Bei einem Spannungsausfall oder bei der
Montage oder Justage des Antriebs kann die
Antriebsstange von Hand ein- oder ausge-
fahren werden:
HINWEIS
!
Beschädigung des Antriebs durch unsach-
gemäßen Gebrauch der Handbetätigung!
Î Handbetätigung nur bei stillstehendem
Motor betätigen.
Î Den eingestellten Hubbereich mit dem
Handrad nicht überfahren (Stichmaße be-
achten).
1. Motor und Antriebsstange mit dem Aus-
rückhebel entriegeln:
Î Ausrückhebel (bei senkrechter Anbaula-
ge des Antriebs) in Richtung ausfahren-
der Antriebsstange nach unten drücken,
gleichzeitig das Handrad abwechselnd
nach links und rechts drehen, bis es spür-
bar einkuppelt.
2. Antriebsstange durch Drehen des seitli-
chen Handrads bewegen:
Î Drehrichtung im Uhrzeigersinn: Antriebs-
stange fährt aus.
Î Drehrichtung gegen den Uhrzeigersinn:
Antriebsstange fährt ein.
Info
Wenn der Ausrückhebel losgelassen wird,
befindet sich der Antrieb wieder im Motor-
betrieb.
8-2
ein
Ausrückhebel

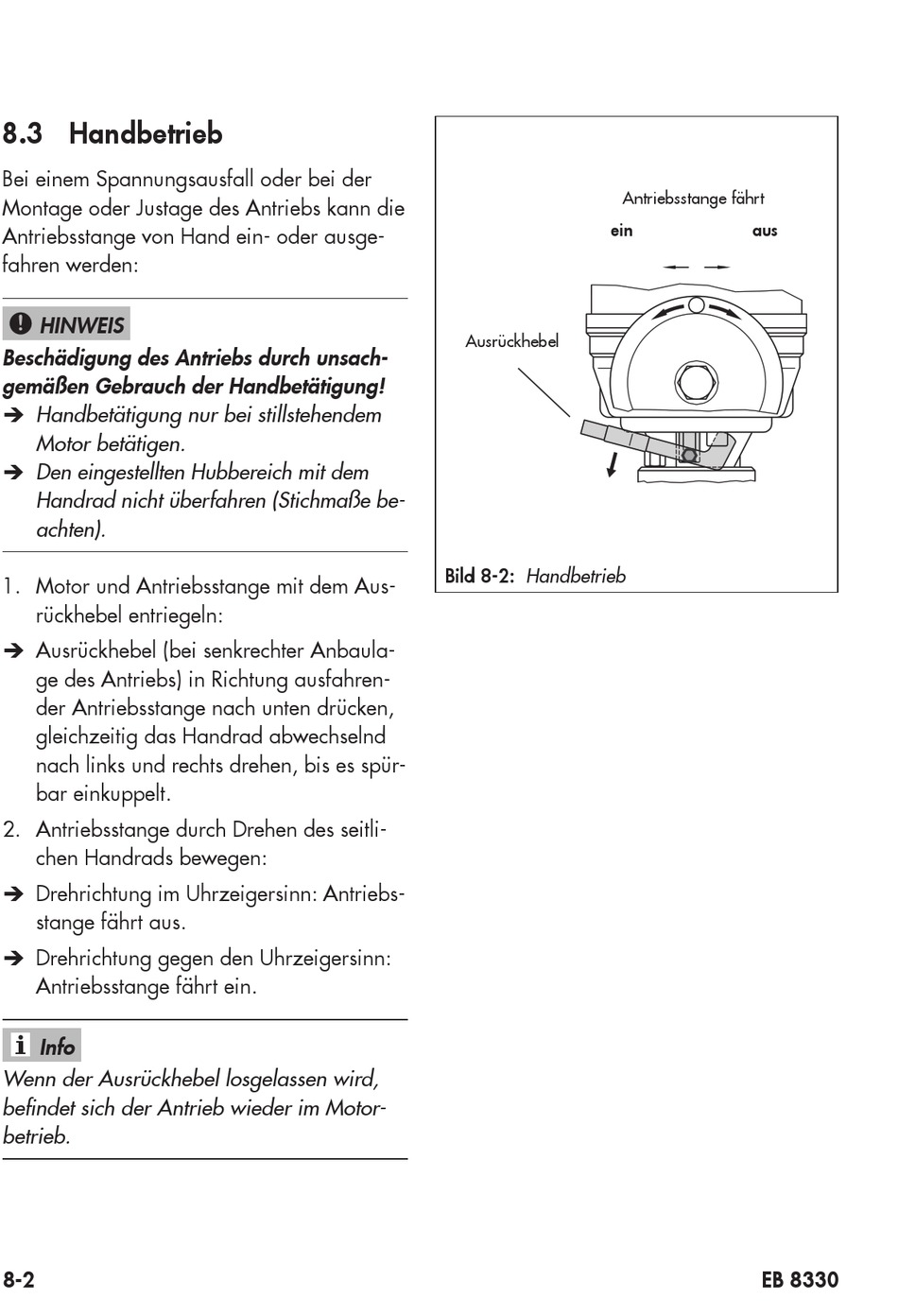

Bild 8-2: Handbetrieb
Antriebsstange fährt
aus
EB 8330
