8 Betrieb
8.1 Dreipunkt-Ansteuerung
Bei der Dreipunkt-Ausführung wird die An-
triebsstange beim Ansteuern der Anschlüsse
nach dem entsprechenden Anschlussbild in
die jeweilige Richtung einfahrend oder aus-
fahrend bewegt.
8.2 Stellungsregler
Der Stellungsregler gewährleistet eine vorge-
gebene Zuordnung von Ventilstellung und
Eingangssignal. Die Stellungsmeldung steht
als Strom- oder Spannungssignal an den
entsprechenden Klemmen zur Verfügung

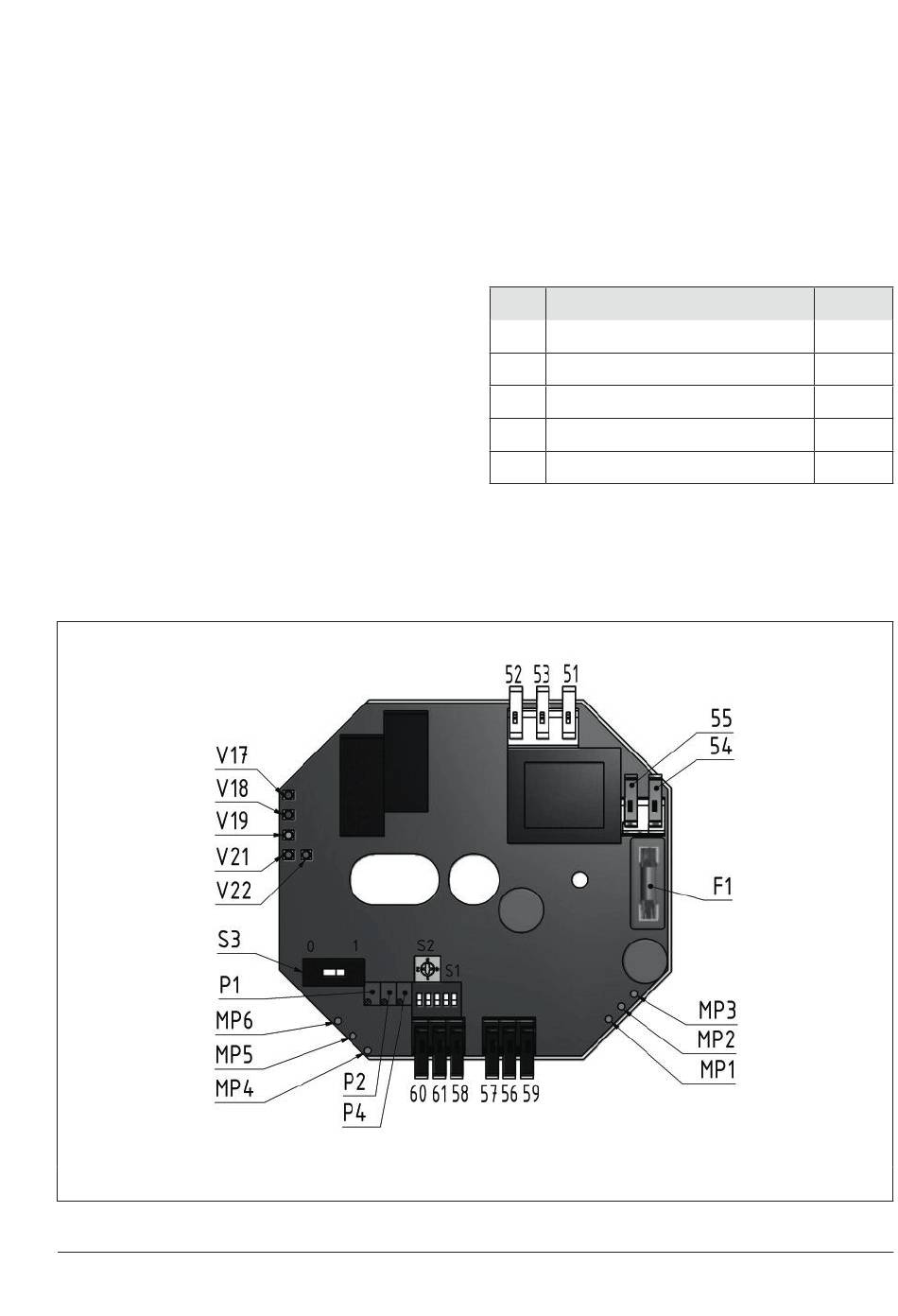

Bild 8-1: Stellungsreglerplatine PEL 100, Draufsicht
EB 8330
(vgl. Kapitel „Montage").
Die Charakteristik des Ausgangssignals ent-
spricht der des Eingangssignals (z. B. beide
4 bis 20 mA).
Tabelle 8-4: LED-Blinkmuster
LED
Bedeutung
V17
Versorgungsspannung in Ordnung
V18
Antriebsstange fährt EIN
V19
Antriebsstange fährt AUS
V21
Totzeit aktiv
V22
E1 < 4 mA
Betrieb
Anzeige
LED grün
LED grün
LED gelb
LED rot
LED rot
