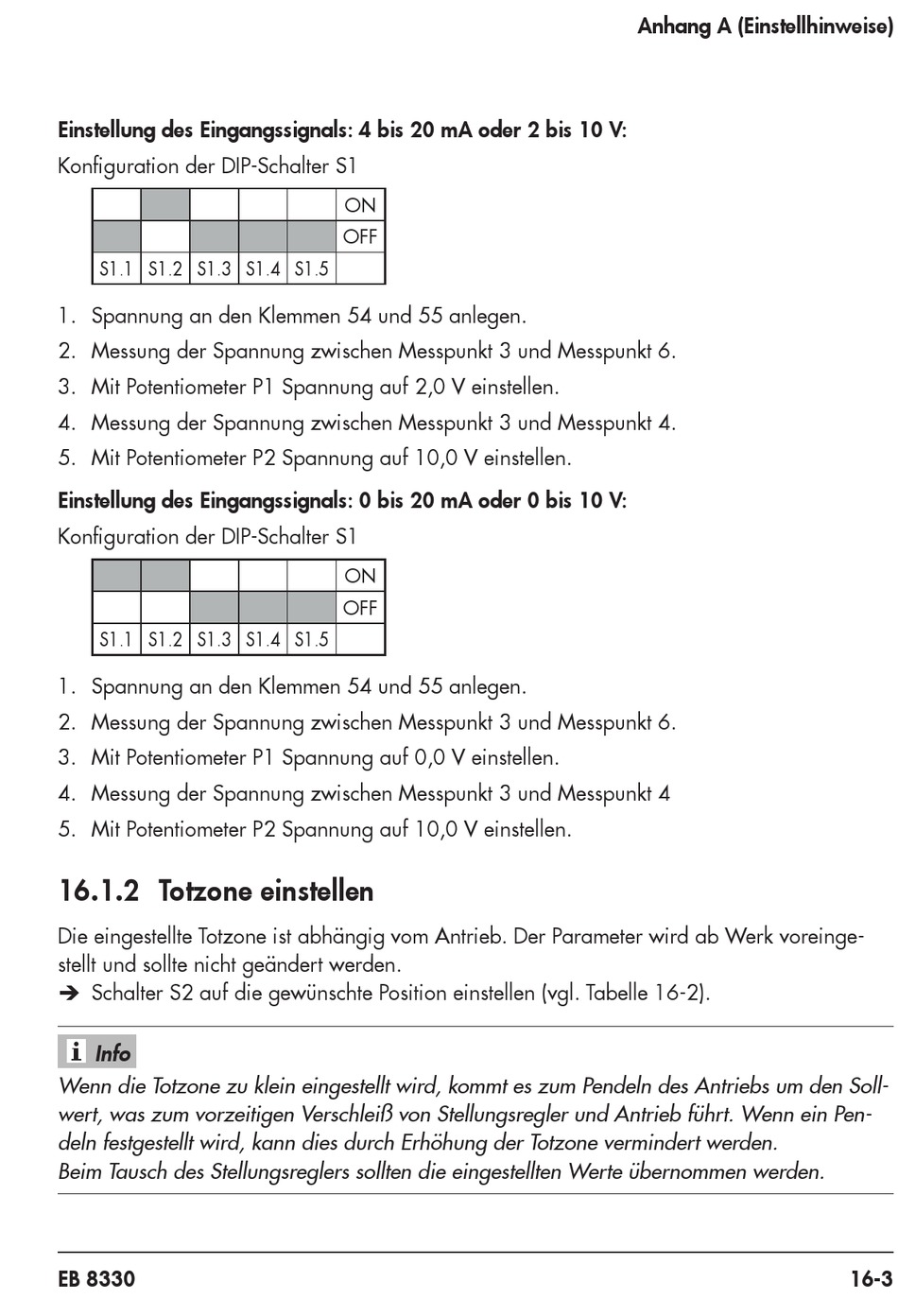

Einstellung des Eingangssignals: 4 bis 20 mA oder 2 bis 10 V:
Konfiguration der DIP‑Schalter S1
S1.1 S1.2 S1.3 S1.4 S1.5
1. Spannung an den Klemmen 54 und 55 anlegen.
2. Messung der Spannung zwischen Messpunkt 3 und Messpunkt 6.
3. Mit Potentiometer P1 Spannung auf 2,0 V einstellen.
4. Messung der Spannung zwischen Messpunkt 3 und Messpunkt 4.
5. Mit Potentiometer P2 Spannung auf 10,0 V einstellen.
Einstellung des Eingangssignals: 0 bis 20 mA oder 0 bis 10 V:
Konfiguration der DIP‑Schalter S1
S1.1 S1.2 S1.3 S1.4 S1.5
1. Spannung an den Klemmen 54 und 55 anlegen.
2. Messung der Spannung zwischen Messpunkt 3 und Messpunkt 6.
3. Mit Potentiometer P1 Spannung auf 0,0 V einstellen.
4. Messung der Spannung zwischen Messpunkt 3 und Messpunkt 4
5. Mit Potentiometer P2 Spannung auf 10,0 V einstellen.

16.1.2 Totzone einstellen

Die eingestellte Totzone ist abhängig vom Antrieb. Der Parameter wird ab Werk voreinge-
stellt und sollte nicht geändert werden.
Î Schalter S2 auf die gewünschte Position einstellen (vgl. Tabelle 16‑2).
Info
Wenn die Totzone zu klein eingestellt wird, kommt es zum Pendeln des Antriebs um den Soll-
wert, was zum vorzeitigen Verschleiß von Stellungsregler und Antrieb führt. Wenn ein Pen-
deln festgestellt wird, kann dies durch Erhöhung der Totzone vermindert werden.
Beim Tausch des Stellungsreglers sollten die eingestellten Werte übernommen werden.
EB 8330
ON
OFF
ON
OFF
Anhang A (Einstellhinweise)
16-3
