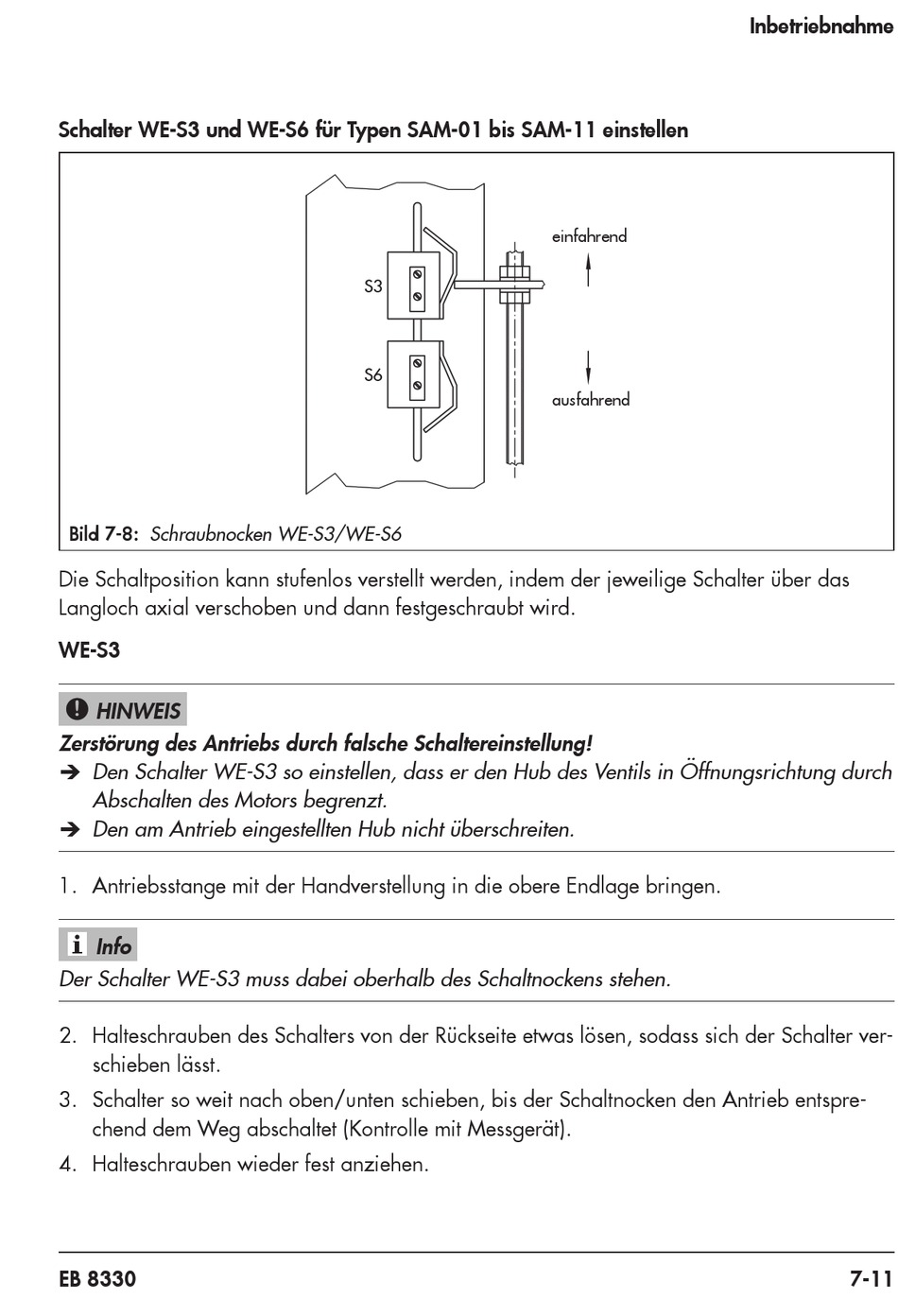

Schalter WE-S3 und WE-S6 für Typen SAM-01 bis SAM-11 einstellen
Bild 7-8: Schraubnocken WE-S3/WE-S6
Die Schaltposition kann stufenlos verstellt werden, indem der jeweilige Schalter über das
Langloch axial verschoben und dann festgeschraubt wird.
WE-S3
HINWEIS
!
Zerstörung des Antriebs durch falsche Schaltereinstellung!
Î Den Schalter WE-S3 so einstellen, dass er den Hub des Ventils in Öffnungsrichtung durch
Abschalten des Motors begrenzt.
Î Den am Antrieb eingestellten Hub nicht überschreiten.
1. Antriebsstange mit der Handverstellung in die obere Endlage bringen.
Info
Der Schalter WE-S3 muss dabei oberhalb des Schaltnockens stehen.
2. Halteschrauben des Schalters von der Rückseite etwas lösen, sodass sich der Schalter ver-
schieben lässt.
3. Schalter so weit nach oben/unten schieben, bis der Schaltnocken den Antrieb entspre-
chend dem Weg abschaltet (Kontrolle mit Messgerät).
4. Halteschrauben wieder fest anziehen.
EB 8330
S3
S6
einfahrend
ausfahrend
