Montage
Anschluss
1. PE der Anschlussleitung (Ader grün/gelb) an die vorgesehene PE‑Klemme anschließen.
2. N der Anschlussleitung an Klemme 1, Impulsleitung ausfahrende Antriebsstange an
Klemme 11, Impulsleitung einfahrende Antriebsstange an Klemme 14 anschließen.
3. Brücken einsetzen; von Klemme 10 nach Klemme 3 und von Klemme 13 nach Klemme 2.
HZ
1~
7 8
1 2 3
N

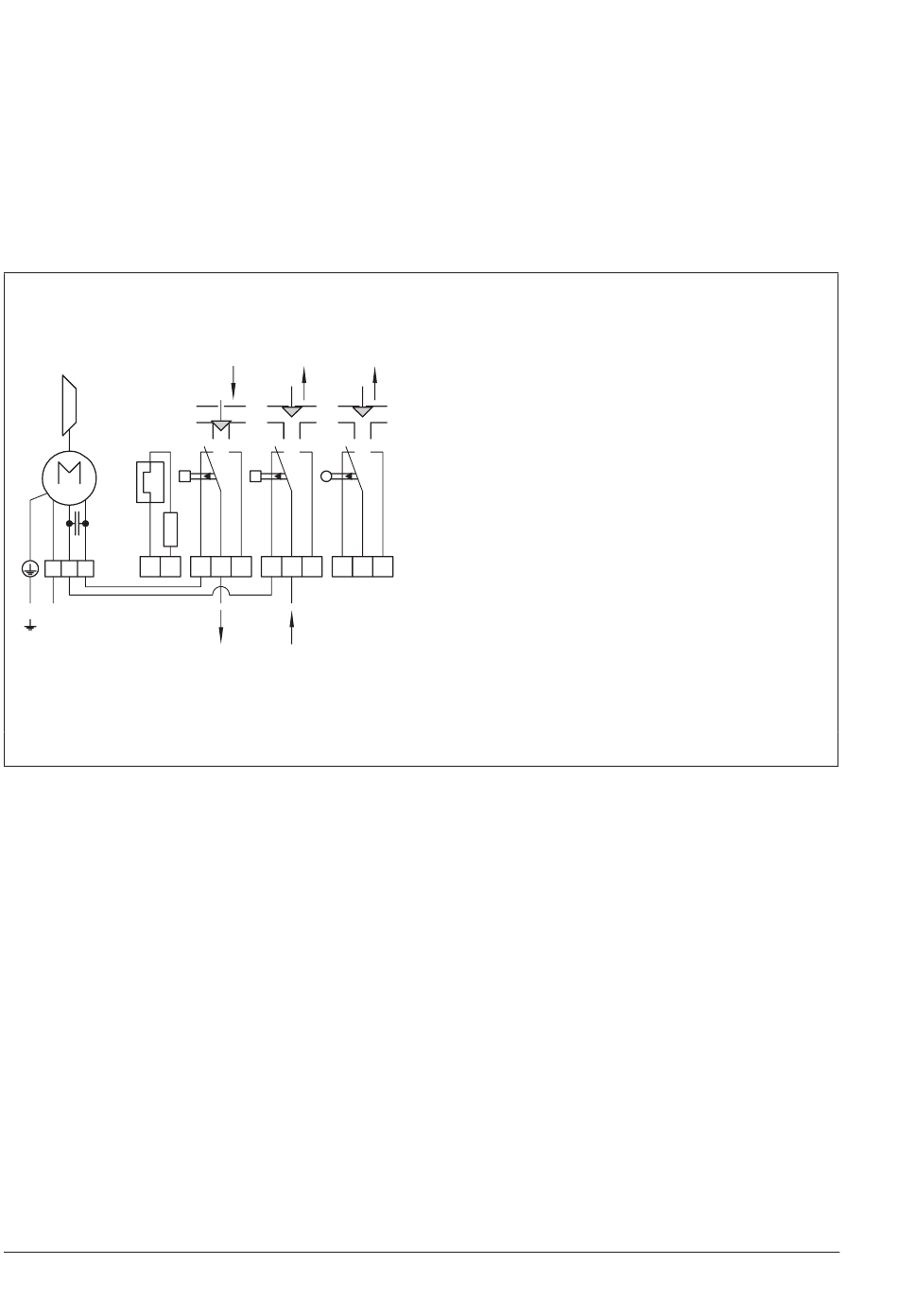

Bild 5-11: Elektrischer Anschluss · Dreipunkt-Ansteuerung mit Drehmomentabschaltung
5-12
DE DE WE
S1 S2 S3
10 11 12 13 14 15 16 17 18
HZ Heizung
DE-S1 Drehmomentabhängiger Endlagenschalter
S2, untere Endlage
DE-S2 Drehmomentabhängiger Endlagenschalter
S2, obere Endlage
WE-S3 Wegabhängiger Schalter S3
EB 8330
