Samson SAM Einbau- Und Bedienungsanleitung Seite 51

Mp1
bis Mp3

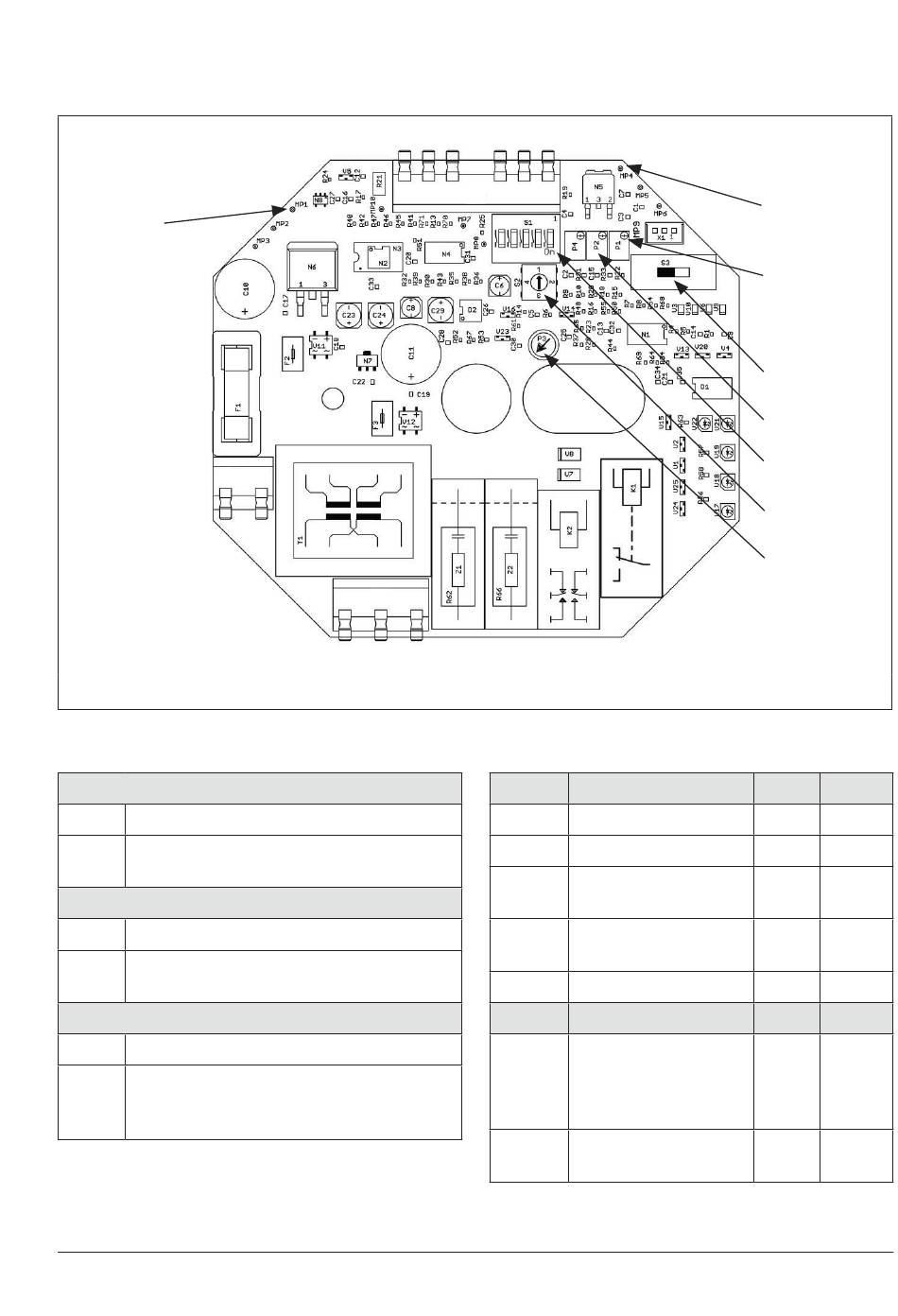

Bild 7-3: Stellungsregler PEL 100, Bestückungsseite
Tabelle 7-1: Potentiometer
Potentiometer P1
Funktion Verstellung unterer Endwert
Drehen im Uhrzeigersinn verschiebt Wert nach
Aktion
unten
Potentiometer P2
Funktion Verstellung oberer Endwert
Drehen im Uhrzeigersinn verschiebt Wert nach
Aktion
unten
Potentiometer P3
Funktion Verstellung Spanne
Drehen gegen Uhrzeigersinn bewirkt elektroni-
Aktion sche Spreizung des Widerstandsbereichs des
Potentiometers
EB 8330
X2
X3
X4
Tabelle 7-2: Schalter
Schalter Funktion
S1.1 Nullpunktvorwahl
S1.2 Spreizung
Antriebsstange ausfah-
S1.3
rend im Fehlerfall
Antriebsstange einfah-
S1.4
rend im Fehlerfall
S1.5 Funktion im Fehlerfall
Schalter Beschreibung
S2 Totzone
S3 Wirkrichtungsumkehr
Inbetriebnahme
Mp4
bis Mp6
P1
S3
P2
S1.1
bis S1.5
S2
P3
ON OFF
0 mA 4 mA
Aus Ein
Ein Aus
Ein Aus
Ein Aus
Stellung Wirkung
1 1,5 %
2 1,0 %
3 0,5 %
4 0,25 %
0 Aus
1 Ein
7-5
