5 Montage
5.1 Einbaubedingungen
Bedienerebene
Wenn in der Ventildokumentation nicht anders beschrieben, ist die Bedienerebene für das
Stellventil die frontale Ansicht auf alle Bedienelemente des Stellventils aus Perspektive des Be-
dienungspersonals.
Einbaulage
Die Einbaulage ist beliebig, der Antrieb darf aber nicht nach unten hängen!
0...90°

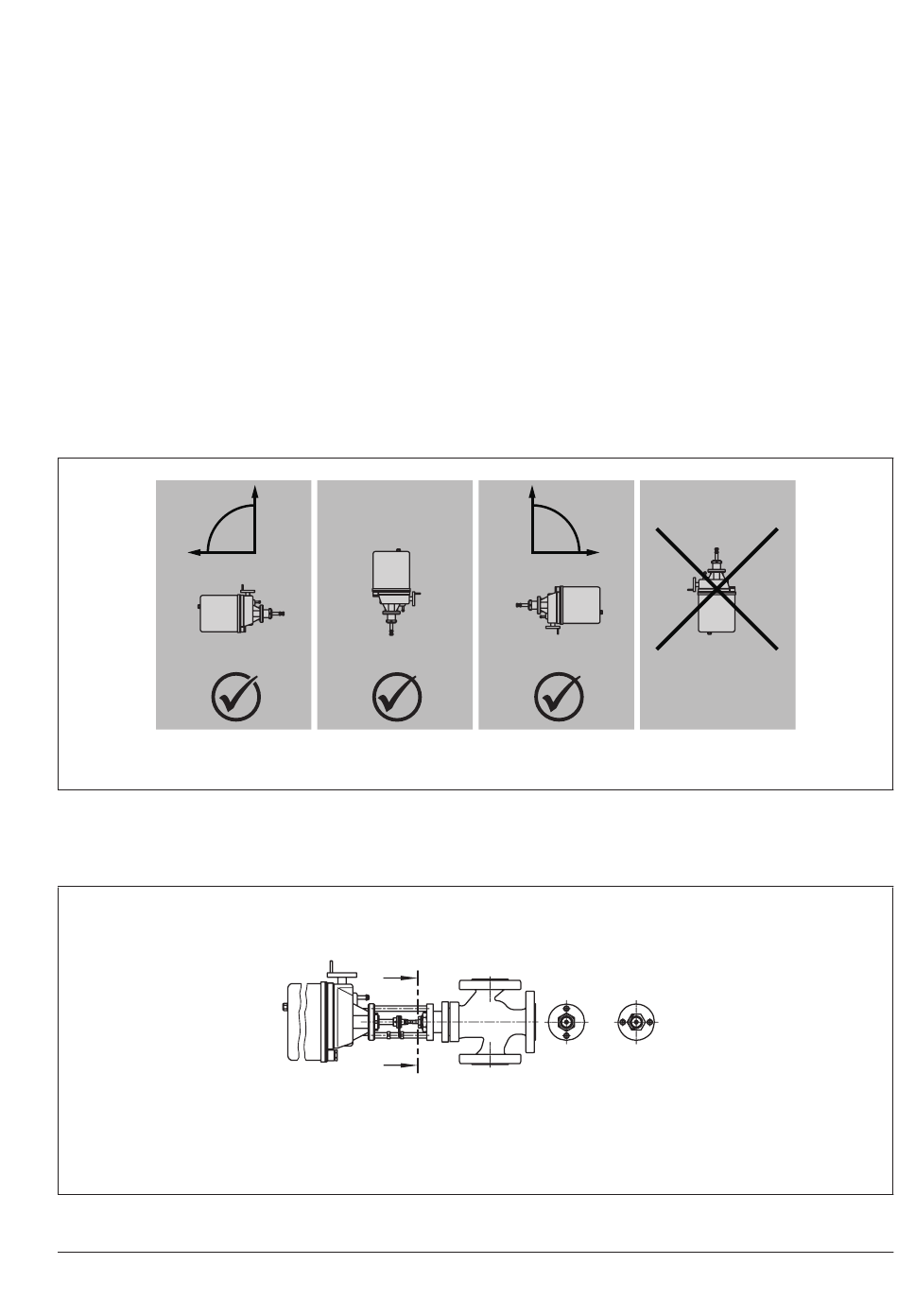

Bild 5-1: Einbaulage
Bei Einbaulage mit waagerecht liegender Antriebsstange den Rahmen so montieren, dass die
beiden Rahmenstangen in senkrechter Ebene übereinander liegen.
Bild 5-2: Einbauhinweis für waagerechten Anbau
EB 8330
0...90°
A
A–A
richtig!
A
!
falsch!
Montage
5-1
