Samson SAM Einbau- Und Bedienungsanleitung Seite 33

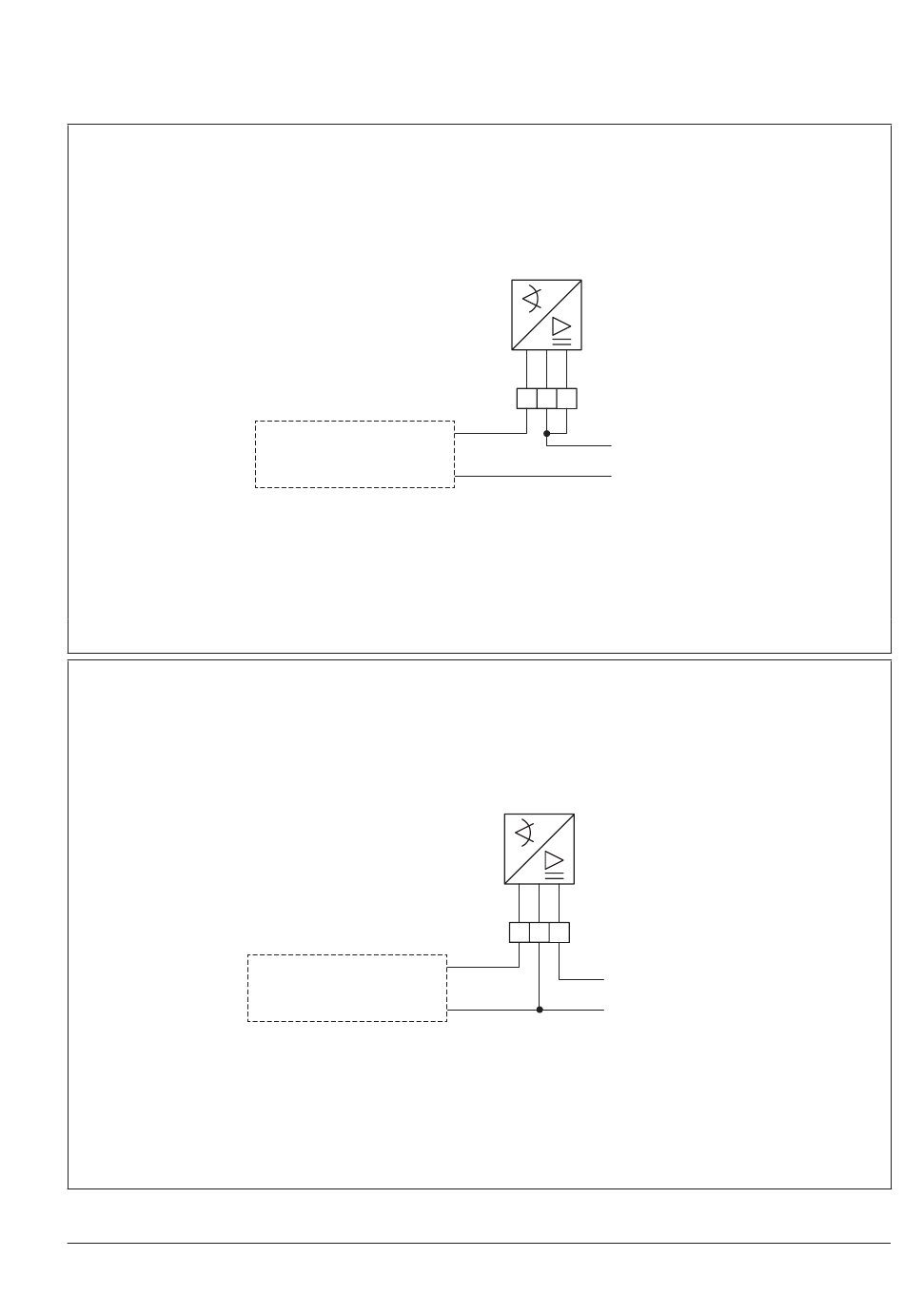

Bild 5-7: Elektrischer Anschluss · Stellungsgeber (ESR), Zweileiter-Anschluss
Bild 5-8: Elektrischer Anschluss · Stellungsgeber (ESR), Dreileiter-/Vierleiter-Anschluss
EB 8330
Spannungsversorgung
Spannungsversorgung
ESR
25 26 27
24 V DC
+
0 V _
ESR
25 26 27
24 V DC
+
_
0 V
4 ... 20 mA
0(4) ... 20 mA
Montage
5-9
