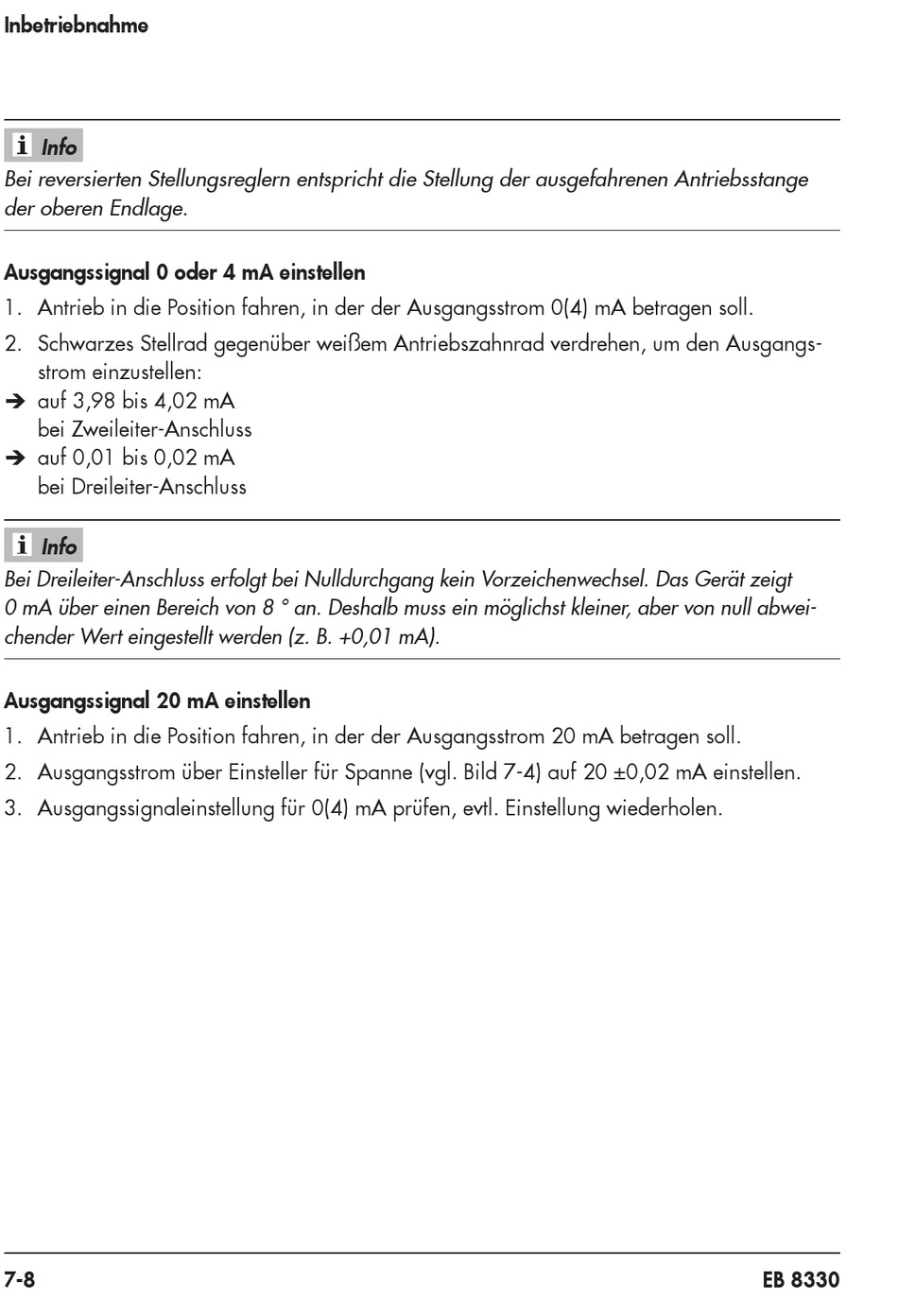

Inbetriebnahme
Info
Bei reversierten Stellungsreglern entspricht die Stellung der ausgefahrenen Antriebsstange
der oberen Endlage.
Ausgangssignal 0 oder 4 mA einstellen
1. Antrieb in die Position fahren, in der der Ausgangsstrom 0(4) mA betragen soll.
2. Schwarzes Stellrad gegenüber weißem Antriebszahnrad verdrehen, um den Ausgangs-
strom einzustellen:
Î auf 3,98 bis 4,02 mA
bei Zweileiter-Anschluss
Î auf 0,01 bis 0,02 mA
bei Dreileiter-Anschluss
Info
Bei Dreileiter-Anschluss erfolgt bei Nulldurchgang kein Vorzeichenwechsel. Das Gerät zeigt
0 mA über einen Bereich von 8 ° an. Deshalb muss ein möglichst kleiner, aber von null abwei-
chender Wert eingestellt werden (z. B. +0,01 mA).
Ausgangssignal 20 mA einstellen
1. Antrieb in die Position fahren, in der der Ausgangsstrom 20 mA betragen soll.
2. Ausgangsstrom über Einsteller für Spanne (vgl. Bild 7‑4) auf 20 ±0,02 mA einstellen.
3. Ausgangssignaleinstellung für 0(4) mA prüfen, evtl. Einstellung wiederholen.
7-8 EB 8330
