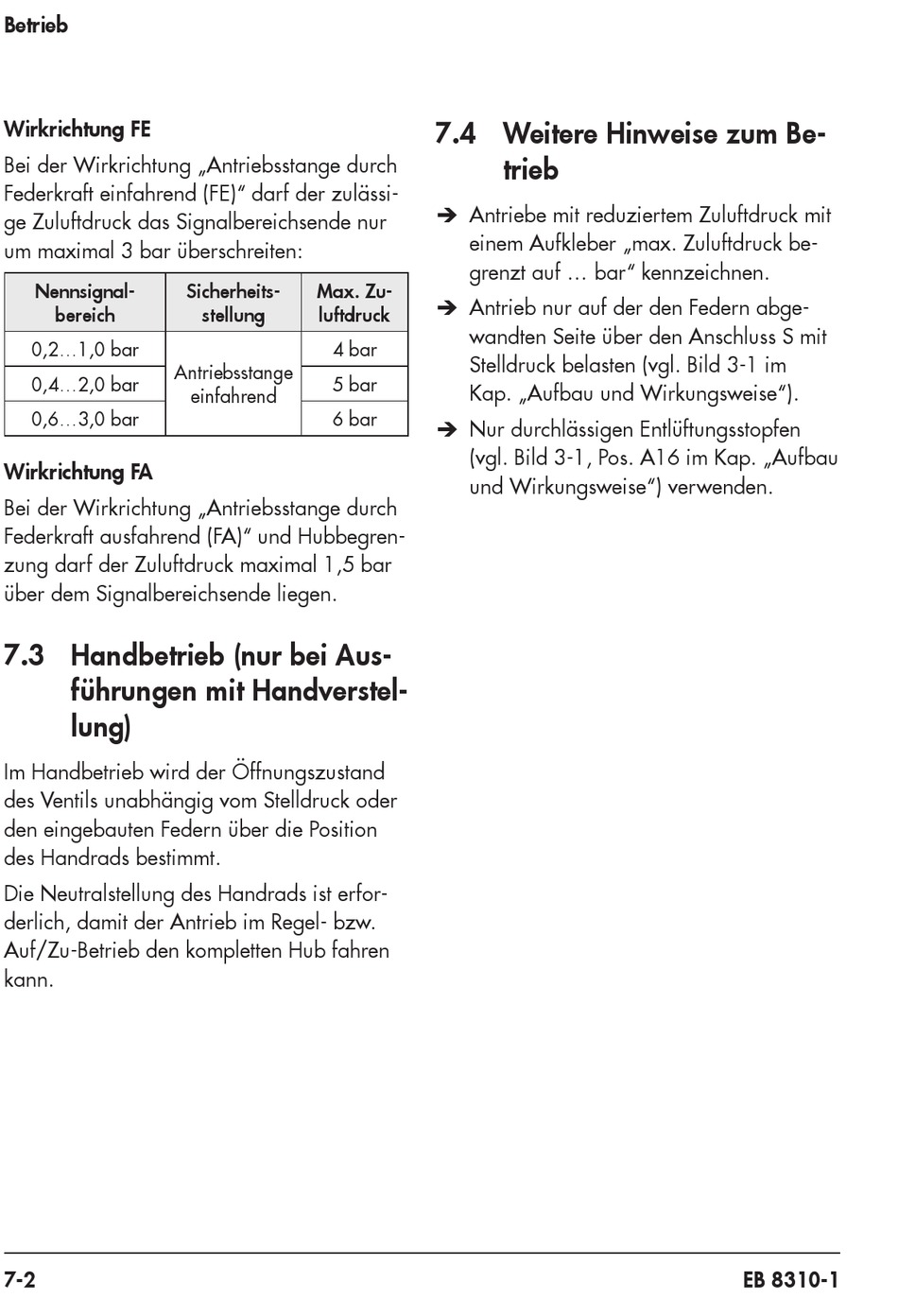

Betrieb
Wirkrichtung FE
Bei der Wirkrichtung „Antriebsstange durch
Federkraft einfahrend (FE)" darf der zulässi-
ge Zuluftdruck das Signalbereichsende nur
um maximal 3 bar überschreiten:
Nennsignal-
bereich
0,2...1,0 bar
0,4...2,0 bar
0,6...3,0 bar
Wirkrichtung FA
Bei der Wirkrichtung „Antriebsstange durch
Federkraft ausfahrend (FA)" und Hubbegren-
zung darf der Zuluftdruck maximal 1,5 bar
über dem Signalbereichsende liegen.
7.3 Handbetrieb (nur bei Aus-
führungen mit Handverstel-
lung)
Im Handbetrieb wird der Öffnungszustand
des Ventils unabhängig vom Stelldruck oder
den eingebauten Federn über die Position
des Handrads bestimmt.
Die Neutralstellung des Handrads ist erfor-
derlich, damit der Antrieb im Regel- bzw.
Auf/Zu-Betrieb den kompletten Hub fahren
kann.
7-2
Sicherheits-
Max. Zu-
stellung
luftdruck
4 bar
Antriebsstange
5 bar
einfahrend
6 bar
7.4 Weitere Hinweise zum Be-
trieb
Î Antriebe mit reduziertem Zuluftdruck mit
einem Aufkleber „max. Zuluftdruck be-
grenzt auf ... bar" kennzeichnen.
Î Antrieb nur auf der den Federn abge-
wandten Seite über den Anschluss S mit
Stelldruck belasten (vgl. Bild 3-1 im
Kap. „Aufbau und Wirkungsweise").
Î Nur durchlässigen Entlüftungsstopfen
(vgl. Bild 3-1, Pos. A16 im Kap. „Aufbau
und Wirkungsweise") verwenden.
EB 8310-1
