7.5 Widerstandsferngeber einstellen

Die Potentiometer R1 und R2 müssen sich je nach Funktion jeweils in der entsprechenden Endla-
ge befinden.

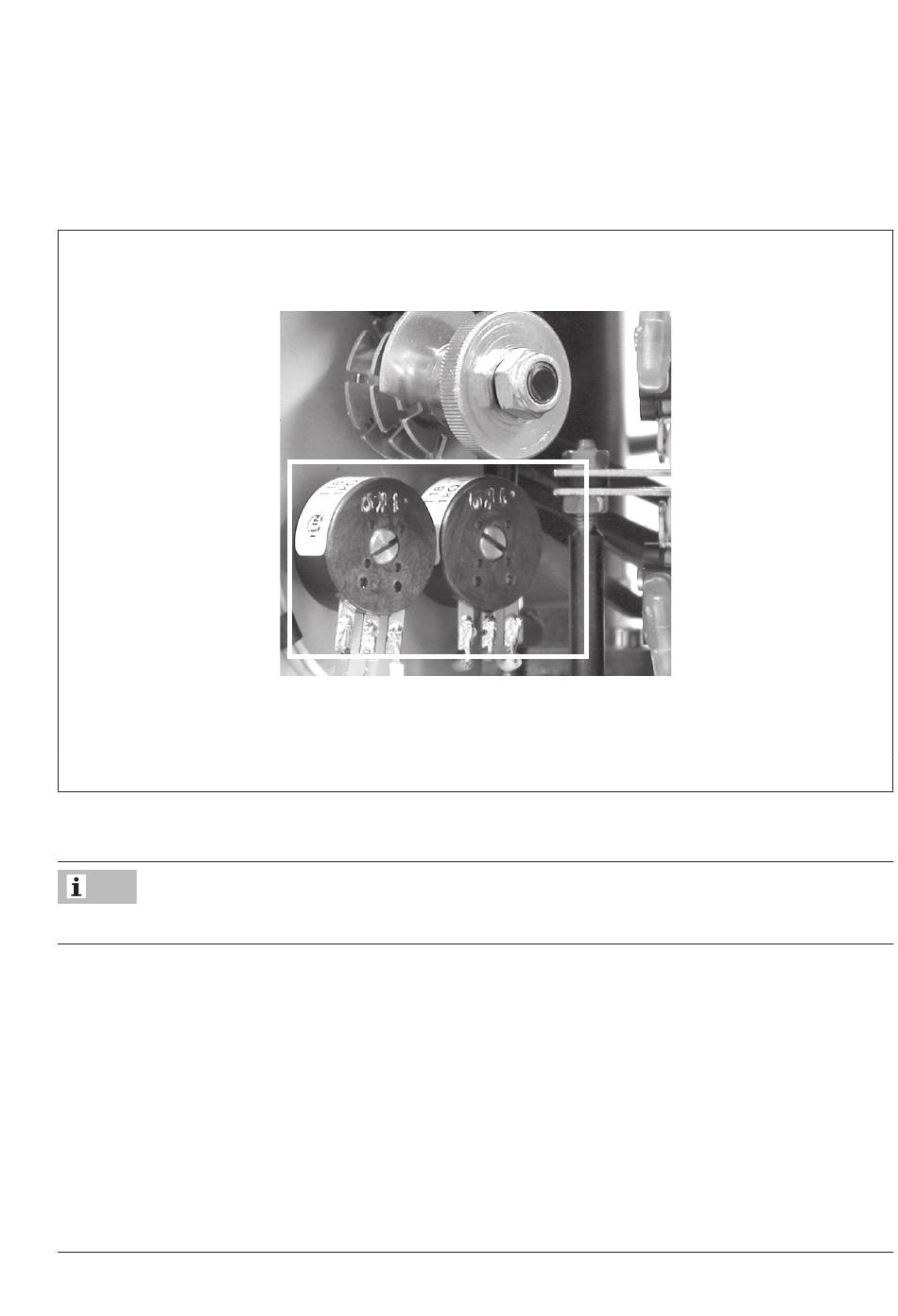

Bild 7-9: Potentiometer R1 und R2
1. Antriebsstange mit der Handverstellung in die untere Endlage fahren, bis DE-S1 schaltet.
Info
Stellhebel und Mitnehmerhebel müssen in ihrer Schräglage parallel sein.
2. Mit passendem Schraubendreher den Schleifer der Potentiometer in die Endlage bringen.
Dazu die Potentiometerwelle entgegen den Uhrzeigersinn drehen, bis ein Anschlag leicht
spürbar ist.
3. Die Antriebsstange um den eingestellten Hub in die obere Endlage fahren. Die Potentio-
meter bewegen sich in die entgegengesetzte Richtung.
4. Mit einem Widerstandsmessgerät die Potentiometerbewegung beobachten und kontrollie-
ren, ob der gesamte Widerstandsbereich durchfahren wird.
