Aufbau und Wirkungsweise
3.2.3 Wegabhängiger
Schalter WE-S6
Ein vierter wegabhängiger Wechselschalter
WE-S6 ermöglicht eine zusätzliche Meldung
von Ventilstellungen.

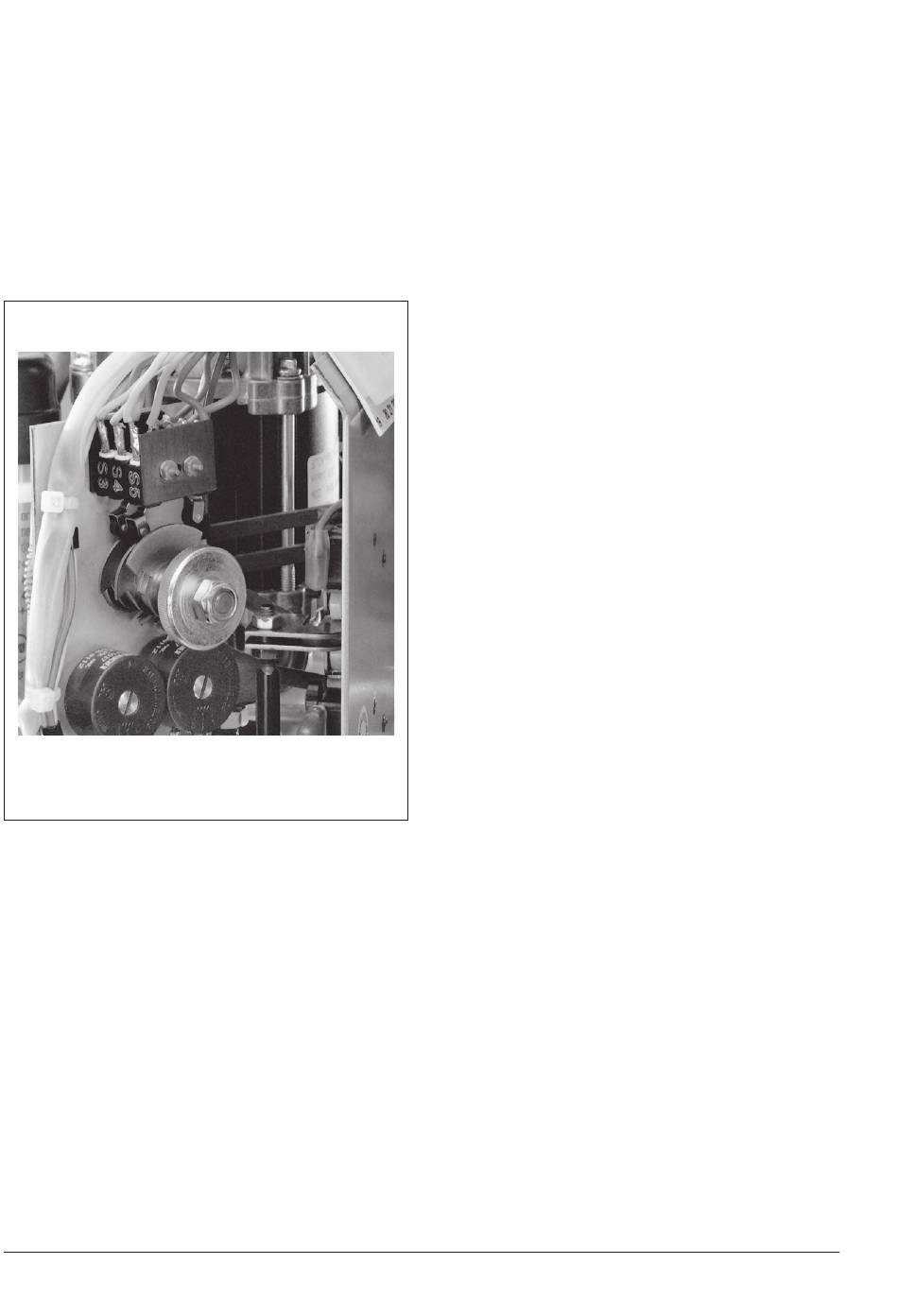

Bild 3-4: Schalter und Widerstandsferngeber
3.2.4

Widerstandsferngeber

Der Antriebs kann optional mit einem oder
zwei Widerstandsferngebern ausgerüstet
sein. Diese sind mit dem Getriebe des An-
triebs verbunden und bestehen aus jeweils
einem Potentiometer, das einen hubproporti-
onalen Widerstandswert zur Verfügung
stellt. Dieser kann zur Auswertung der An-
triebsstangenposition verwendet werden.
3-4
Die axiale Bewegung der Antriebsstange
wird über Stellhebel und Gleitstück auf den
Mitnehmerhebel geführt. Dieser erzeugt über
ein Zahnrad eine proportionale Drehbewe-
gung als Maß für die beiden Potentiometer
R1und R2 (vgl. Bild 3‑4).
Die Potentiometer sind auf den geforderten
Hub voreingestellt. Nachjustieren ist möglich
(vgl. Kapitel „Inbetriebnahme").
3.2.5

Heizung

Ein Heizwiderstand dient zum Vermeiden
von Schwitzwasserbildung unter der An-
triebshaube bei hoher Luftfeuchtigkeit, stark
schwankenden Umgebungstemperaturen und
beim Einsatz im Freien.
Der Heizwiderstand wird durch einen Ther-
moschalter (Bimetallkontakt) geregelt. Für
den Betrieb ist eine dauerhafte Versorgungs-
spannung erforderlich (gewünschte Versor-
gungsspannung bei Bestellung angeben).
Die Ausschalttemperatur beträgt ca. 60 °C,
die Wiedereinschalttemperatur ca. 40 °C.
3.2.6 Wendeschützeinheit
Bei Antrieben für mehrphasigen Betrieb und
für den Betrieb bei 24 V DC ist eine Wende-
schützeinheit erforderlich, um die Bewe-
gungsrichtung der Antriebsstange ändern zu
können. Diese kann werkseitig verbaut sein
oder durch externe Beschaltung angeschlos-
sen werden.
EB 8330
