Montage
HINWEIS
!
Beschädigung der Leitungen!
Î Die Leitungen im Antrieb so führen und
befestigen, dass sie vor sich bewegenden
oder rotierenden Teilen geschützt sind
und beim Aufsetzen oder Abnehmen der
Antriebshaube nicht beschädigt werden
können.
Antriebshaube
1. Hutmutter abschrauben
2. Dichtscheibe entfernen
3. Antriebshaube am Mantel umfassen und
unter leichtem Druck abziehen
4. Antriebshaube nach erfolgtem Anschluss
wieder montieren.
5.5.1
Dreipunkt-Ausführung

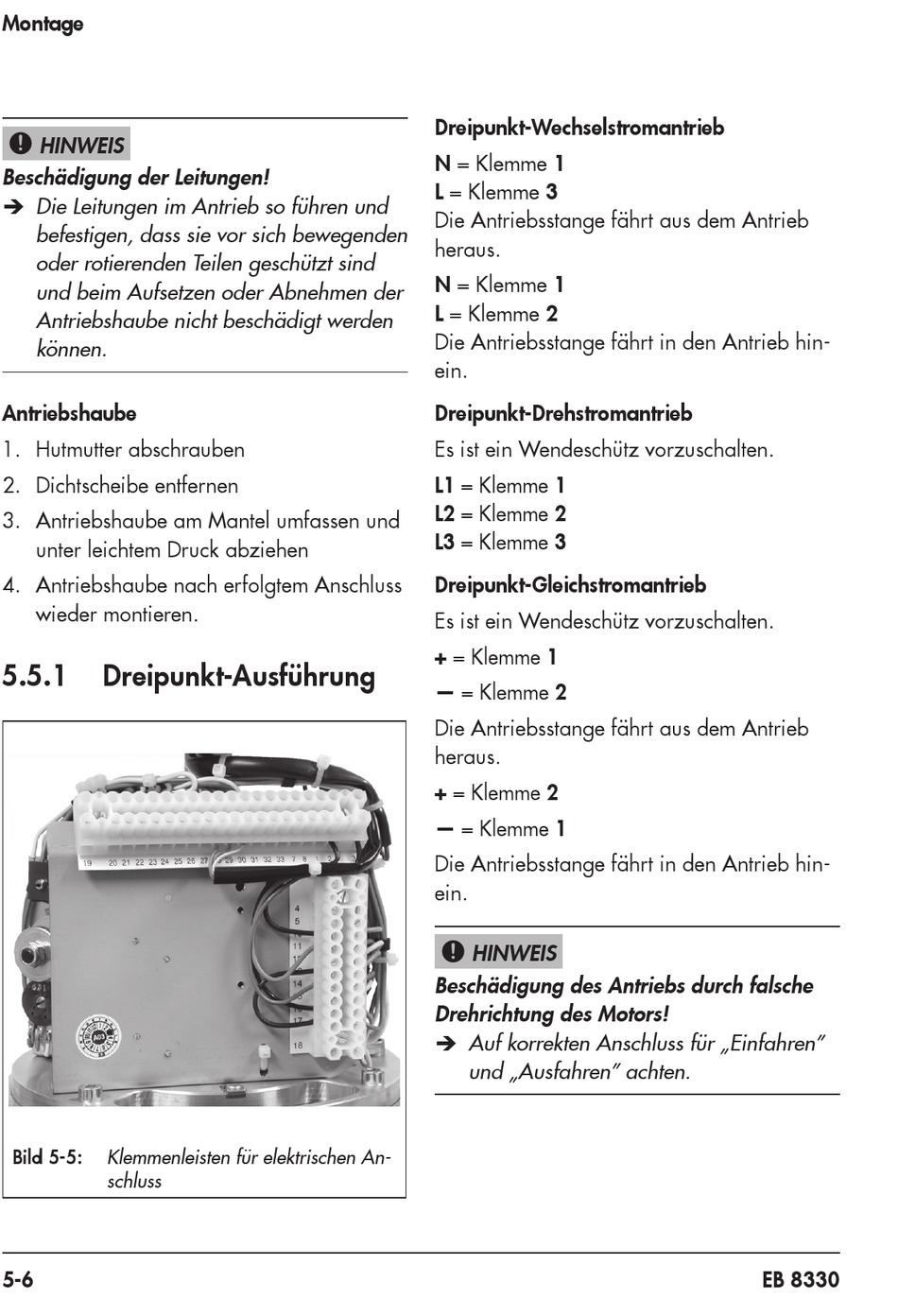

Bild 5-5: Klemmenleisten für elektrischen An-
schluss
5-6
Dreipunkt-Wechselstromantrieb
N = Klemme 1
L = Klemme 3
Die Antriebsstange fährt aus dem Antrieb
heraus.
N = Klemme 1
L = Klemme 2
Die Antriebsstange fährt in den Antrieb hin-
ein.
Dreipunkt-Drehstromantrieb
Es ist ein Wendeschütz vorzuschalten.
L1 = Klemme 1
L2 = Klemme 2
L3 = Klemme 3
Dreipunkt-Gleichstromantrieb
Es ist ein Wendeschütz vorzuschalten.
+ = Klemme 1
— = Klemme 2
Die Antriebsstange fährt aus dem Antrieb
heraus.
+ = Klemme 2
— = Klemme 1
Die Antriebsstange fährt in den Antrieb hin-
ein.
HINWEIS
!
Beschädigung des Antriebs durch falsche
Drehrichtung des Motors!
Î Auf korrekten Anschluss für „Einfahren"
und „Ausfahren" achten.
EB 8330
