Verrohrung: Ablass
ABLASS
Anmerkung: Örtliche Vorschriften zur Ablaufrohrgröße müssen eingehalten werden.
Die vom Befeuchter verlegte Ablaufleitung muss an einem zugelassenen Sanitärablauf bzw. geeigneten Ablauf
enden. Obwohl der RTS-Befeuchter über einen integrierten Abwasserkühler verfügt, sollten bei Einsatz von
nichtmetallischen Ablaufrohren oder -schläuchen diese auf eine Dauerbetriebstemperatur von mindestens
100 °C (212 °F) ausgelegt sein.
Wenn ein vertikaler Abfall des Ablaufs 305 mm (12") überschreitet, muss ein Vakuumbrecher oder offener
Ablauf mit Luftspalt innerhalb von 152 mm (6") von der Ablauföffnung installiert werden. Andernfalls entsteht
bei Ablaufereignissen eine Absaugung, der die normale Funktion des Ablaufs stört und es ermöglicht, dass
Dampf durch den Überlauf-P-Abschneiderauslass in den Ablauf gelangt (siehe Abbildung 23-1). Einen
Luftspalt nur dort positionieren, wo ausreichend Temperatur- und Luftbewegung herrscht, andernfalls kann es zu
Kondensatniederschlag an umliegenden Oberflächen kommen.
Sicherstellen, dass die Konfiguration der Ablaufleitungen (Durchmesser, Länge, Neigung, Rohrbogen, Hänger
usw.) einen Durchfluss von 45,4 l/m (12 gpm) für einen ordnungsgemäßen Funktion der Ablaufleitung
unterstützt und ein Überlaufen und Austritt aus einem offenen Ablauf mit Luftspalt verhindert. Münden mehrere
Ablaufleitungen in einem Ablaufrohr, einen ausreichend großen Rohrdurchmesser vorsehen.
Den Befeuchter nicht direkt über dem Bodenablauf installieren, da in den Ablauf auslaufendes Abschöpf- und
Abwasser Dampfschwaden erzeugen kann. Dieser Dampf steigt dann nach oben und benetzt Elektrobauteile,
was Standzeit und Leistung der Bauteile reduziert.

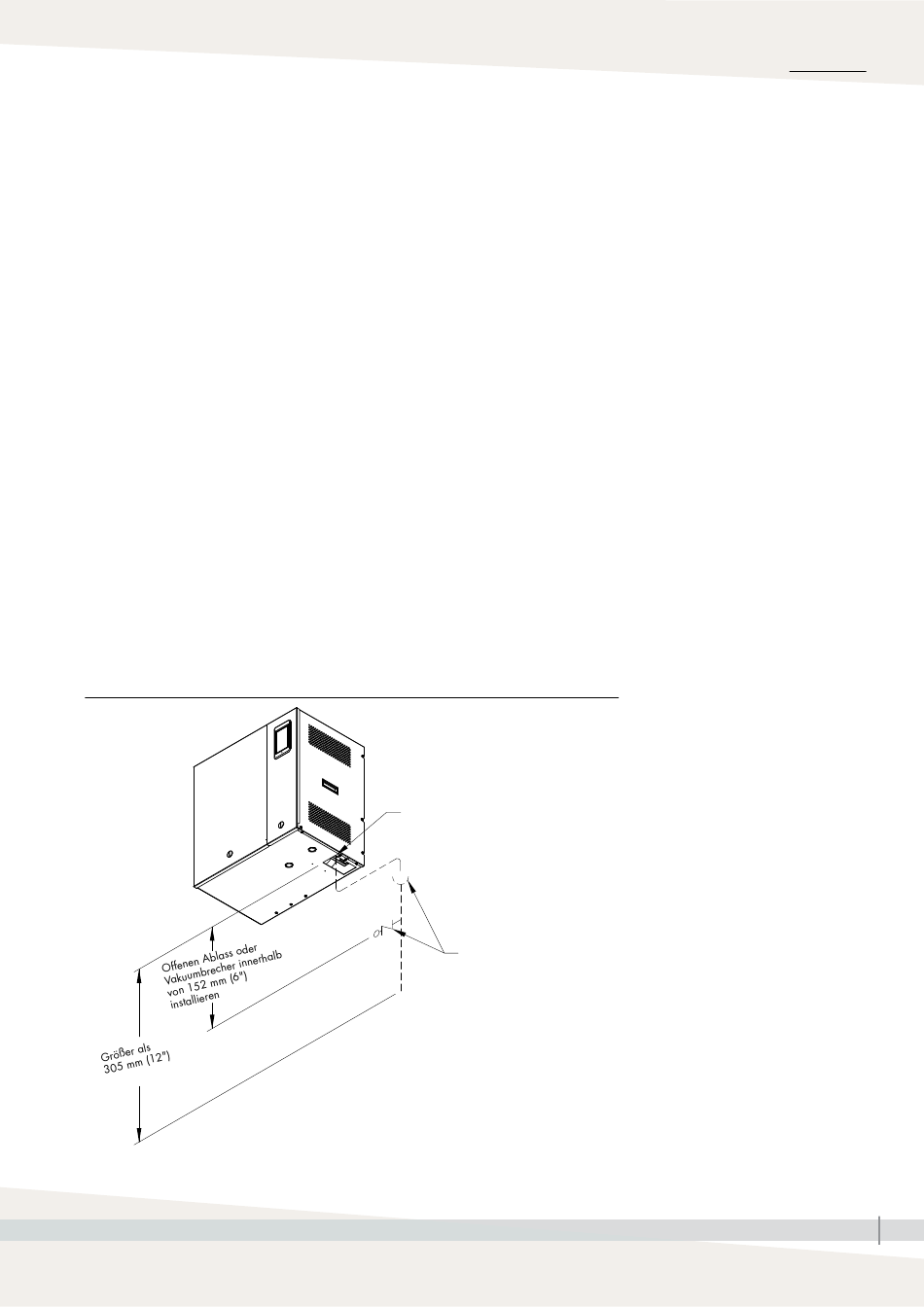

ABBILDUNG23-1: VERTIKALER ABLAUF
Wasserablassventil
Ablauf oder Vakuumbrecher
öffnen (vom Installateur)
OM-8080
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
