INSTALLATION
Aufbau

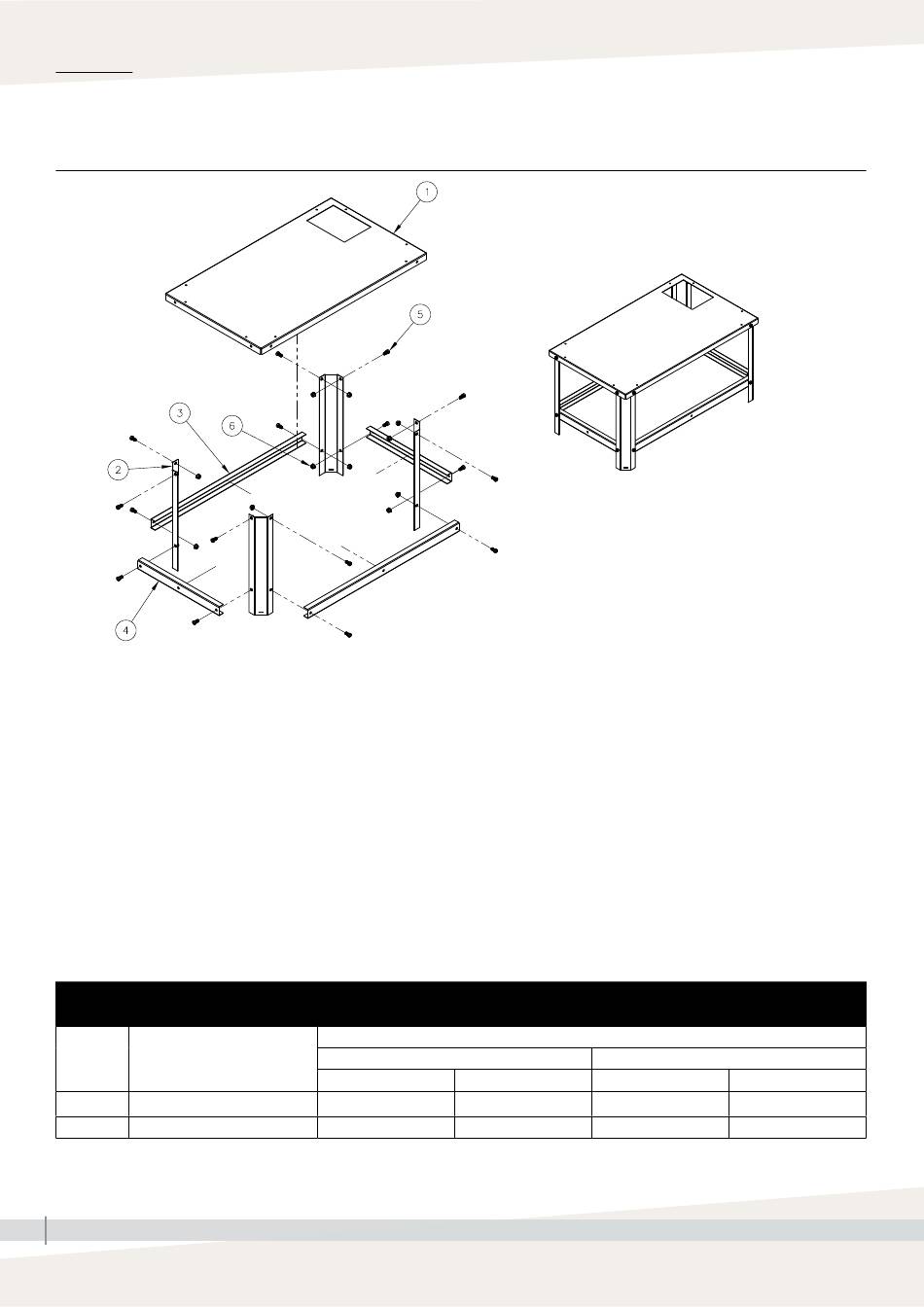

ABBILDUNG 18-1: BODENSTÄNDER (MODELLE -2, -3 UND -4)
Die Plattform (1) mit den Flanschen nach oben nach unten legen.
1.
2. Die Füße (Artikel 2) mit 3/8-16 x 3/4" Schrauben (Artikel 5) und 3/8"
Flanschmuttern (Artikel 6) wie abgebildet in den Ecken befestigen. So ausrichten,
dass das geschlitzte Ende von der Plattform weg liegt. Die Schrauben und Muttern
müssen fest sitzen.
3. Die Querstützen (3 und 4) mit den verbleibenden Schrauben (5) und Muttern (6)
befestigen. Querstützen müssen an der Außenfläche der Stützbeine sitzen. Die
Schrauben und Muttern müssen fest sitzen.
4. Alle Befestigungen auf ein Drehmoment von 27 Nm (20 lb-ft) anziehen.
5. Sicherstellen, dass der Bodenständer eben ist (Ausgleichsscheiben können unter den
Beinen verwendet werden).
6. Den RTS-Befeuchterrahmen/-sockel auf dem Bodenständer zentrieren und alle
Bohrungen ausrichten.
7. Den Rahmen/Sockel mit 1/4 - 20 x 3/4 in. Schrauben von der Unterseite der
oberen Bodenplatte aus am Bodenständer sichern.
Tabelle 18-1:
Bodenständergewichte (für Innengehäuse)
Bauteilnummer
Größe der Einheit
600935
600670
-3 und -4 Stufe
18
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
(lbs)
-2 Stufe
26,8
35,1
Hinweise:
OM-8107
Gewichtskonfiguration
Montiert
(kg)
12,2
16,0
Der Bodenständer ermöglicht die Installation
einer Kondensatleitung/-pumpe
Sicherstellen, dass der Bodenständer
ordnungsgemäß eben und ausgeglichen ist.
Der Bodenständer ist nicht als Nennleistung
eingestuft.
Die Modelle RX-XX-3 und RX-XX-4 sind für
seitliche Wasseranschlüsse eingerichtet. Diese
Modelle können für die unteren Versorgungs-
und Ablassanschlüsse angepasst werden.
Anpassung des Ablaufs: Den
1"-NPT-Stopfen von der Unterseite
des Ablassblocks entfernen und am
seitlichen Anschluss wieder anbauen.
Gewindedichtung am Stopfen
verwenden.
Anpassung an die Füllung: Die beiden
Schrauben entfernen, mit der das
Einlassventil an der Halterung befestigt
ist. Das Ventil an die andere Stelle an
der Halterung bringen und das Ventil
mit dem 3/4"-Einlass nach unten und
das mit zwei 3/8"-Auslässen zur
Rückseite der Einheit ausrichten. Die
beiden Schrauben wieder anschrauben,
um das Ventil an der Halterung zu
sichern.
Versand
(lbs)
(kg)
30,8
14,0
41,1
18,7
