Verrohrung: Abwasserkühlung
• Eine Verbindung so nahe wie möglich an der Verbindung finden (Festrohr
entfernt)
• Bei entfernten Harten Rohren das DN25 (1") Rohr so direkt wie möglich vom
Befeuchter zum mechanischen Temperator verlegen. Wenn die Verrohrung
zum Heißwassereinlass einen waagrechten Lauf hat, einen Abstand von
mindestens 10,5 m/m (1/8"/ft) (1%) zum Gerät aufrecht erhalten. Wenn der
Ablassschlauch ausfließt, nur die Schlauchrate auf 250°F (121°C).
6. Anweisungen zum Anschluss von temperiertem Wasser (zum Ablassen):
• Der temperierte Wasserauslassanschluss ist DN38 (1.5") Rohrgewinde.
• Eine Verrohrung so nahe wie möglich am Gerät installieren.
• Ein DN38 (1.5") Rohr so direkt wie möglich vom mechanischen
Temperierungsgerät zum Ablauf führen. Eine Steigung von mindestens 1/8"/ft
(1%) aufrecht erhalten.
• Sicherstellen, dass zwischen Ablaufverrohrung und Ablauf ein Luftspalt von
25 mm (1") besteht.
SCHRITTWEISE WARTUNGSANWEISUNGEN
Die Kaltwasserzufuhr abschalten.
1.
2. Die Service-Verbindungen nach Bedarf abtrennen.
3. Die Vorrichtung von der Verrohrung entfernen und in eine Service-Spüle
nehmen. Wasser hinzufügen und das Gerät mit Rohrkappen oder Händen, die
den Heißwassereinlass und den tem Wasserauslass abdecken, schütteln, um
Mineralablagerungen zu entweichen. Mineralablagerungen abkippen und spülen.
4. Wenn schwere Mineralablagerungen aufgetreten sind, den Thermosensor aus der
Kammer entfernen und den Sensor vorsichtig mit einem Schleifkissen reinigen. Das
Kapillarrohr während des Ausbaus oder der Reinigung nicht verdrehen.
5. Die Service-Antennungen wieder anschningen und das Kaltwasser-Zufuhrventil
öffnen, um den Betrieb nach Bedarf wieder aufzunehmen.

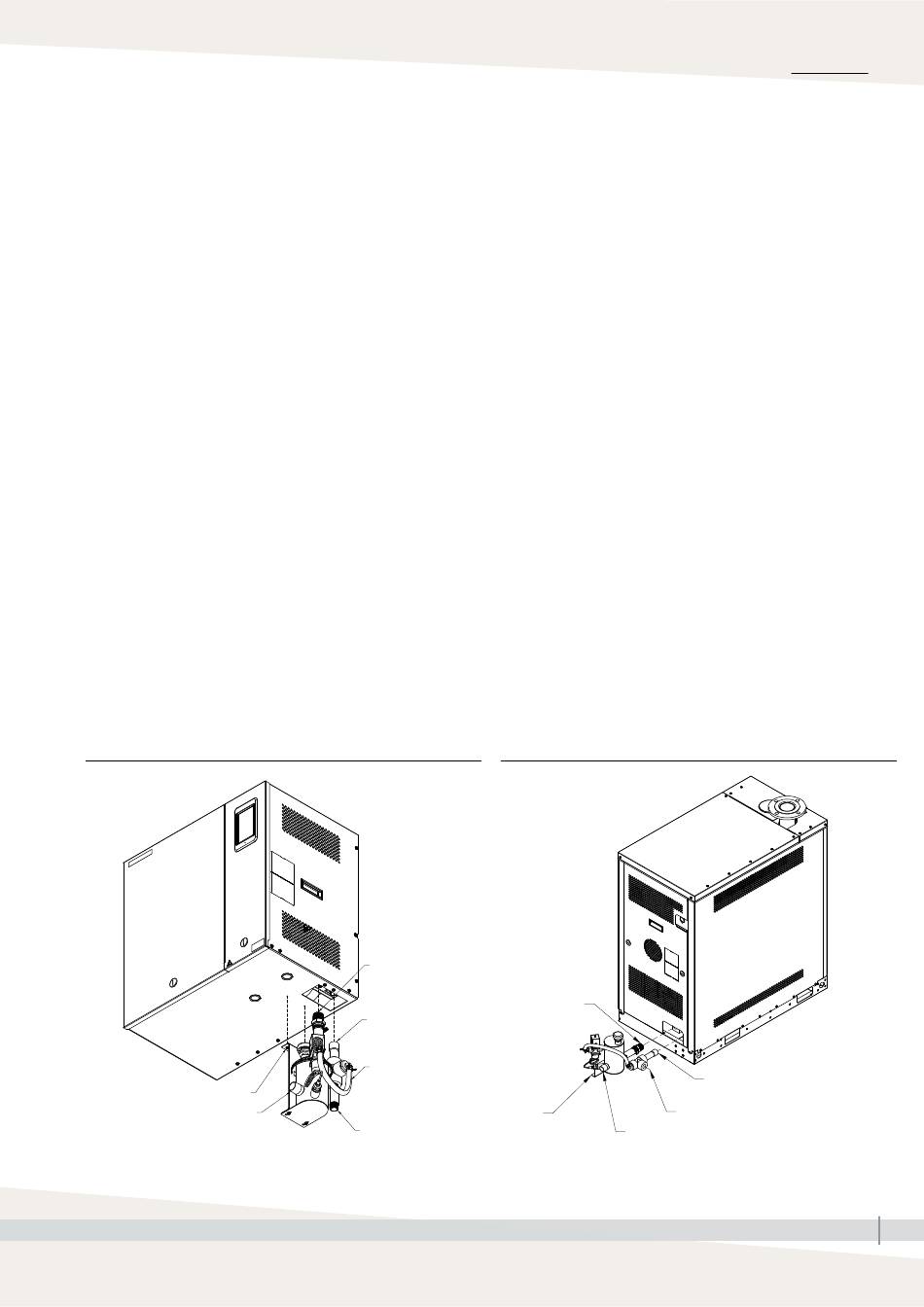

ABBILDUNG 29-1: MECHANISCHES TEMPERIERUNGSGERÄT, DAS
UNTER DEM BEFEUCHTER ANGEBRACHT IST
Wird an der Unterseite des
Befeuchterrahmens montiert
Ablauföffnung
OM-8117
ABBILDUNG 29-2: MECHANISCHES TEMPERIERUNGSGERÄT, DAS
UNTER DEM BEFEUCHTER ANGEBRACHT IST
An Ablass
An Ablass
Wasserzufuhrleitung
Kaltwasseranschluss
Boden-
befestigung
Versorgungswasser
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
INSTALLATION
An das Versorgungswasser anschließen
Versorgungswasser
Ablauföffnung
OM-8119
29
