Verdrahtung
BEFEUCHTER-FELDVERDRAHTUNG
Die gesamte Verdrahtung muss allen örtlich geltenden Vorschriften und den Vorgaben
auf den Schaltplänen des Befeuchters entsprechen. Die Diagramme befinden sich in
der abnehmbaren Nebentafelabdeckung auf der rechten Seite des Befeuchterschranks.
Stromversorgungskabel müssen für 105 °C (221 °F) zugelassen sein.
Bei der Auswahl des Installationsorts des Befeuchters Bereiche in der Nähe von
elektromagnetischen Quellen, wie Stromversorgungs-Transformatoren vermeiden.
Die Füllventil-, Ablassventil-, Sonden- und Temperatursensoren verwenden Strom der
Klasse 2, 24 VAC.
Es wird empfohlen, Halbleiter-Fusing zu verwenden, die den National Electric Code
verwenden.
MASSEANFORDERUNGEN
Die zugelassene Masseerdung muss mit massiven Metall-an-Metall-Anschlüssen
geschlossen werden und ein guter Leiter für Hochfrequenzstörungen (RFI) zu Masse
(mehrsträngige Leiter) sein.
Das Massekabel muss die gleiche Stärke (mm2) wie das Stromkabel aufweisen oder
gemäß NEC-Anforderungen (in Europa, IEC 60364-Anforderungen) dimensioniert
werden.
SACHGEMÄSSE VERDRAHTUNG ZUM VERHINDERN ELEKTRISCHEN RAUSCHENS
Elektrisches Rauschen kann unerwünschte Auswirkungen auf die elektronischen
Steuerkreise haben, was die Steuerbarkeit beeinträchtigt. Elektrisches Rauschen wird
durch elektrische Ausrüstung, wie induktive Lasten, Elektromotoren, Magnetspulen,
Schweißgeräte oder Neonbeleuchtung erzeugt. Das von diesen Quellen verursachte
elektrische Rauschen oder Störungen (und die Auswirkung auf die Regler) ist schwierig
zu definieren, jedoch sind die am häufigsten auftretenden Symptome ungleichmäßige
Regler oder zeitweilige Betriebsprobleme.
Wichtig:
• Für eine maximal effektive EMV (elektromagnetische Verträglichkeit) alle
Feuchteregler, Maximal-Hygrostate und Luftströmungsschalter mit mehrfarbigem,
geschirmten für den Luftkanal zugelassenen Kabel mit einem Erdungsdraht für die
Abschirmung verdrahten.
• Den Erdungsdraht an der Abschirmungs-Erdungsklemme mit einem Draht mit einer
Länge von weniger als 50 mm verbinden.
• Die Abschirmung nicht am Geräteende erden.
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
INSTALLATION
WARNHINWEIS
Stromschlaggefahr
Feldverdrahtungs-Installationsverfahren
dürfen nur von qualifizierten
Elektrikern durchgeführt werden. Eine
unsachgemäße Verdrahtung oder der
Kontakt mit unter Strom stehenden
Kreisen kann durch Stromschlag
und/oder Feuer zu Sach- und
Personenschäden führen.
Die Abdeckung der Schalttafel oder
die Heizungs-Anschlussabdeckung des
Entfeuchters erst entfernen, nachdem
die Stromversorgung getrennt wurde.
Der Kontakt mit unter Strom stehenden
Schaltkreisen kann durch Stromschlag
zu Sachschäden, schwerer persönlicher
Verletzung oder Tod führen.

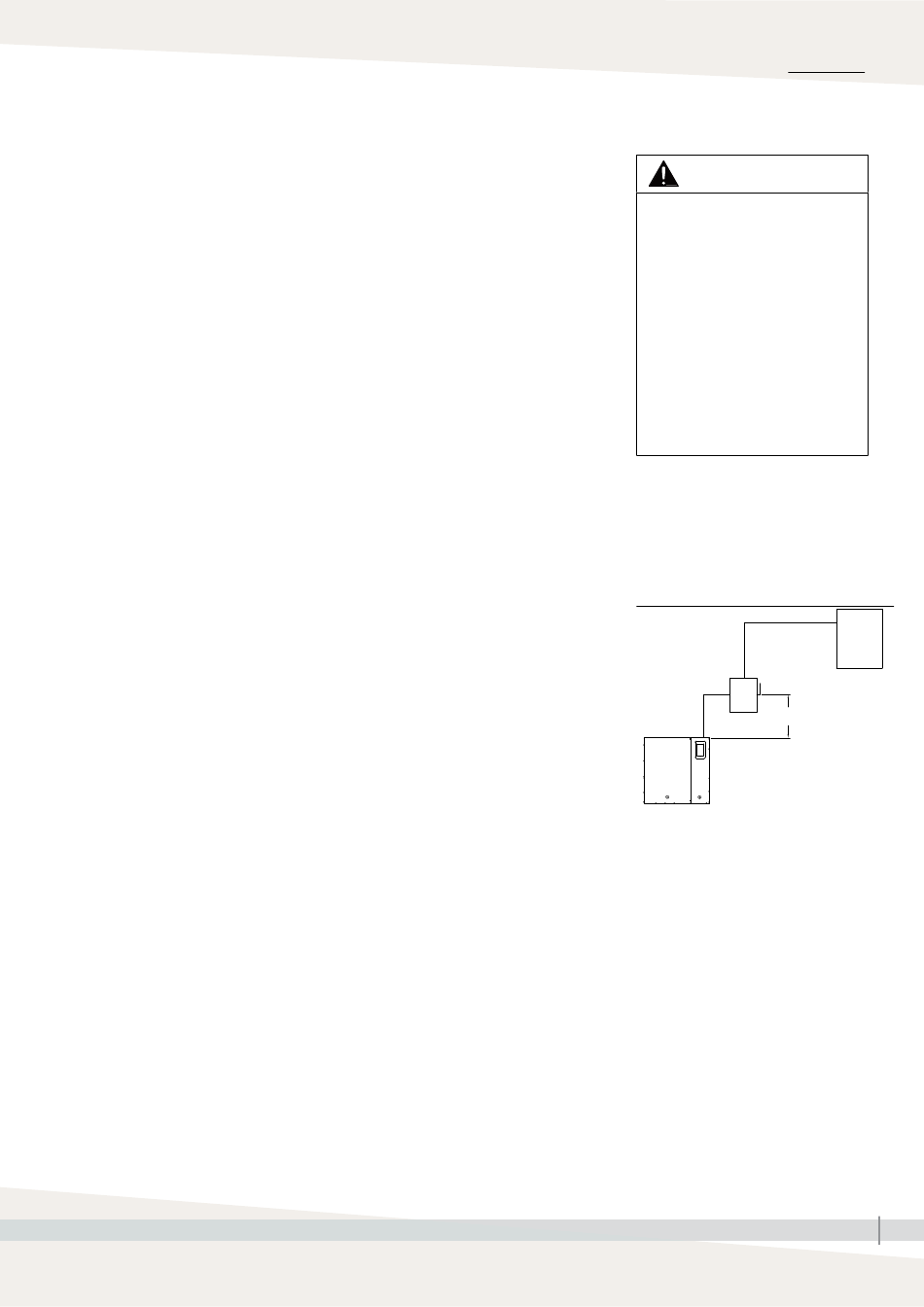

ABBILDUNG 33-1: FELDVERDRAHTUNG −
ANFORDERUNGEN
Abgesicherter
Trennschalter
(vom Installateur
bereitgestellt)
0,6 m bis 1,9 m
bevorzugt
RTS-Luftbefeuchter
Hinweise:
• Steuerkabel und Stromkabel müssen in dedizierten
oder separaten geerdeten Metallkanälen,
Kabeltrassen oder Hauptleitungen verlegt werden.
• Die Leitungsspannungskabel von den
Niederspannungs-Reglerkreisleitungen trennen,
wenn elektrische Kabel im Befeuchterschrank
verlegt werden.
• Keine Rahmen- oder Sicherheitserdungen als
stromführende gemeinsame Leitungen verwenden.
Eine Sicherheitserdung darf niemals als Leiter oder
Neutralleitung zur Rücksendung von Strom im Kreis
verwendet werden.
Power supply
(provided by
installer)
OM-8047
33
