INSTALLATION
Verrohrung: Abwasserkühlung
SCHRITTWEISE EINBAUANLEITUNG
1. Sicherstellen, dass der maximale Durchfluss von heißem Wasser in das Gerät
22,7 l/m (6 U.S. gallons pro Minute (gpm) nicht überschreitet.
2. Beachten Sie, dass drei Anschlüsse vorgenommen werden müssen:
• Kaltwasserzufuhr
• Heißwassereinlass von RTS
• Temperierte Wasserleitungen zum Ablauf
3. Alle Anschlüsse so nah wie möglich am Gerät positionieren, um Die Reinigung und
Wartung zu erleichtern.
4. Anschlussanleitungen für die Kaltwasserzufuhr:
• Der Kaltwasserzufuhranschluss am Ventil ist DN10 (3/8") Rohrgewinde (für eine
spezielle Abwasserquelle).
• Eine DN10 (3/8") Leitung direkt von der Hauptwasserleitung zum Gerät
verrohren (für eine spezielle Abwasserquelle).
Um einen ausreichenden Wasserdruck zum mechanischen Temperierungsgerät
zu gewährleisten, keine Verbindung zu einer Wasserzufuhrleitung herstellen, die
für andere Geräte geeignet ist .
• Bei Einem-Quell-Wasseranschluss das mitgelieferte T-Stück an der
Versorgungsleitung verwenden, um kaltwasserzufuhr für das Kühlgerät zu
versorgen.
• Sicherstellen, dass der Wasserzufuhrdruck zum Ventil mindestens 172 kPa
(25 psi) und nicht mehr als 552 kPa (80 psi) beträgt.
• Eine Kaltwasserzufuhr-Zufuhrschlange so nahe wie möglich am Gerät an der
Vorrichtung installieren.
• Ein Absperrventil für kaltes Wasser vor der Leitungsverschlaufe in der
Zufuhrleitung für kaltes Wasser einbauen.
5. Anschlussanleitungen für die Warmwasserversorgung
• Der Heißwasser-Einlassanschluss ist DN25 (1").

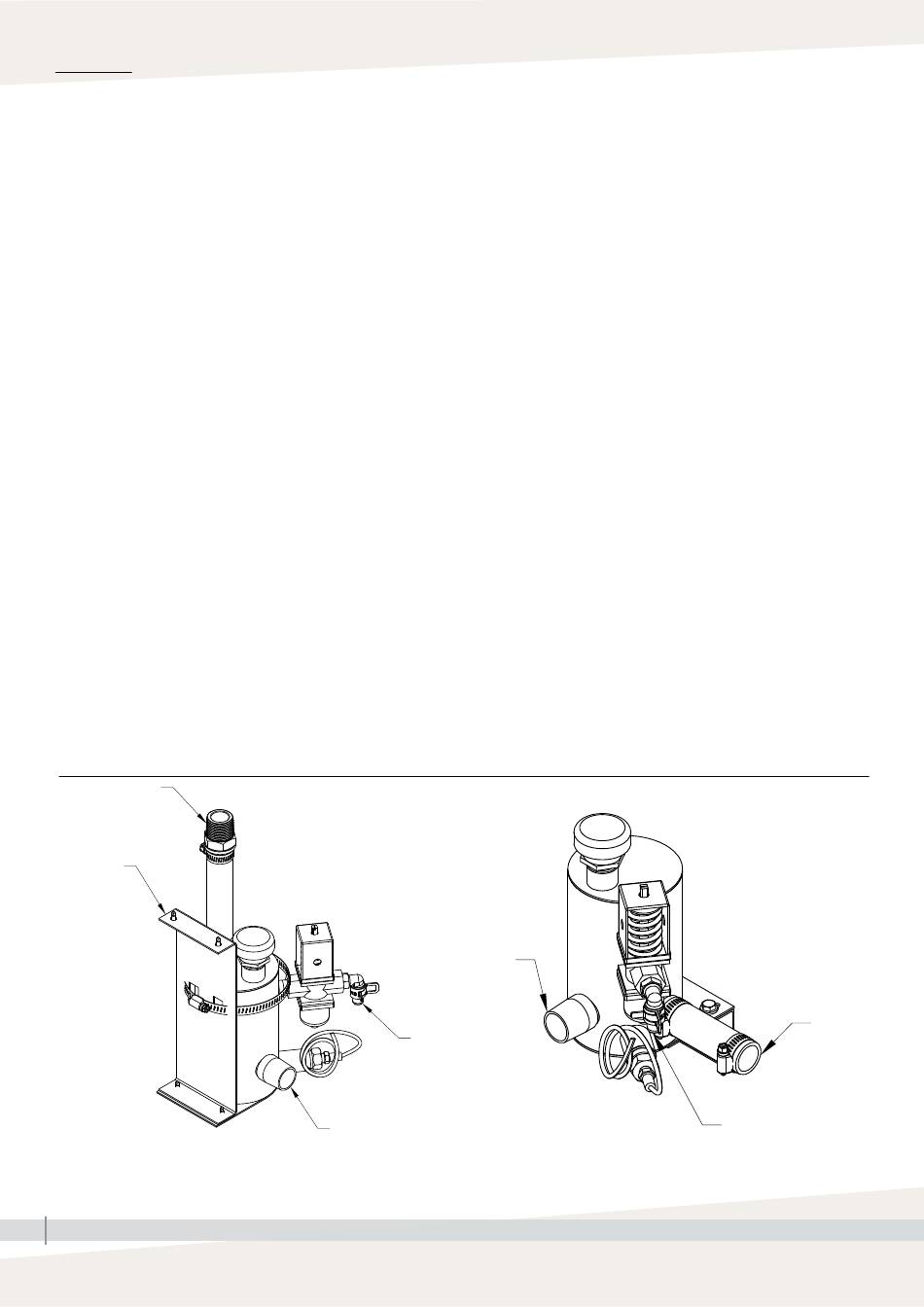

ABBILDUNG 28-1: MECHANISCHES TEMPERIERUNGSGERÄT
An Ablass
Wird an der
Unterseite des
Befeuchterrahmens
montiert
28
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
-1 und -2 Modelle
Kaltwasseranschluss
Ablauföffnung
OM-8085
Ablauföffnung
-3 und -4 Modelle
An Ablass
Kaltwasseranschluss
OM-8086
