INSTALLATION
Auswahl des Aufstellortes
Bei der Standortwahl für den Befeuchter ist Folgendes zu
berücksichtigen:
NÄHE ZUM KANAL
Der Befeuchter sollte in der Nähe des Luftkanalsystems
installiert werden, wo sich das Dampfverteilmodul befindet.
Die empfohlene Maximallänge für einen Dampfschlauch,
mit dem ein einzelner Befeuchter an ein Dampfverteilmodul
angeschlossen wird, beträgt 3 m (10'). Die empfohlene
Maximallänge für Rohre, mit denen ein einzelner Befeuchter an
eine Dampfverteilmodul angeschlossen wird, beträgt 6 m (20').
ANHEBEN DES INSTALLIERTEN DAMPFVERTEILMODULS
Es empfiehlt sich, das Dampfverteilmodul höher als den
Befeuchter zu installieren. Wenn das Dampfverteilmodul jedoch
niedriger als der Befeuchter installiert werden muss, ist ein
Kondensat-T-Stück und ein Ablauf einzubauen.
Vor der Installation eines Dampfverteilmoduls oder der
Verbindungsverrohrung müssen alle Anforderungen an das
Gefälle überprüft werden.
ERFORDERLICHE LICHTE ABSTÄNDE
Siehe Abbildung 14-1 und 15-1.
NETZANSCHLUSS
Stromversorgungsanschlüsse befinden sich an der unteren
rechten Seite des Geräts. Siehe "Verdrahtung" auf Seite 32.
VERSORGUNGSWASSER- UND ABFLUSSANSCHLÜSSE
Versorgungswasserleitungen und Abflussanschlüsse befinden sich
an der unteren rechten Ecke des Geräts. Siehe Abbildungen und
Anweisungen für die Verrohrung ab Seite 19.
AUSSENWANDISOLIERUNG
Den Befeuchter nur an einer Außenwand installieren, wenn die
Wand sachgemäß isoliert ist.
DISPERSIONSSTEUERGERÄTE
Siehe die spezifische Installations-, Bedienungs- und
Wartungsanleitung des Dampfverteilers für empfohlene
Installationsorte für das Dampfverteilmodul und die zugehörigen
Steuergeräte.
16
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX

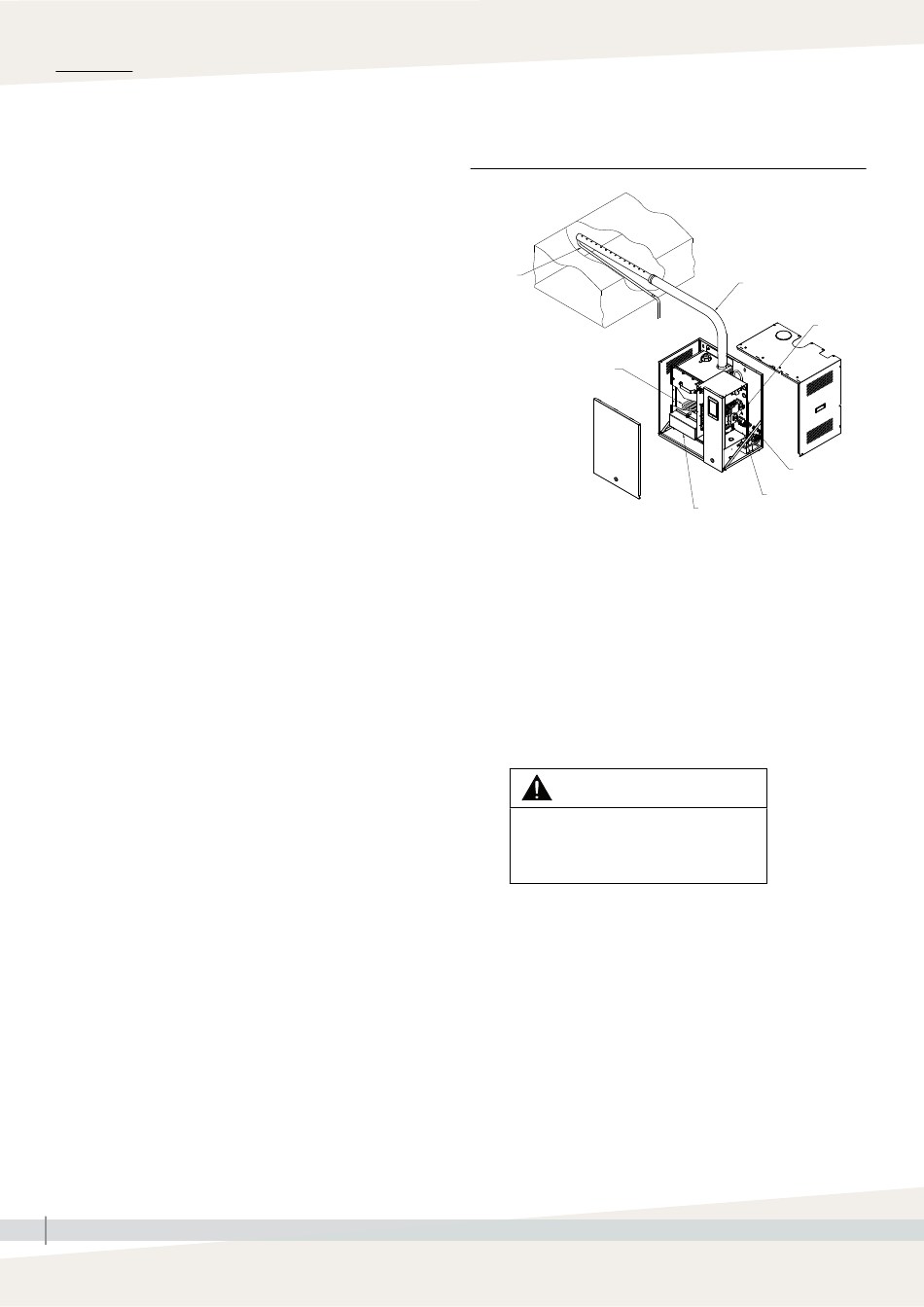

ABBILDUNG 16-1: INSTALLATIONSÜBERSICHT
Einzel-
verteilrohr mit
Kondensa-
Kanal
trückführung
Wärmetauscher mit
innigem Legierungsmantel
WARNHINWEIS
Plenum
Den RTS-Befeuchter nicht im Plenum eines
Gebäudes montieren. Die Installation im
Plenum kann zu Sachschäden führen.
Flexible
Dampfschläuche
oder -rohre werden
an Dispersionsrohr(e)
oder an eine SDU
Elektrischer
Bereich
Wasserfüllung
Ablass
Abnehmbare
Verdunstungs-
kammerabdeckung
OM-8042
