Rohre Übersicht

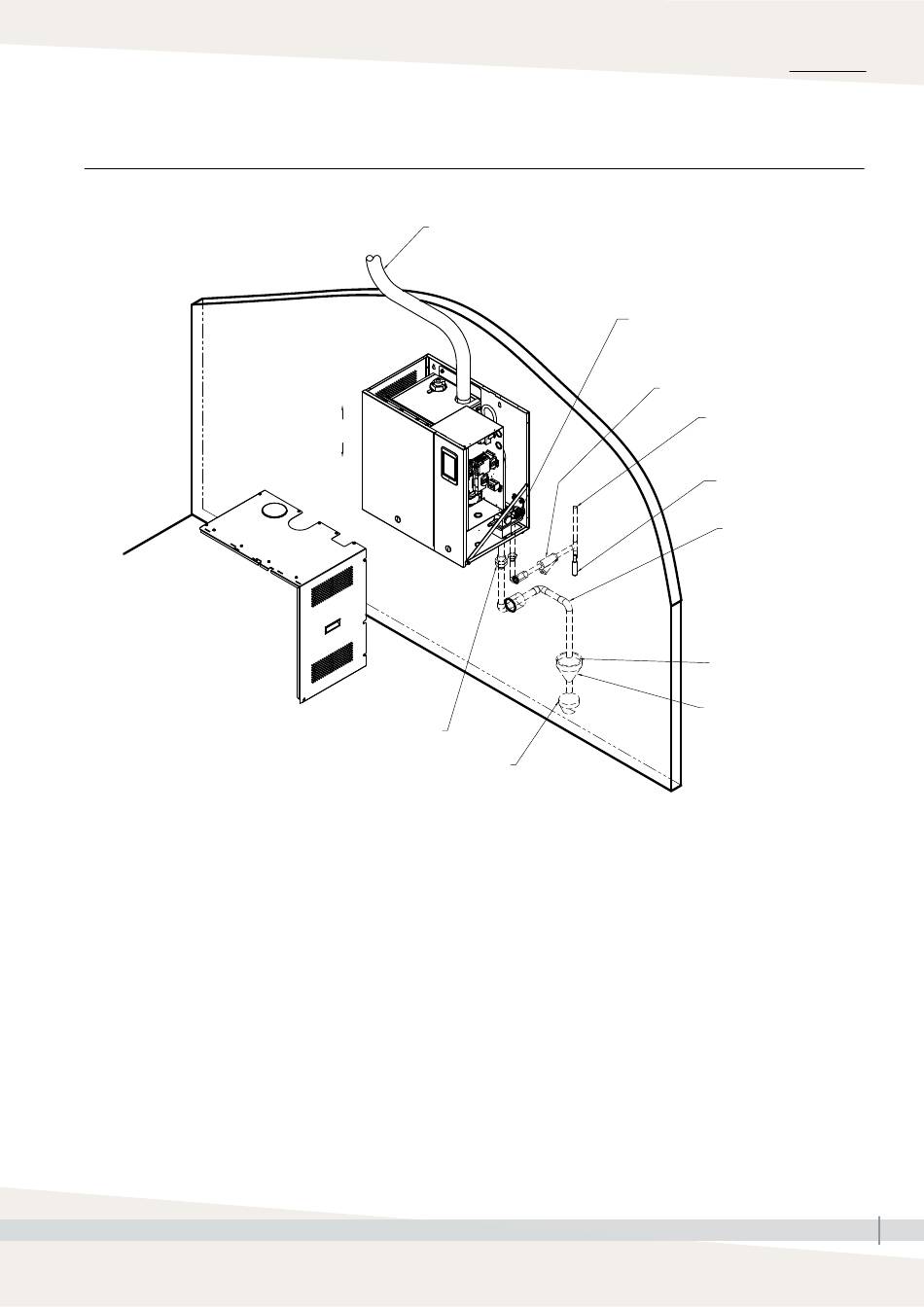

ABBILDUNG 19-1: RTS-LUFTBEFEUCHTER - ÜBERSICHT ÜBER DIE FELDVERROHRUNG FÜR -1 UND -2 EINHEITEN
Hinweise:
• Luftspalte nur in Bereichen mit adäquater Temperatur und Luftbewegung zum Absorbieren des Entspannungsdampfs anbringen, ansonsten kann sich Kondensation auf
den benachbarten Flächen bilden. Die geltenden Normen für die Ablassrohrgröße und maximale Ableitungswassertemperatur beachten.
• Luftbefeuchter vom Trichter oder Bodenablass versetzt installieren, um zu verhindern, dass Entspannungsdampf in den Schaltschrank aufsteigt.
• Gestrichelte Linie weist darauf hin, dass dies vom Installateur erledigt wird.
• Der Wasserzufuhreinlass liegt über 25 mm ( 1") über dem Überlaufport und macht somit den Rücklauf oder die Ansaugung vom Tank unmöglich. Es ist kein weiterer
Rücklaufschutz notwendig; es gelten jedoch die anwendbaren Normen.
• Die Wasserversorgungs- und Ablassleitungen wie abgebildet mit einer Verrohrung verbinden, damit der Tank entfernt werden kann.
Dampfschlauch (maximaler Durchlauf 10' [3 m]). Kann auch Rohre verwenden.
Lotrecht installieren
Montage, durch Installateur
Offener Bodenablauf
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
INSTALLATION
Wasserzufuhrleitung:
• Anschlussgröße 3/4" NPT oder BSP
(DN20)
• 175 bis 550 kPa (25 bis 80 psi)
erforderlicher Wasserdruck.
Rohrsieb
Versorgungswasser
Einbau einer Wasserstoßbremse
wird empfohlen, durch Installateur
1" NPT oder BSP (DN25)
Tankablauf, Skimmer
und P-Trap, Für 100 °C
(212 °F) eingestuft, wenn
die Verrohrung über 3 m
(10') verläuft, die Größe auf
DN32 (11/4") erhöhen.
Luftspalt 25,4 mm (1")
Auffangtrichter. Lotrecht zum
Bodenablauf
OM-8044
19
