Verrohrung: Abwasserkühlung

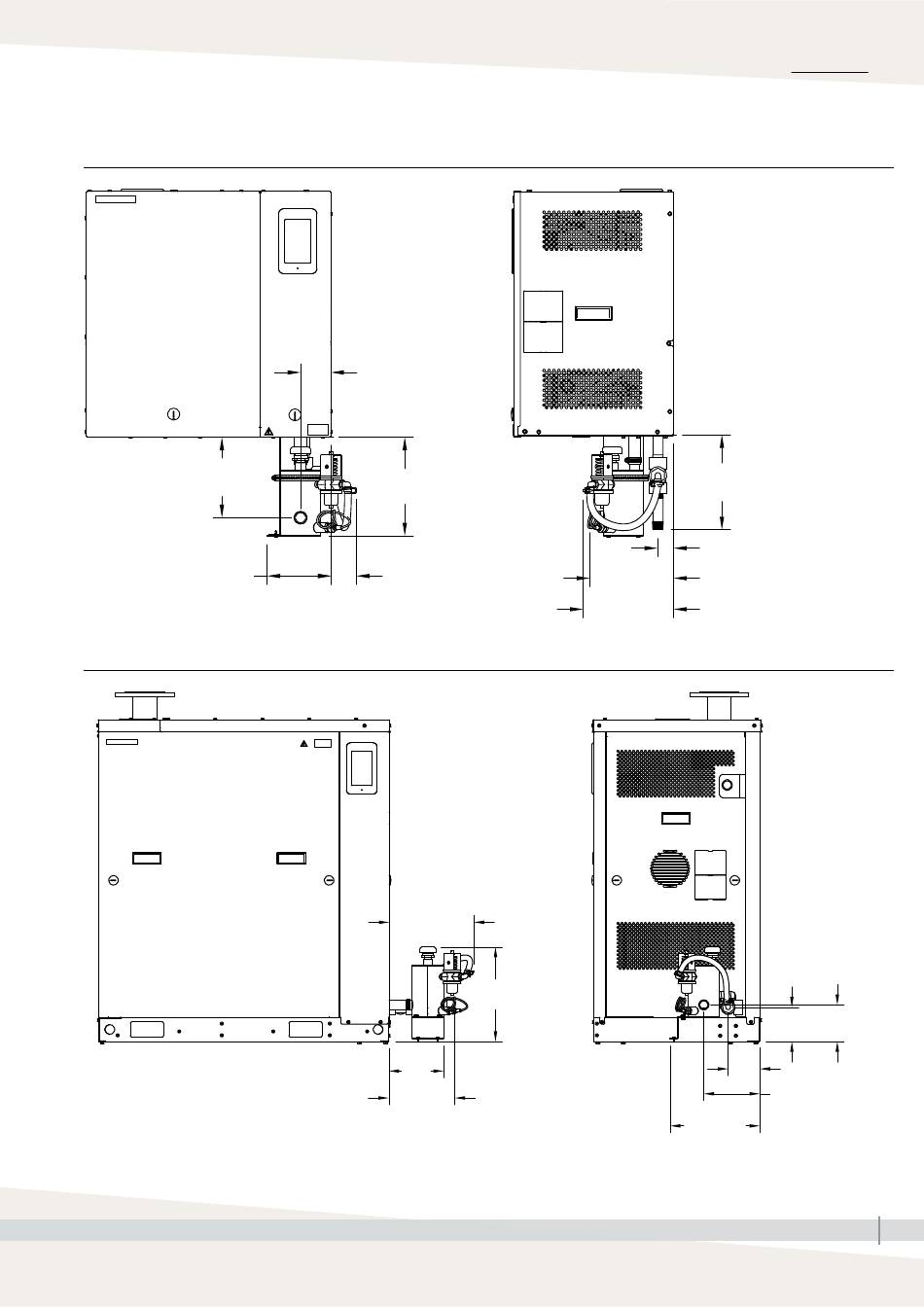

ABBILDUNG 27-1: ABWASSERTEMPERIERUNGSMASSE FÜR MODELLE -1 UND -2
Vorderansicht
207 mm (8,13")
162 mm (6.38")
ABBILDUNG 27-2: ABWASSERTEMPERIERUNGSMASSE FÜR MODELLE -3 UND -4
Vorderansicht
76 mm (3")
254 mm (10")
67 mm (2,63")
10.86"
(276 mm)
7"
(178 mm)
213 mm (8.38")
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
Seitenansicht
216 mm (8,5")
232 mm (9,13")
Seitenansicht
308 mm (12.13")
INSTALLATION
244 mm (9,6")
41 mm (1,6")
OM-8118
4.625"
(117 mm)
4.38"
(111 mm)
102 mm (4")
181 mm (7.125")
11.5"
(292 mm)
OM-8120
