INSTALLATION
Rohre Übersicht

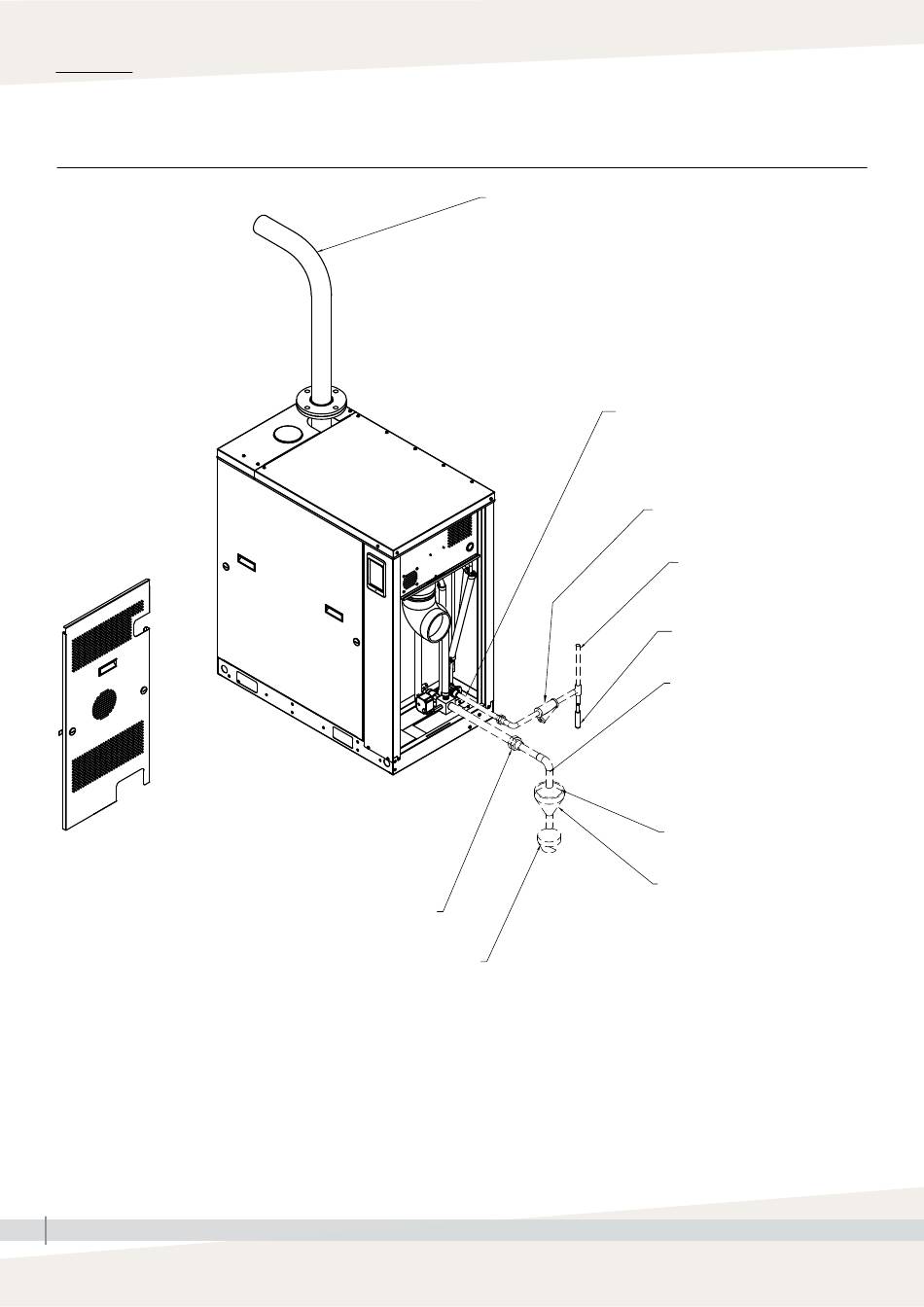

ABBILDUNG 20-1: RTS-LUFTBEFEUCHTER - ÜBERSICHT ÜBER DIE FELDVERROHRUNG FÜR -3 UND -4 EINHEITEN
Hinweise:
• Luftspalte nur in Bereichen mit adäquater Temperatur und Luftbewegung zum Absorbieren des Entspannungsdampfs anbringen, ansonsten kann sich Kondensation auf
den benachbarten Flächen bilden. Die geltenden Normen für die Ablassrohrgröße und maximale Ableitungswassertemperatur beachten.
• Luftbefeuchter vom Trichter oder Bodenablass versetzt installieren, um zu verhindern, dass Entspannungsdampf in den Schaltschrank aufsteigt.
• Gestrichelte Linie weist darauf hin, dass dies vom Installateur erledigt wird.
• Der Wasserzufuhreinlass liegt über 25 mm ( 1") über dem Überlaufport und macht somit den Rücklauf oder die Ansaugung vom Tank unmöglich. Es ist kein weiterer
Rücklaufschutz notwendig; es gelten jedoch die anwendbaren Normen.
• Die Wasserversorgungs- und Ablassleitungen wie abgebildet mit einer Verrohrung verbinden, damit der Tank entfernt werden kann.
20
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
Montage durch Installateur
Offener Bodenablauf
Dampfschlauch (maximaler Durchlauf 10' [3 m]).
Kann auch Rohre verwenden.
Wasserzufuhrleitung:
• Anschlussgröße 3/4" NPT oder
BSP (DN20)
• 175 bis 550 kPa (25 bis 80 psi)
erforderlicher Wasserdruck.
Rohrsieb
Versorgungswasser
Einbau einer
Wasserstoßbremse
wird empfohlen, durch
Installateur
1" NPT oder BSP (DN25)
Tankablauf, Skimmer
und P-Trap, Für 100 °C
(212 °F) eingestuft, wenn
die Verrohrung über
3 m (10') verläuft, die
Größe auf DN32 (11/4")
erhöhen.
Luftspalt 25,4 mm (1")
Auffangtrichter.
Lotrecht zum
Bodenablauf
OM-8079
