INSTALLATION
Verrohrung: Versorgungswasserleitungen
Die Versorgungswasserleitungen können aus beliebigem mit Code zugelassenem
Material (Kupfer, Stahl oder Kunststoff) sein. Die Anschlussgröße des Füllventils ist ein
DN20 (3/4") Rohrgewindefitting. In Fällen, in denen die Möglichkeit für Wasserschlag
besteht, sollte vielleicht eine Stoßbremse eingebaut werden. Der Wasserdruck muss
zwischen 175 kPa und 550 kPa (25 psi und 80 psi) betragen.
Wichtig: Die Wasserversorgungs- und Ablassleitungen wie in Abbildung 19-1
gezeigt mit einer Verrohrung verbinden, damit der Tank entfernt werden kann.

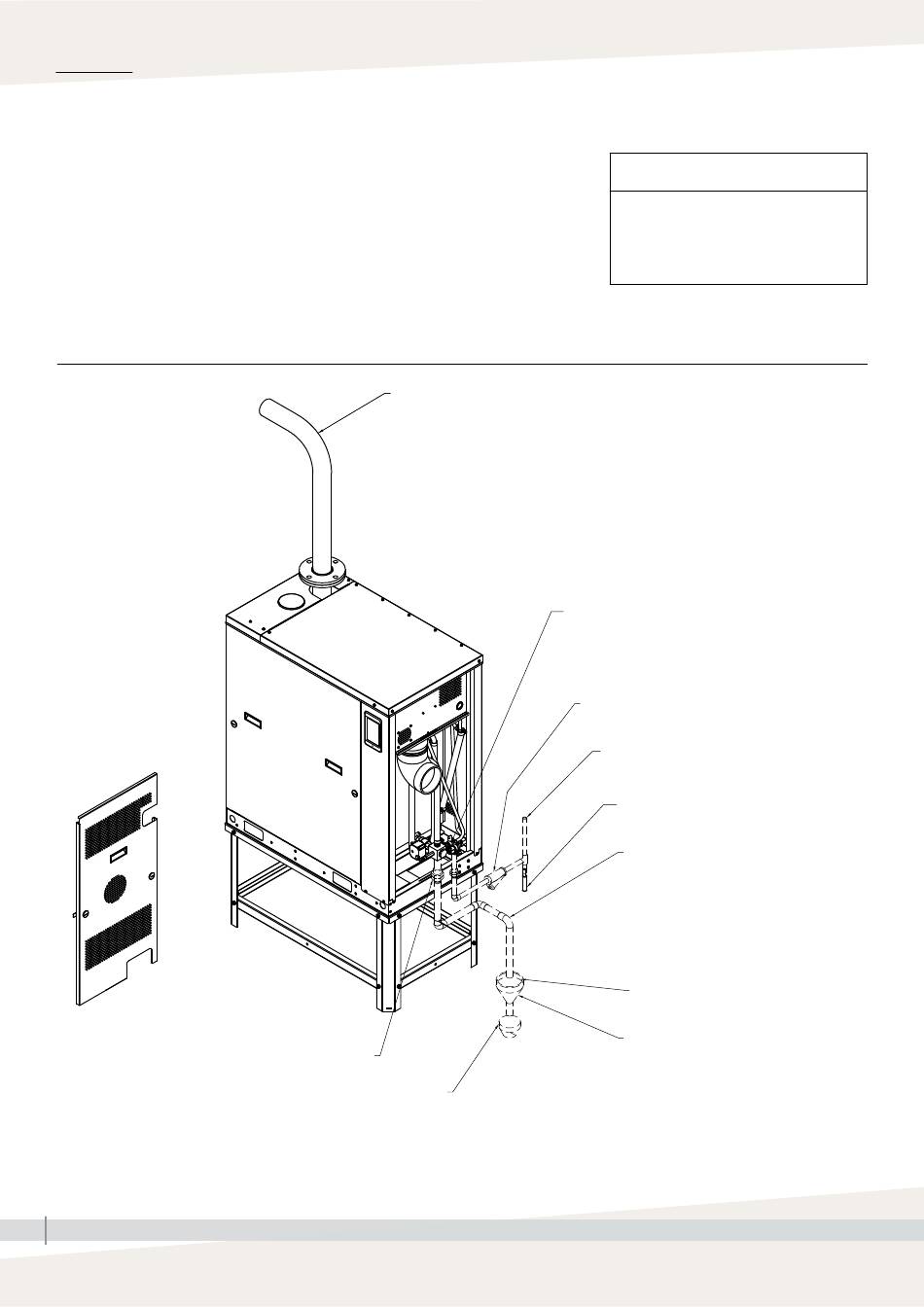

ABBILDUNG 22-1: RTS-LUFTBEFEUCHTER - ÜBERSICHT ÜBER DIE BODENVERROHRUNG FÜR -3 UND -4 EINHEITEN
22
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG FÜR DEN RTS-BEFEUCHTER DER SERIE RX
Dampfschlauch (maximaler Durchlauf 10' [3 m]).
Kann auch Rohre verwenden.
Montage durch Installateur
Offener Bodenablauf
VORSICHT
Übermäßiger Wasserversorgungsdruck
Bei einem Wasserversorgungsdruck über
550 kPa (80 psi) kann der Befeuchter
überlaufen.
Wasserzufuhrleitung:
• Anschlussgröße 3/4" NPT oder
BSP (DN20)
• 175 bis 550 kPa (25 bis 80 psi)
erforderlicher Wasserdruck.
Rohrsieb
Versorgungswasser
Einbau einer Wasserstoßbremse wird
empfohlen, durch Installateur
1" NPT oder BSP (DN25)
Tankablauf, Skimmer und
P-Trap, für 100 °C (212 °F)
eingestuft, wenn die
Verrohrung über 3 m (10')
verläuft, die Größe auf
DN32 (11/4") nach dem
P-Trap erhöhen
Luftspalt 25,4 mm (1")
Auffangtrichter.
Lotrecht zum
Bodenablauf
OM-8109
