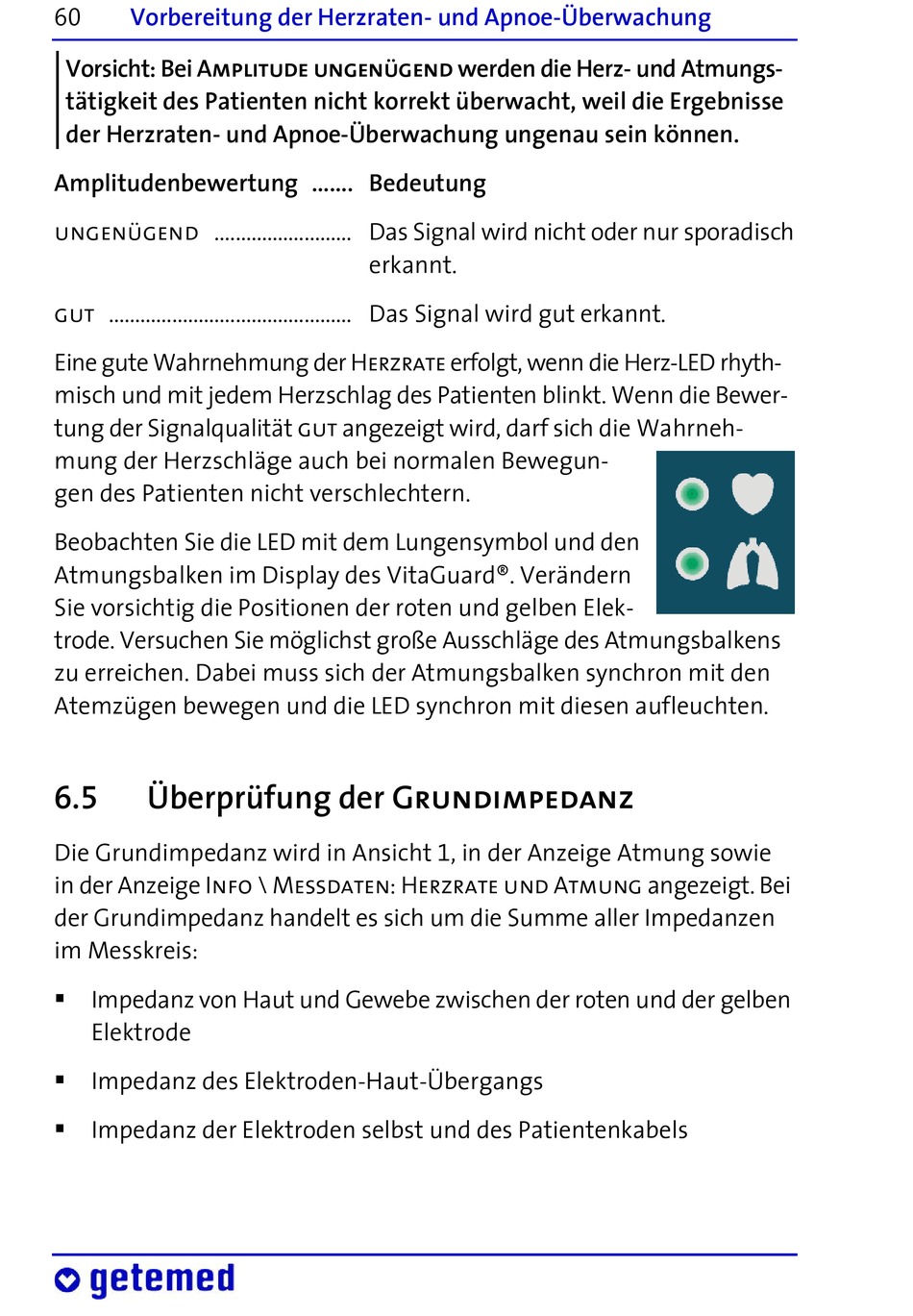

60 Vorbereitung der Herzraten- und Apnoe-Überwachung
Vorsicht: Bei Amplitude ungenügend werden die Herz- und Atmungs-
tätigkeit des Patienten nicht korrekt überwacht, weil die Ergebnisse
der Herzraten- und Apnoe-Überwachung ungenau sein können.
Amplitudenbewertung ....... Bedeutung
ungenügend .......................... Das Signal wird nicht oder nur sporadisch
gut .............................................. Das Signal wird gut erkannt.
Eine gute Wahrnehmung der Herzrate erfolgt, wenn die Herz-LED rhyth-
misch und mit jedem Herzschlag des Patienten blinkt. Wenn die Bewer-
tung der Signalqualität gut angezeigt wird, darf sich die Wahrneh-
mung der Herzschläge auch bei normalen Bewegun-
gen des Patienten nicht verschlechtern.
Beobachten Sie die LED mit dem Lungensymbol und den
Atmungsbalken im Display des VitaGuard®. Verändern
Sie vorsichtig die Positionen der roten und gelben Elek-
trode. Versuchen Sie möglichst große Ausschläge des Atmungsbalkens
zu erreichen. Dabei muss sich der Atmungsbalken synchron mit den
Atemzügen bewegen und die LED synchron mit diesen aufleuchten.
6.5 Überprüfung der Grundimpedanz
Die Grundimpedanz wird in Ansicht 1, in der Anzeige Atmung sowie
in der Anzeige Info \ Messdaten: Herzrate und Atmung angezeigt. Bei
der Grundimpedanz handelt es sich um die Summe aller Impedanzen
im Messkreis:
Impedanz von Haut und Gewebe zwischen der roten und der gelben

Elektrode
Impedanz des Elektroden-Haut-Übergangs

Impedanz der Elektroden selbst und des Patientenkabels

erkannt.
