MIXIT

Kennlinien

Die nachfolgenden Diagramme zeigen die Durchflusscharakteristik und den Leistungsbereich der einzelnen MIXIT-
Ausführungen sowie der in Verbindung mit der Regeleinheit MIXIT einsetzbaren Pumpen. Die Diagramme können zum
Auslegen und Auswählen der MIXIT verwendet werden.

Einstellbarer Volumenstrombereich

[l/h]
20000
10000
5000
2000
1000
500
200
DN 25 - 6.3

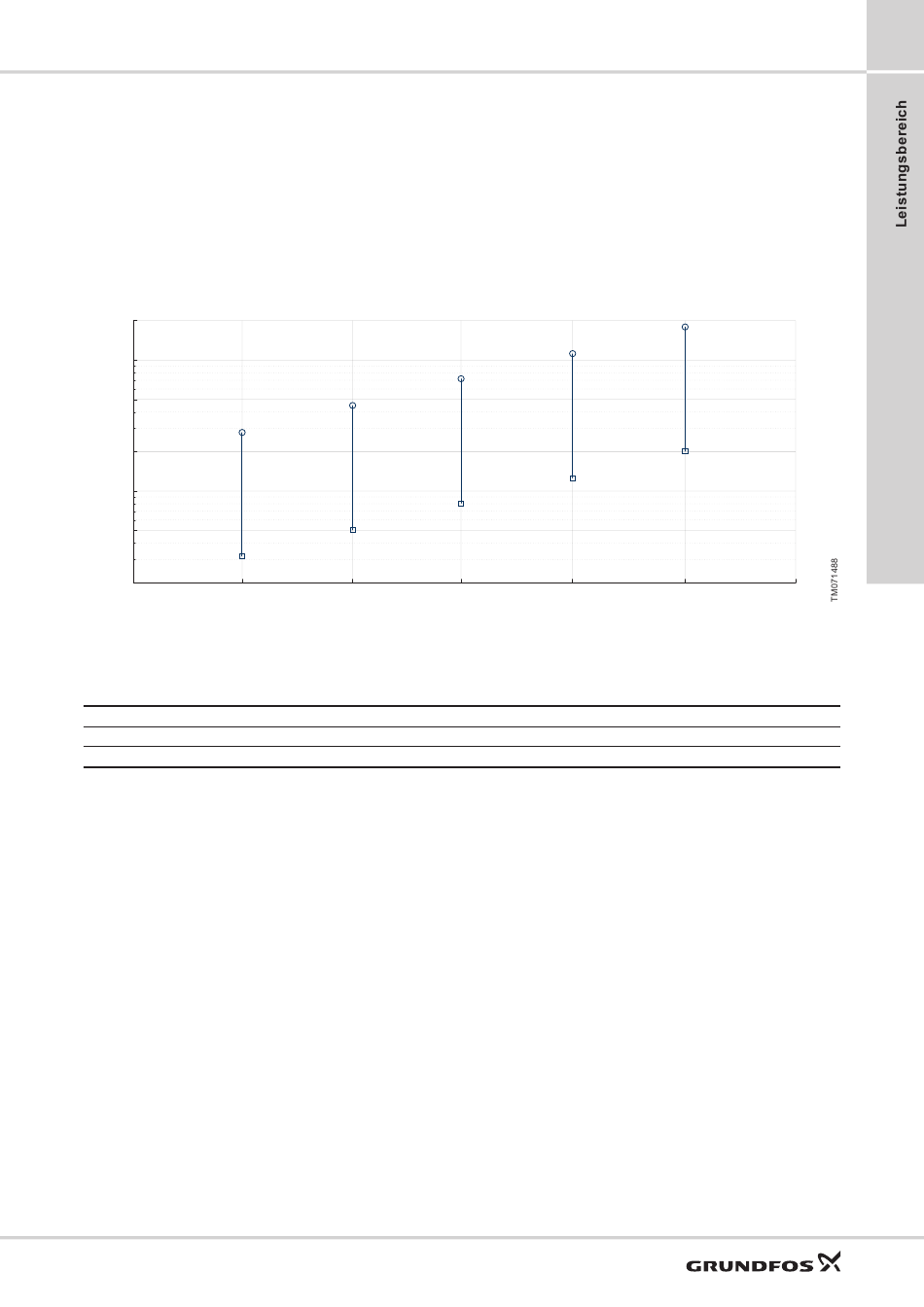

Einstellbarer Volumenstrombereich bei Verwendung der MIXIT als druckunabhängiges 2-Wege-Ausgleichsventil bei
∆p = 20 kPa
v100
Achse Beschriftung
Y Primärvolumenstrom Q [l/h]
X MIXIT-Ausführung
Das Diagramm zeigt den einstellbaren Volumenstrombereich bei Verwendung der Regeleinheit MIXIT als
druckunabhängiges 2-Wege-Ausgleichsventil.
Der maximale Durchfluss liegt bei ∆p
DN 25 - 10 DN 32 - 16
= 20 kPa an.
v100
DN 40 - 25 DN 50 - 40
