Installation Der Mixit In Einer Radiatorenheizung; Heizkörperheizung, Klemmenanschlüsse; Funktionsübersicht - Grundfos MIXIT Datenheft

4
Installation der MIXIT in einer
Radiatorenheizung
1
7

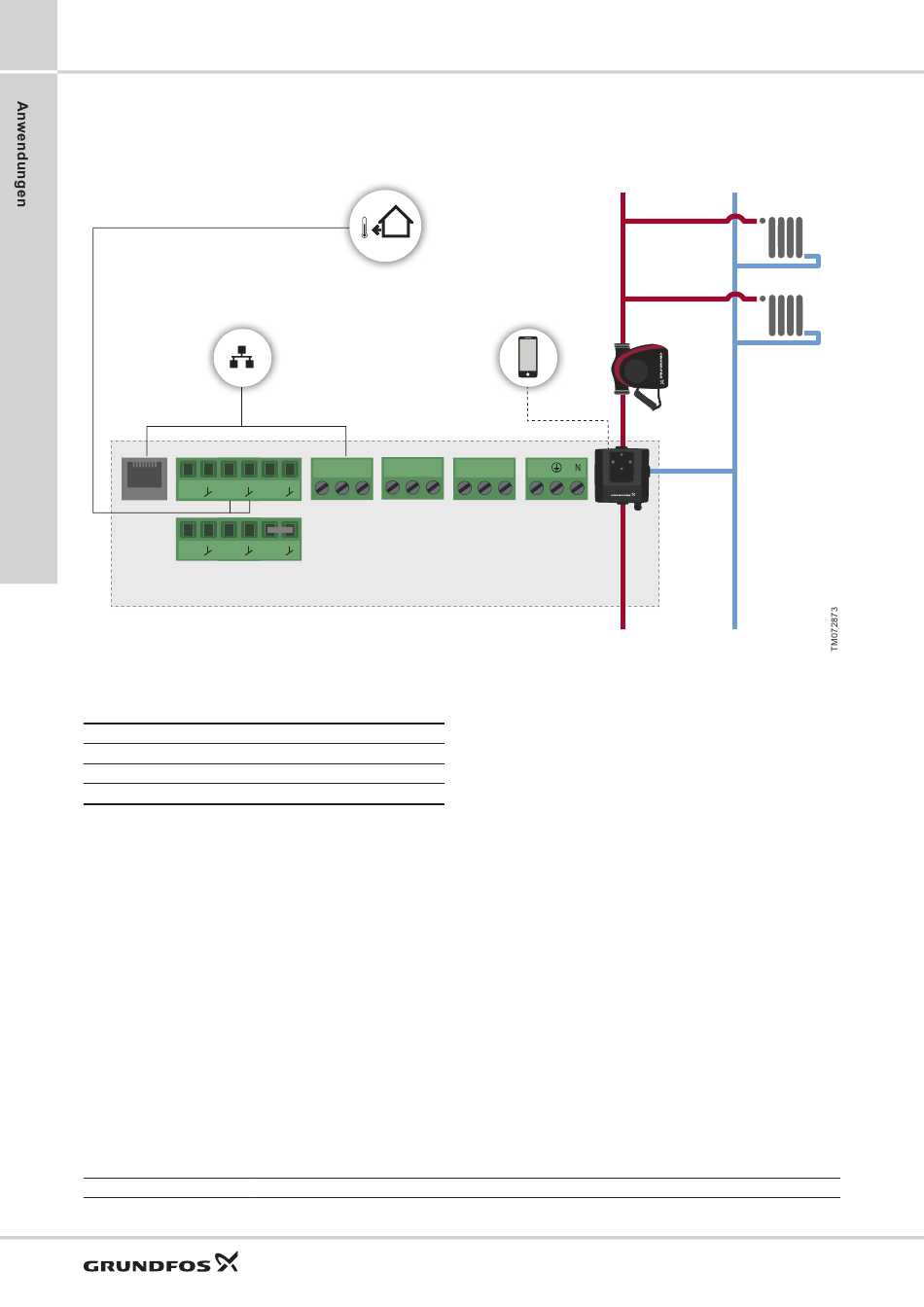

Anschlussmöglichkeiten bei Installation der MIXIT in einer Radiatorenheizung
Pos. Beschreibung
1 Bluetooth-Verbindung zu einem Smartphone über Grundfos GO
2 Anbindung an eine Gebäudeleittechnik
3 Außentemperaturfühler (Pt1000)
Bei der Installation in einer Radiatorenheizung regelt die
Regeleinheit MIXIT die Vorlauftemperatur zu den
Heizkörpern. Die MIXIT kann dabei sowohl in
Einrohrheizungsanlagen als auch in
Zweirohrheizungsanlagen eingesetzt werden. Es wird
empfohlen, die einzelnen Heizkörper mit
Thermostatventilen auszurüsten, um die gewünschte
Raumtemperatur einzustellen.
Im oberen Installationsbeispiel wird die MIXIT in
Verbindung mit einem Außentemperaturfühler verwendet,
um folgende Funktionen nutzen zu können:
• Witterungsführung
• Warmwetterabschaltung.
Datennutzung
Heizkörperheizung, Klemmenanschlüsse
In einer Heizkörperheizungsanlage können die Klemmen für folgende Zwecke verwendet werden:
Ethernet
16
3
2
A Y B
3 5
9 11
RJ45
1
NC1 NO1 C1
NC2 NO2 C2 L
Die Regeleinheit MIXIT empfängt Messdaten über die
Vorlauftemperatur im Mischkreis vom in der Pumpe
integrierten Temperaturfühler. Die MIXIT selbst misst
folgende Parameter:
• Volumenstrom und Temperatur am Stutzen A
• Temperatur am Stutzen B.
Die Messwerte können für folgende Funktionen genutzt
werden:
• Temperaturregelung
• Druckunabhängigkeit
• Rücklauftemperaturbegrenzung
• Heizleistungsbegrenzung
• Wärmemengenerfassung.
Weitere Informationen
6. Funktionsübersicht
Übersicht über die Klemmenanschlüsse
Kommunikation mit Grundfos BuildingConnect, Modbus TCP und BACnet IP.
MIXIT
